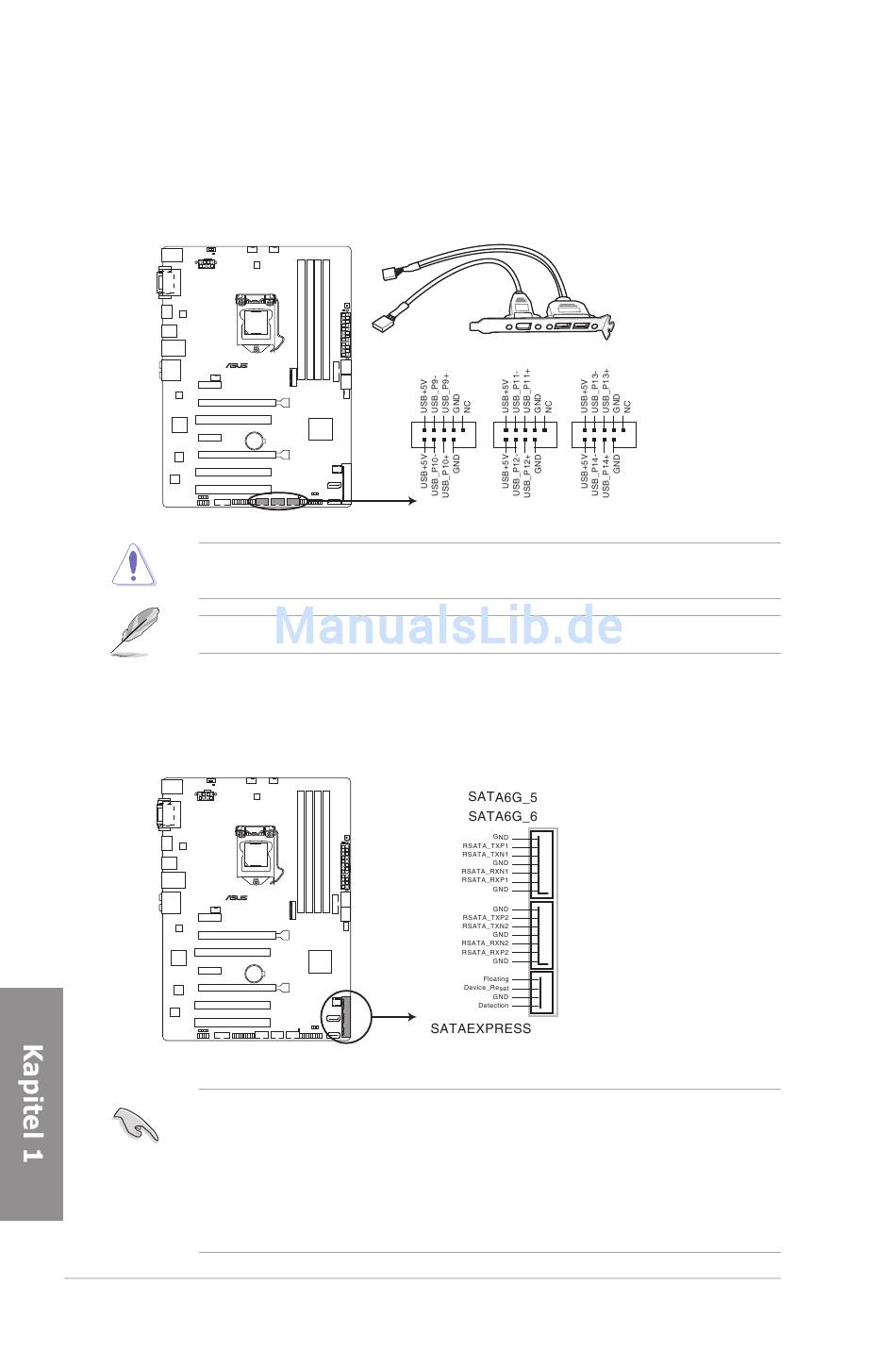

8. USB 2.0 Anschlüsse (10-1 pin USB910, USB1112, USB1314)
Diese Stecker sind für USB 2.0 Anschlüsse. Verbinden Sie das USB-Modulkabel
mit einem dieser Anschlüsse, und installieren Sie das Modul an einer
Steckplatzaussparung an der Rückseite des Gehäuses. Diese USB-Anschlüsse
erfüllen die USB-2.0-Spezifikation, die bis zu 480 Mbps Übertragungsgeschwindigkeit
untersrützt.
H97-PRO
H97-PRO USB2.0 connectors
Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das
Motherboard beschädigt!
Dieses USB 2.2-Modul kann separat gekauft werden.
9. Intel Serial ATA 6 Gb/s Anschlüsse (7-polig SATA6G_56, SATAEXPRESS)
Diese Anschlüsse verbinden Serielle ATA 6.0 Gb/s-Festplattenlaufwerke über Serielle
ATA 6.0 Gb/s Signalkabel.
H97-PRO
H97-PRO Intel
•
•
1-20
PIN 1
SATA 6 Gb/s connectors
®
Die M.2 Sockel 3 und SATAEXPRESS Anschlüsse teilen sich die gleiche Bandbreite.
Wenn Sie beide Anschlüsse verwenden, erkennt das System automatisch die an diese
Anschlüsse angeschlossen Geräte und stellt eine höhere Priorität für M.2 Sockel 3 als
SATAEXPRESS Schnittstellen ein. Siehe Abschnitt 3.6.3 PCH Speicherkonfiguration
in diesem Handbuch für weitere Details.
Der SATAEXPRESS Anschluss kann ein SATA-Express-Gerät oder zwei SATA-Geräte
unterstützen.
USB910 USB1112 USB1314
PIN 1 PIN 1
