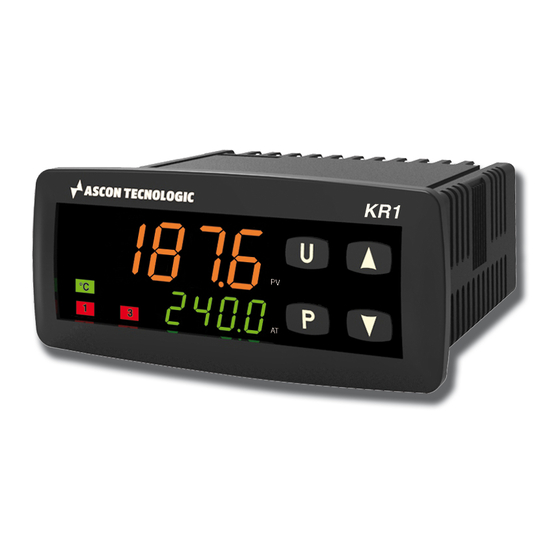

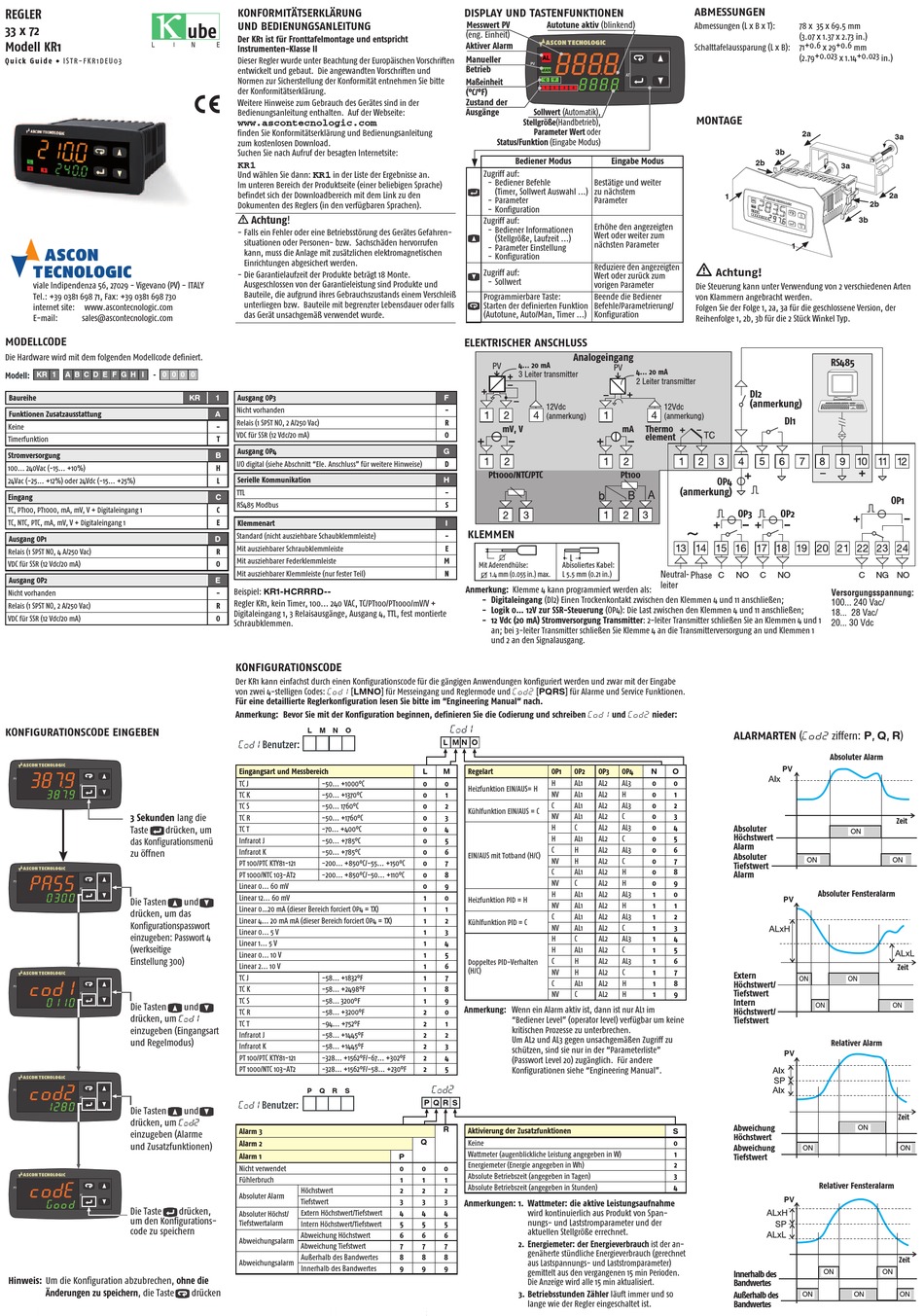

ASCON TECNOLOGIC KR1 Bedienungsanleitung

REGLER
33 x 72
Modell KR1
Q u i c k G u i d e • I S T R - F K R 1 D E U 0 3
viale Indipendenza 56, 27029 - Vigevano (PV) - ITALY
Tel.: +39 0381 698 71, Fax: +39 0381 698 730
internet site: www.ascontecnologic.com
E-mail: sales@ascontecnologic.com
MODELLCODE
Die Hardware wird mit dem folgenden Modellcode definiert.
KR 1 A B C D E F G H I - 0 0 0 0
Modell:
Baureihe
Funktionen Zusatzausstattung
Keine
Timerfunktion
Stromversorgung
100... 240Vac (-15... +10%)
24Vac (-25... +12%) oder 24Vdc (-15... +25%)
Eingang
TC, PT100, PT1000, mA, mV, V + Digitaleingang 1
TC, NTC, PTC, mA, mV, V + Digitaleingang 1
Ausgang OP1
Relais (1 SPST NO, 4 A/250 Vac)
VDC für SSR (12 Vdc/20 mA)
Ausgang OP2
Nicht vorhanden
Relais (1 SPST NO, 2 A/250 Vac)
VDC für SSR (12 Vdc/20 mA)
KONFIGURATIONSCODE EINGEBEN
3 Sekunden lang die
Taste drücken, um
das Konfigurationsmenü
zu öffnen
Die Tasten
drücken, um das
Konfigurationspasswort
einzugeben: Passwort 4
(werkseitige
Einstellung 300)
Die Tasten
drücken, um c%d1
einzugeben (Eingangsart
und Regelmodus)
Die Tasten
drücken, um c%d2
einzugeben (Alarme
und Zusatzfunktionen)
Die Taste drücken,
um den Konfigurations-
code zu speichern
Hinweis: Um die Konfiguration abzubrechen, ohne die
Änderungen zu speichern, die Taste
KONFORMITÄTSERKLÄRUNG
ube
UND BEDIENUNGSANLEITUNG
Der KR1 ist für Fronttafelmontage und entspricht
Instrumenten-Klasse II
Dieser Regler wurde unter Beachtung der Europäischen Vorschriften
entwickelt und gebaut. Die angewandten Vorschriften und
Normen zur Sicherstellung der Konformität entnehmen Sie bitte
der Konformitätserklärung.
Weitere Hinweise zum Gebrauch des Gerätes sind in der
Bedienungsanleitung enthalten. Auf der Webseite:
www.ascontecnologic.com
finden Sie Konformitätserklärung und Bedienungsanleitung
zum kostenlosen Download.
Suchen Sie nach Aufruf der besagten Internetsite:
KR1
Und wählen Sie dann: KR1 in der Liste der Ergebnisse an.
Im unteren Bereich der Produktseite (einer beliebigen Sprache)
befindet sich der Downloadbereich mit dem Link zu den
Dokumenten des Reglers (in den verfügbaren Sprachen).
Achtung!
- Falls ein Fehler oder eine Betriebsstörung des Gerätes Gefahren-
situationen oder Personen- bzw. Sachschäden hervorrufen
kann, muss die Anlage mit zusätzlichen elektromagnetischen
Einrichtungen abgesichert werden.
- Die Garantielaufzeit der Produkte beträgt 18 Monte.
Ausgeschlossen von der Garantieleistung sind Produkte und
Bauteile, die aufgrund ihres Gebrauchszustands einem Verschleiß
unterliegen bzw. Bauteile mit begrenzter Lebensdauer oder falls
das Gerät unsachgemäß verwendet wurde.
KR 1 Ausgang OP3
Nicht vorhanden
A
Relais (1 SPST NO, 2 A/250 Vac)
-
VDC für SSR (12 Vdc/20 mA)
T
Ausgang OP4
B
I/O digital (siehe Abschnitt "Ele. Anschluss" für weitere Hinweise)
H
Serielle Kommunikation
L
TTL
C
RS485 Modbus
C
E
Klemmenart
Standard (nicht ausziehbare Schaubklemmleiste)
D
Mit ausziehbarer Schraubklemmleiste
R
Mit ausziehbarer Federklemmleiste
O
Mit ausziehbarer Klemmleiste (nur fester Teil)
E
Beispiel: KR1-HCRRRD--
-
Regler KR1, kein Timer, 100... 240 VAC, TC/PT100/PT1000/mV/V +
R
Digitaleingang 1, 3 Relaisausgänge, Ausgang 4, TTL, fest montierte
O
Schraubklemmen.
KONFIGURATIONSCODE
Der KR1 kann einfachst durch einen Konfigurationscode für die gängigen Anwendungen konfiguriert werden und zwar mit der Eingabe
von zwei 4-stelligen Codes: Cod1 [LMNO] für Messeingang und Reglermode und Cod2 [PQRS] für Alarme und Service Funktionen.
Für eine detaillierte Reglerkonfiguration lesen Sie bitte im "Engineering Manual" nach.
Anmerkung: Bevor Sie mit der Konfiguration beginnen, definieren Sie die Codierung und schreiben Cod1 und Cod2 nieder:
L M N O
c%d1 Benutzer:
Eingangsart und Messbereich
TC J -50... +1000°C
TC K -50... +1370°C
TC S -50... 1760°C
TC R -50... +1760°C
TC T -70... +400°C
Infrarot J -50... +785°C
Infrarot K -50... +785°C
PT 100/PTC KTY81-121 -200... +850°C/-55... +150°C
PT 1000/NTC 103-AT2 -200... +850°C/-50... +110°C
Linear 0... 60 mV
Linear 12... 60 mV
und
Linear 0...20 mA (dieser Bereich forciert OP4 = TX)
Linear 4... 20 mA mA (dieser Bereich forciert OP4 = TX)
Linear 0... 5 V
Linear 1... 5 V
Linear 0... 10 V
Linear 2... 10 V
TC J -58... +1832°F
TC K -58... +2498°F
TC S -58... 3200°F
und
TC R -58... +3200°F
TC T -94... +752°F
Infrarot J -58... +1445°F
Infrarot K -58... +1445°F
PT 100/PTC KTY81-121 -328... +1562°F/-67... +302°F
PT 1000/NTC 103-AT2 -328... +1562°F/-58... +230°F
P Q R S
c%d1 Benutzer:
und
Alarm 3
Alarm 2
Alarm 1
Nicht verwendet
Fühlerbruch
Höchstwert
Absoluter Alarm
Tiefstwert
Extern Höchstwert/Tiefstwert
Absoluter Höchst/
Tiefstwertalarm
Intern Höchstwert/Tiefstwert
Abweichung Höchstwert
Abweichungsalarm
Abweichung Tiefstwert
Außerhalb des Bandwertes
Abweichungsalarm
Innerhalb des Bandwertes
drücken
DISPLAY UND TASTENFUNKTIONEN
Messwert PV Autotune aktiv (blinkend)
(eng. Einheit)
Aktiver Alarm
Manueller
Betrieb
Maßeinheit
(°C/°F)
Zustand der
Ausgänge Sollwert (Automatik),
Stellgröße(Handbetrieb),
Parameter Wert oder
Status/Funktion (Eingabe Modus)
Bediener Modus
Zugriff auf:
- Bediener Befehle
(Timer, Sollwert Auswahl ...)
- Parameter
- Konfiguration
Zugriff auf:
- Bediener Informationen
(Stellgröße, Laufzeit ...)
- Parameter Einstellung
- Konfiguration
Zugriff auf:
- Sollwert
Programmierbare Taste:
Starten der definierten Funktion
(Autotune, Auto/Man, Timer ...)
ELEKTRISCHER ANSCHLUSS
PV 4... 20 mA
3 Leiter transmitter
F
12Vdc
-
(anmerkung)
R
mV, V
O
G
D
Pt1000/NTC/PTC
H
-
S
I
KLEMMEN
-
E
L
M
Mit Aderendhülse: Abisoliertes Kabel:
N
1.4 mm (0.055 in.) max. L 5.5 mm (0.21 in.)
q
Anmerkung: Klemme 4 kann programmiert werden als:
- Digitaleingang (DI2) Einen Trockenkontakt zwischen den Klemmen 4 und 11 anschließen;
- Logik 0... 12V zur SSR-Steuerung (OP4): Die Last zwischen den Klemmen 4 und 11 anschließen;
- 12 Vdc (20 mA) Stromversorgung Transmitter: 2-leiter Transmitter schließen Sie an Klemmen 4 und 1
an; bei 3-leiter Transmitter schließen Sie Klemme 4 an die Transmitterversorgung an und Klemmen 1
und 2 an den Signalausgang.
c%d1
L M N O
L M Regelart OP1
0 0 H
Heizfunktion EIN/AUS= H
0 1 NV
C
0 2
Kühlfunktion EIN/AUS = C
NV
0 3
H
0 4
H
0 5
C
0 6
EIN/AUS mit Totband (H/C)
NV
0 7
C
0 8
NV
0 9
H
1 0
Heizfunktion PID = H
NV
1 1
C
1 2
Kühlfunktion PID = C
NV
1 3
H
1 4
H
1 5
C
Doppeltes PID-Verhalten
1 6
(H/C)
NV
1 7
C
1 8
NV
1 9
Anmerkung: Wenn ein Alarm aktiv ist, dann ist nur AL1 im
2 0
"Bediener Level" (operator level) verfügbar um keine
2 1
kritischen Prozesse zu unterbrechen.
2 2
Um AL2 und AL3 gegen unsachgemäßen Zugriff zu
2 3
schützen, sind sie nur in der "Parameterliste"
2 4
(Passwort Level 20) zugänglich. Für andere
2 5
Konfigurationen siehe "Engineering Manual".
c%d2
P Q R S
R
Aktivierung der Zusatzfunktionen
Q
Keine
Wattmeter (augenblickliche Leistung angegeben in W)
P
Energiemeter (Energie angegeben in Wh)
0 0 0
Absolute Betriebszeit (angegeben in Tagen)
1 1 1
Absolute Betriebszeit (angegeben in Stunden)
2 2 2
3 3 3
Anmerkungen: 1. Wattmeter: die aktive Leistungsaufnahme
wird kontinuierlich aus Produkt von Span-
4 4 4
nungs- und Laststromparameter und der
5 5 5
aktuellen Stellgröße errechnet.
6 6 6
2. Energiemeter: der Energieverbrauch ist der an-
7 7 7
genäherte stündliche Energieverbrauch (gerechnet
8 8 8
aus Lastspannungs- und Laststromparameter)
9 9 9
gemittelt aus den vergangenen 15 min Perioden.
Die Anzeige wird alle 15 min aktualisiert.
3. Betriebsstunden Zähler läuft immer und so
lange wie der Regler eingeschaltet ist.
ABMESSUNGEN
Abmessungen (L x B x T):
Schalttafelaussparung (L x B): 71 +0.6 x 29 +0.6 mm
MONTAGE
Eingabe Modus
Bestätige und weiter
zu nächstem
1
Parameter
Erhöhe den angezeigten
Wert oder weiter zum
nächsten Parameter
Reduziere den angezeigten
Achtung!
Wert oder zurück zum
vorigen Parameter
Die Steuerung kann unter Verwendung von 2 verschiedenen Arten
Beende die Bediener von Klammern angebracht werden.
Befehle/Parametrierung/
Folgen Sie der Folge 1, 2a, 3a für die geschlossene Version, der
Konfiguration
Reihenfolge 1, 2b, 3b für die 2 Stück Winkel Typ.
Analogeingang
PV
4... 20 mA
2 Leiter transmitter
12Vdc
(anmerkung)
mA Thermo
element
Pt100
OP4
(anmerkung)
OP3
Neutral-
Phase
C NO
leiter
ALARMARTEN (Cod2 ziffern: P, Q, R)
OP2 OP3 OP4 N O
0 0
AL1 AL2 AL3
AL1 AL2 H 0 1
AL1 AL2 AL3 0 2
0 3
AL1 AL2 C
C AL2 AL3 0 4 Absoluter
Höchstwert
AL1 AL2 C 0 5
Alarm
H AL2 AL3 0 6
Absoluter
H AL2 C 0 7
Tiefstwert
AL1 AL2 H 0 8
Alarm
C AL2 H 0 9
1 0
AL1 AL2 AL3
AL1 AL2 H 1 1
AL1 AL2 AL3 1 2
AL1 AL2 C 1 3
C AL2 AL3 1 4
AL1 AL2 C 1 5
H AL2 AL3 1 6
1 7
H AL2 C
Extern
AL1 AL2 H 1 8 Höchstwert/
Tiefstwert
C AL2 H 1 9
Intern
Höchstwert/
Tiefstwert
Abweichung
S
Höchstwert
0
Abweichung
1
Tiefstwert
2
3
4
Innerhalb des
Bandwertes
Außerhalb des
Bandwertes
78 x 35 x 69.5 mm
(3.07 x 1.37 x 2.73 in.)
(2.79 +0.023 x 1.14 +0.023 in.)
2a
3a
3b
2b
3a
2a
2b
3b
1
RS485
DI2
(anmerkung)
DI1
OP1
OP2
C NO C NG NO
Versorgungsspannung:
100... 240 Vac/
18... 28 Vac/
20... 30 Vdc
Absoluter Alarm
PV
Zeit
ON
ON ON
Absoluter Fensteralarm
PV
Zeit
ON ON
ON ON
Relativer Alarm
PV
Zeit
ON
ON ON
Relativer Fensteralarm
PV
Zeit
ON ON
ON ON ON
