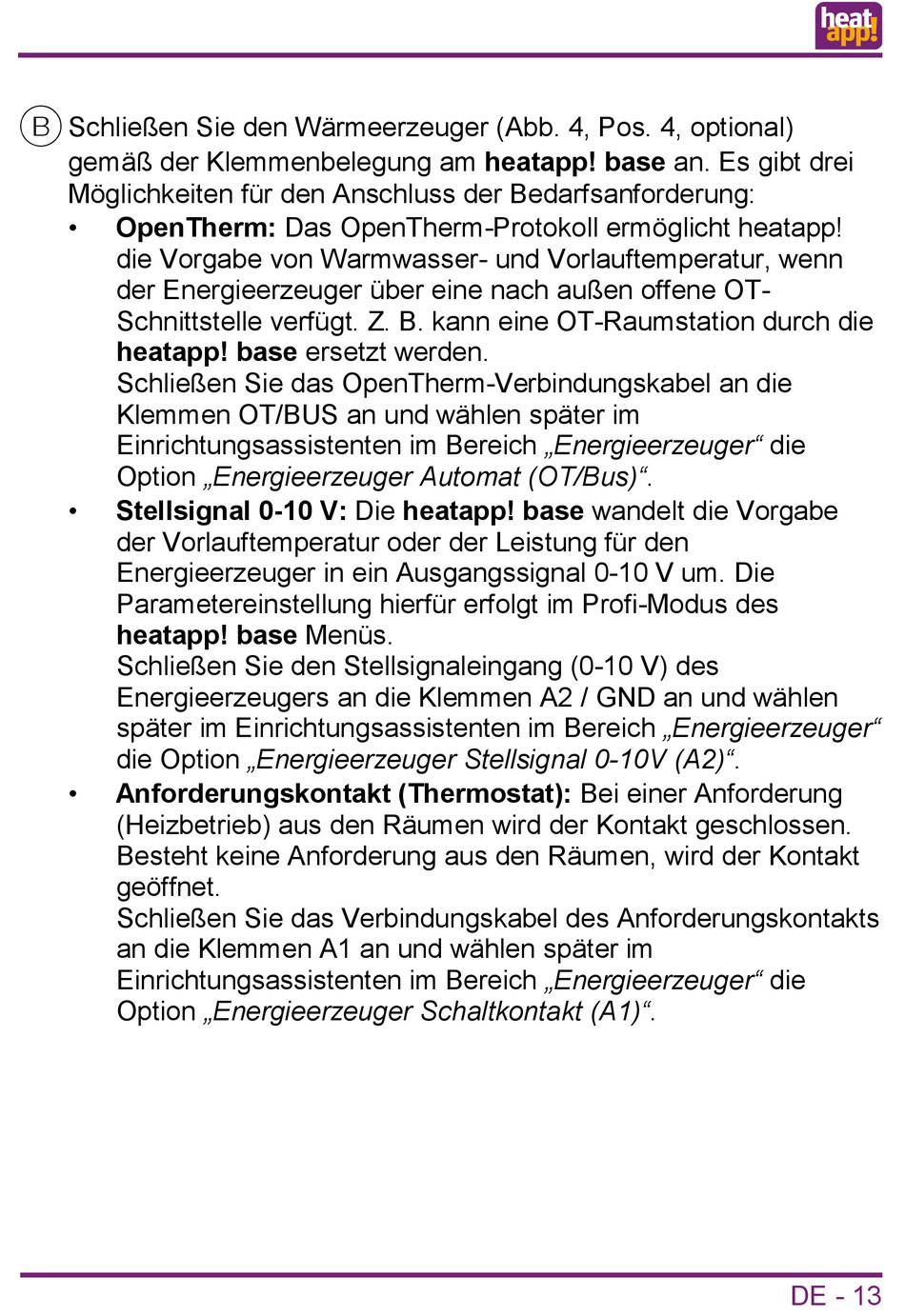

B Schließen Sie den Wärmeerzeuger (Abb. 4, Pos. 4, optional)
gemäß der Klemmenbelegung am heatapp! base an. Es gibt drei
Möglichkeiten für den Anschluss der Bedarfsanforderung:
• OpenTherm: Das OpenTherm-Protokoll ermöglicht heatapp!
die Vorgabe von Warmwasser- und Vorlauftemperatur, wenn
der Energieerzeuger über eine nach außen offene OT-
Schnittstelle verfügt. Z. B. kann eine OT-Raumstation durch die
heatapp! base ersetzt werden.
Schließen Sie das OpenTherm-Verbindungskabel an die
Klemmen OT/BUS an und wählen später im
Einrichtungsassistenten im Bereich „Energieerzeuger" die
Option „Energieerzeuger Automat (OT/Bus)".
• Stellsignal 0-10 V: Die heatapp! base wandelt die Vorgabe
der Vorlauftemperatur oder der Leistung für den
Energieerzeuger in ein Ausgangssignal 0-10 V um. Die
Parametereinstellung hierfür erfolgt im Profi-Modus des
heatapp! base Menüs.
Schließen Sie den Stellsignaleingang (0-10 V) des
Energieerzeugers an die Klemmen A2 / GND an und wählen
später im Einrichtungsassistenten im Bereich „Energieerzeuger"
die Option „Energieerzeuger Stellsignal 0-10V (A2)".
• Anforderungskontakt (Thermostat): Bei einer Anforderung
(Heizbetrieb) aus den Räumen wird der Kontakt geschlossen.
Besteht keine Anforderung aus den Räumen, wird der Kontakt
geöffnet.
Schließen Sie das Verbindungskabel des Anforderungskontakts
an die Klemmen A1 an und wählen später im
Einrichtungsassistenten im Bereich „Energieerzeuger" die
Option „Energieerzeuger Schaltkontakt (A1)".
