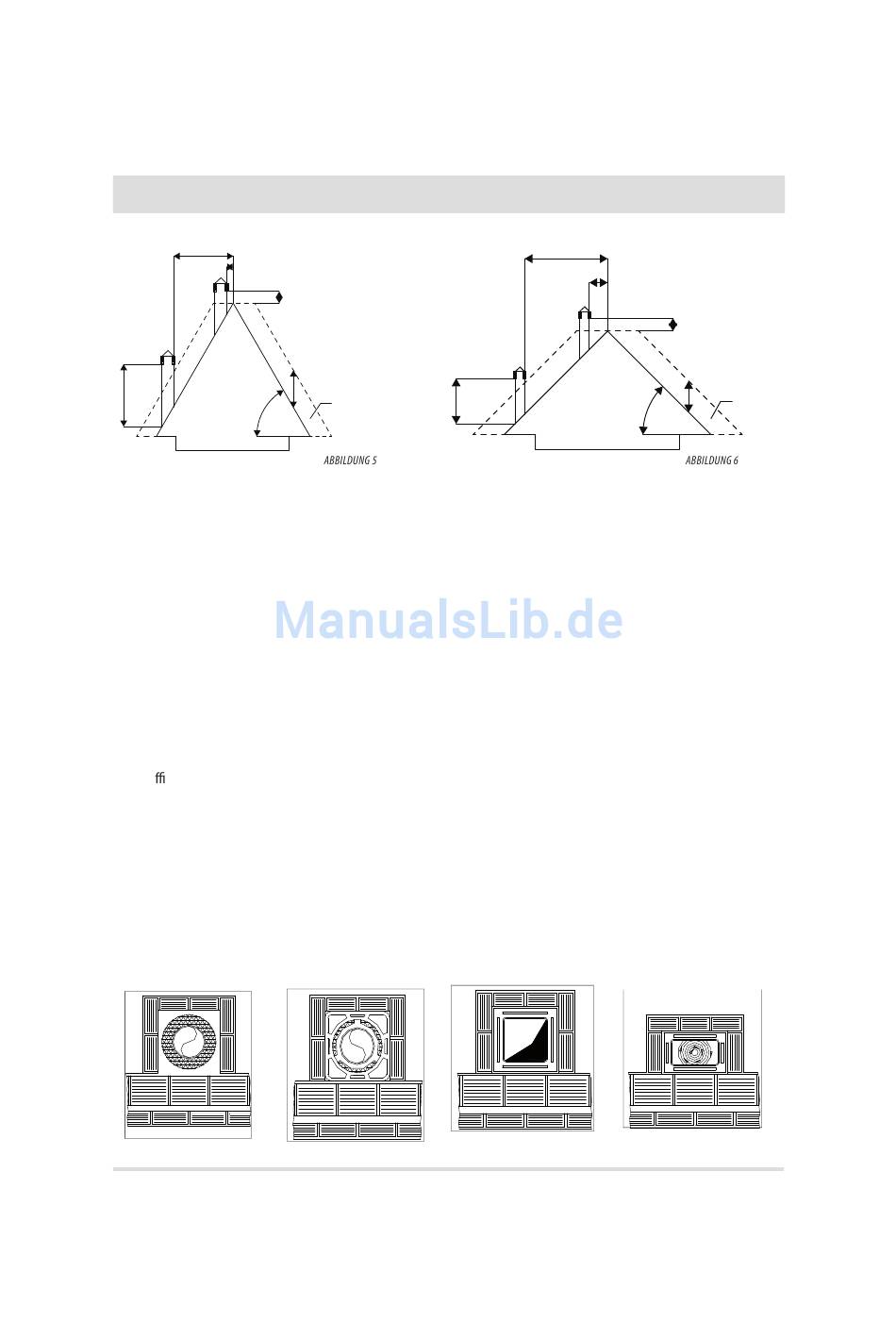

Abmessungen - RED DALIA Installationsanleitung

4 - SCHORNSTEIN
DACH 60°
B
C
A
60°
A = MIN. 2,60 Meter
B = ABSTAND > 1,20 Meter
C = ABSTAND < 1,20 Meter
D = O,50 Meter ÜBER DEN FIRST
E = 2,10 Meter
F = RÜCKFLUSSZONE

ABMESSUNGEN

Der Unterdruck (Zug) eines Schornsteins hängt auch von seiner Höhe ab. Vergleichen Sie den Unterdruck mit den Werten, die zusammen
mit den technischen Merkmalen angegeben werden. Die Mindesthöhe des Kamins beträgt 3,5 m.
Der Innenquerschnitt des Schornsteins kann rund sein (optimale Lösung), quadratisch oder rechteckig (das Verhältnis zwischen den
Innenseiten muss ≤1,5 betragen), wobei die Seiten mit einem minimalen Radius von 20 mm verbunden sind. Das Querschnittmaß muss
mindestens Ø100 mm sein.
Die Schornstein-Querschnitte/-Längen in der Tabelle der technischen Daten sind Richtwerte für eine fachgerechte Installation. Alternative
Ausführungen müssen gegebenenfalls gemäß der allgemeinen Berechnungsmethode nach UNI EN13384-1 oder anderer Methoden, die
sich als e zient erwiesen haben, dimensioniert werden.
Es folgen einige Beispiele für Schornsteine, die auf dem Markt erhältlich sind:
Schornstein aus Stahl AISI
316 mit doppelter, isolierter
Kammer mit Keramikfaser
oder ähnlichem Material, das
bis 400 °C beständig ist.
SEHR GUT
10
DACH 45°
D
E
F A
A = MIN. 2,00 Meter
B = ABSTAND > 1,30 Meter
C = ABSTAND < 1,30 Meter
D = O,50 Meter ÜBER DEN FIRST
E = 1,50 Meter
F = RÜCKFLUSSZONE
Schornstein aus feuerfestem
Material mit doppelter,
isolierter Kammer und
Außenhülle aus Beton mit
leichtem, porigem Ton-
Zuschlag.
GUT
B
C
Herkömmlicher Schornstein Schornsteine mit rechteckigem
aus Ton mit quadratischem Innenquerschnitt, in dem das
Querschnitt und isolierenden, Verhältnis zwischen längerer
leeren Einsätzen. und kürzerer Seite größer ist
als 1,5 (z. B. 20x40 oder 15x30)
sind zu vermeiden.
MITTELMÄSSIG UNGENÜGEND
