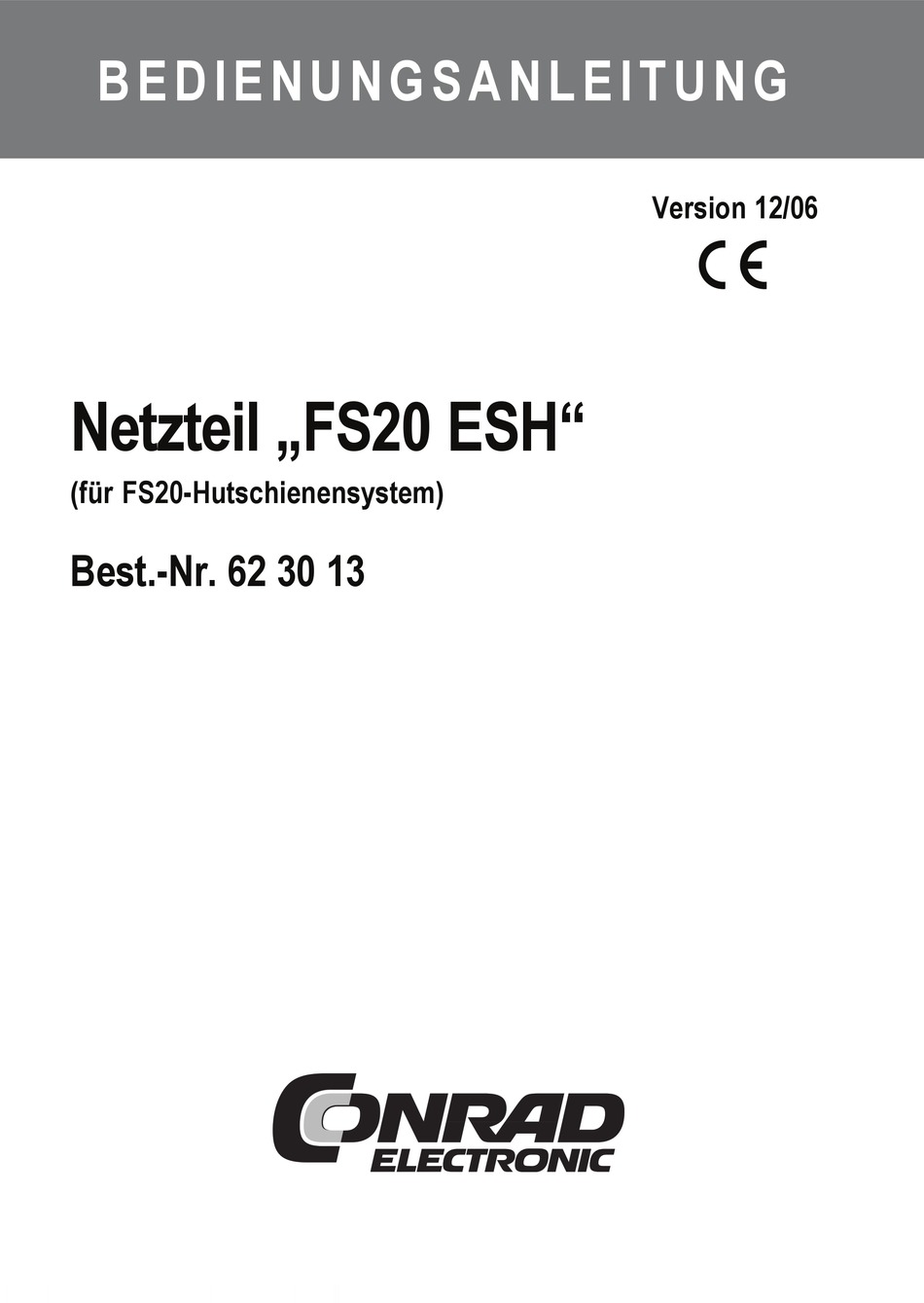

- Seite 1 B E D I E N U N G S A N L E I T U N G Version 12/06 Netzteil „FS20 ESH“ (für FS20-Hutschienensystem) Best.-Nr. 62 30 13...
-
Seite 2: Einführung
Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der... -
Seite 3: Inhaltsverzeichnis
11. Technische Daten ......................13 1. Bestimmungsgemäße Verwendung Das Netzteil-Modul „FS20 ESH“ ist in Zusammenarbeit mit dem Funkempfänger „FS20 EAM“ (nicht im Lieferumfang, muss getrennt bestellt werden) für die Ansteuerung von bis zu 36 FS20-Aktoren (z. B. „FS20 DH20“ oder „FS20 SH“) vorgesehen. -
Seite 4: Lieferumfang
2. Lieferumfang • Netzteil-Modul „FS20 ESH“ • Bedienungsanleitung 3. Symbol-Erklärungen Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag. Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. -
Seite 5: Sicherheitshinweise
Beachten Sie die Installationsvorschriften für Installationen in Verteilsystemen. Schalten Sie alle Geräte und Verbraucher stromlos, bevor Sie z.B. den Schaltschrank/Verteiler öffnen und den “FS20 ESH“ und weitere Komponenten montieren und anschließen. Bei Berührung von Netzspan- nung führenden Teilen bzw. Kabeln besteht Lebensgefahr durch elektri- schen Schlag! Sorgen Sie dafür, dass die Netzspannung während den Arbeiten an dem... - Seite 6 • Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Einrichtungen. Obwohl Komponenten des FS20-Funkschaltsystems nur relativ schwache Funksignale aussenden, könnten diese dort zu Funktions- störungen von lebenserhaltenden Systemen führen. Gleiches gilt möglicherweise in anderen Bereichen. • Belasten Sie das Gerät nur bis zur angegebenen Leistungsgrenze. Eine Überlastung kann zur Zerstörung des Gerätes, zu einem Brand oder elektri- schen Unfall führen.
-
Seite 7: Bedienelemente, Anschlüsse
5. Bedienelemente, Anschlüsse 230V / 50 Hz / 10 mA FS20 ESH FS20 EAM Bild 1 1 Netzanschluss 230V~/50Hz 2 Anschluss für den Funkempfänger 3 Bus-Anschluss... -
Seite 8: Vorbereitungen
Schlag. Außerdem gefährden Sie nicht nur sich selbst, sondern auch andere! Verwenden Sie für den Anschluss des Netzteil-Moduls „FS20 ESH“ nur zugelassene Netzleitungen mit einem Querschnitt von 0.75mm² bis 1.5mm². Beim Einsatz von flexiblen Kabeln mit mehrdrähtigen Leitern sind isolierte Adernendhülsen zu verwenden, die mit einem dazu geeigneten Werkzeug... -
Seite 9: Montage
7. Montage Bitte beachten Sie unbedingt die folgend genannte Reihenfolge bei der Montage! 1. Bevor Sie einen Schaltschrank oder einen Verteiler öffnen und dort Einbauten vornehmen, schalten Sie die darin befindlichen Stromkreise stromlos. Dies kann durch Herausdrehen der jeweiligen Sicherung bzw. dem Ausschalten des Sicherungsautomaten bzw. - Seite 10 Andernfalls werden die angeschlos- senen Komponenten zerstört! 230V / 50 Hz / Weitere Hinweise zur Verkabelung fin- 10 mA den Sie in den Bedienungsanleitungen FS20 ESH der Aktoren. Bild 2 Verlegen Sie die Busleitung mindestens 8mm entfernt von Netzleitungen und Sammelschienen!
- Seite 11 Netzteil). FS20 EAM Bild 3 Die Beschaltung am Netzteil „FS20 ESH“ ist in der Abbildung oben rechts gezeigt. Der Anschluss am Funkempfänger „FS20 EAM“ ist in dessen Bedienungsanleitung beschrie- ben. Verwenden Sie wie oben im Bild gezeigt ein geschirmtes Kabel oder alternativ paarweise verdrillte Leitungen.
-
Seite 12: Handhabung
- Starke Vibrationen - Starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern Der Betrieb des Netzteils „FS20 ESH“ ist nur dann zulässig, wenn es in einem dazu geeigneten Verteilerschrank o.ä. auf einer Hutschiene montiert wird. Die Schraubkontakte und Anschlüsse des Netzteils „FS20 ESH“ müssen bei Betrieb durch die... -
Seite 13: Wartung Und Reinigung
9. Wartung Das Produkt ist für Sie wartungsfrei, öffnen Sie es niemals. Überlassen Sie im Fehlerfall die Überprüfung bzw. Reparatur einer dazu ausgebildeten Fachkraft bzw. einer entsprechenden Fachwerkstatt. 10. Entsorgung Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den gelten- den gesetzlichen Bestimmungen. - Seite 16 CONRAD IM INTERNET http://www.conrad.com CONRAD IM INTERNET http://www.conrad.com Impressum Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus- Conrad-Straße 1, D-92240 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in EDV- Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
