Bedienungsanleitung

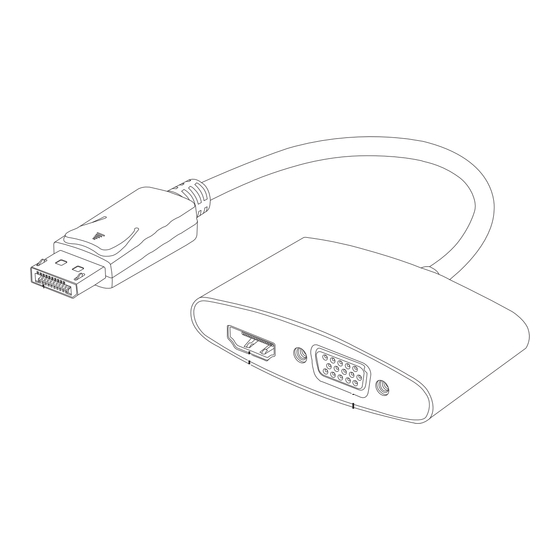

DisplayPort zu HDMI und VGA Adapter
Best.-Nr. 1383252
Bestimmungsgemäße Verwendung
Das Produkt ist dafür bestimmt, ein digitales DisplayPort A/V-Signal in ein digitales,
HDMI-kompatibles A/V-Signal und ein analoges VGA-Videosignal zu verwandeln. Die
Stromversorgung des Produkts erfolgt über die verbundenen Geräte.
Das Gerät ist nur für den Innengebrauch geeignet. Nicht im Freien verwenden. Kontakt
mit Feuchtigkeit, z.B. in Badezimmern, muss unbedingt vermieden werden.
Aus Gründen der Sicherheit und Zulassung (CE) dürfen Sie dieses Produkt nicht
nachbauen und/oder modifizieren. Falls Sie dieses Produkt für andere als die zuvor
genannten Zwecke verwenden, könnte das Produkt beschädigt werden. Darüberhinaus
können durch den unsachgemäßen Gebrauch Gefahrensituationen wie Kurzschlüsse,
Feuer, Stromschläge usw. verursacht werden. Lesen Sie die Anleitungen sorgfältig
durch und bewahren Sie diese gut auf. Geben Sie dieses Produkt nur zusammen mit
der Bedienungsanleitung an Dritte weiter.
Dieses Produkt entspricht den gesetzlichen nationalen und europäischen
Anforderungen. Alle Firmen- und Produktnamen sind Warenzeichen der jeweiligen
Eigentümer. Alle Rechte vorbehalten.
HDMI® ist eine eingetragene Marke der HDMI Licensing L.L.C.
Lieferumfang
• DisplayPort zu HDMI und VGA Adapter
• Bedienungsanleitung
Sicherheitshinweise
Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie dabei
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise
und die Informationen für den ordnungsgemäßen Gebrauch in dieser
Bedienungsanleitung nicht beachten, haften wir nicht für daraus folgende
Verletzungen oder Sachschäden. Die Garantie erlischt in solchen Fällen
ebenfalls.
• Achten Sie bei der Installation des Produkts darauf, dass das Kabel nicht
zerquetscht, geknickt oder von scharfen Kanten beschädigt wird.
• Das Gerät ist kein Spielzeug. Von Kindern und Haustieren fernhalten.
• Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Verpackungen
können sehr gefährlich werden, wenn Kinder damit spielen.
• Schützen Sie das Produkt vor mechanischen Belastungen.
• Verlegen Sie das Kabel so, dass ein unbeabsichtigtes Ziehen bzw. ein
Stolpern über das Kabel nicht möglich ist.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter
Sonneneinstrahlung, starken Aufprällen, hoher Luftfeuchtigkeit, Nässe
und brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Falls das Produkt nicht mehr sicher verwendet werden kann, beenden Sie
den Betrieb und sichern Sie es vor versehentlicher Nutzung. Ein sicherer
Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
- offensichtlich beschädigt ist,
- nicht mehr ordnungsgemäß funktioniert,
- längere Zeit unter schlechten Umgebungsbedingungen gelagert wurde
oder
- schweren Belastungen während des Transports ausgesetzt war.
• Handhaben Sie das Produkt vorsichtig. Stöße, Aufprälle oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Das vollständige Produkt darf nicht nass oder feucht werden. Berühren
Sie das Produkt nicht mit nassen Händen.
• Beachten Sie außerdem die Sicherheits- und Gebrauchsanleitungen
anderer Geräte, die mit dem Produkt verbunden sind.
• Wenden Sie sich an einen Experten, falls Sie Zweifel bzgl. Gebrauch,
Sicherheit oder Anschluss des Geräts haben.
• Wartungen, Modifikationen und Reparaturen dürfen nur von einem
Experten oder einer qualifizierten Werkstatt durchgeführt werden.
• Falls Sie Fragen haben, die in dieser Bedienungsanleitung unbeantwortet
bleiben, wenden Sie sich bitte an unseren technischen Kundendienst
oder unser technisches Kundenpersonal.
Betrieb
• Schalten Sie alle verbundenen Geräte aus.
• Verbinden Sie den DisplayPort-Stecker des Adapters mit dem DisplayPort-
Anschluss des Wiedergabegeräts (z.B. Computer).
• Verwenden Sie ein HDMI-Kabel (nicht enthalten), um den HDMI-Port des Adapters
mit einem HDMI-Eingabegerät (z.B. HDMI-Fernsehgerät) zu verbinden.
• Verwenden Sie ein VGA-Kabel (nicht enthalten), um den VGA-Port des Adapters mit
einem VGA-Anzeigegerät (z.B. Projektor) zu verbinden.
DisplayPort-Stecker
• Schalten Sie die verbundenen Geräte ein. Der Adapter funktioniert dann.
• Das HDMI-Eingabegerät und das VGA-Anzeigegerät müssen die
Auflösung des Wiedergabegeräts unterstützen. Falls nicht, müssen
Sie am Wiedergabegerät möglicherweise eine niedrigere Auflösung
einstellen.
• Falls das Wiedergabegerät über mehr als einen DisplayPort-Anschluss
verfügt, vergewissern Sie sich, den richtigen DisplayPort-Ausgang zu
aktivieren.
• Der Adapter ist unabhängig vom Betriebssystem eines verbundenen
Computers; Software und Treiber sind daher nicht erforderlich.
• Der Adapter unterstützt keine simultane HDMI- und VGA-Ausgabe.
Wartung und Reinigung
• Schalten Sie vor der Reinigung alle verbundenen Geräte aus und trennen Sie alle
Kabel.
• Verwenden Sie keine aggressiven Reinigungsmittel, Alkohol oder andere chemische
Lösungsmittel, da diese zu Schäden am Gehäuse und zu Fehlfunktionen führen
können.
• Tauchen Sie den Adapter nicht in Flüssigkeiten.
• Reinigen Sie das Produkt mit einem trockenen, weichen und sauberen Lappen.
Üben Sie nicht zu viel Druck auf das Gehäuse aus, um Kratzspuren zu vermeiden.
• Verwenden Sie eine weiche und saubere Langhaarbürste und einen Staubsauger,
um Staub zu entfernen.
Entsorgung
Elektronische Geräte sind recycelbar und dürfen nicht über den
Haushaltsmüll entsorgt werden.
Entsorgen Sie das Produkt am Ende seiner Nutzungsdauer gemäß den
einschlägigen Gesetzen.
Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren
Beitrag zum Umweltschutz.
Technische Daten
Betriebsspannung...............................3,3 V/DC
Konform mit ..........................................VESA DisplayPort Standard Version 1.1a
Unterstützte Videoauflösung .............1920 × 1080 @ 60 Hz (HDMI)
Stecker-Kontakte ................................Vernickelt
Kabel-Typ ..............................................OFC
Betriebsbedingungen .........................-30 bis +70 °C, 0 – 95 % rF
Lagerbedingungen ..............................-30 bis +70 °C, 0 – 95 % rF
Abmessungen (B × H × T) ..................75 × 18 × 40 mm (Adapter)
Gewicht.................................................50 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Jede Art der Vervielfältigung, z.B. durch Kopieren, Mikroverfilmung oder Aufnahme
mit elektronischen Datenverarbeitungssystemen, darf nur mit vorheriger, schriftlicher Zustimmung durch den Herausgeber erfolgen. Der
Neudruck, ganz oder teilweise, ist verboten. Die in diesem Handbuch enthaltenen Informationen entsprechen dem aktuellen Stand zum
Zeitpunkt des Drucks.
© Copyright 2015 by Conrad Electronic SE.
HDMI-Port
VGA-Port
HDMI 1.3a
1920 × 1200 @ 60 Hz (VGA)
V2_1215_02-ETS-Mkd
