Verwandte Anleitungen für STEP Systems 4 in 1
Inhaltszusammenfassung für STEP Systems 4 in 1

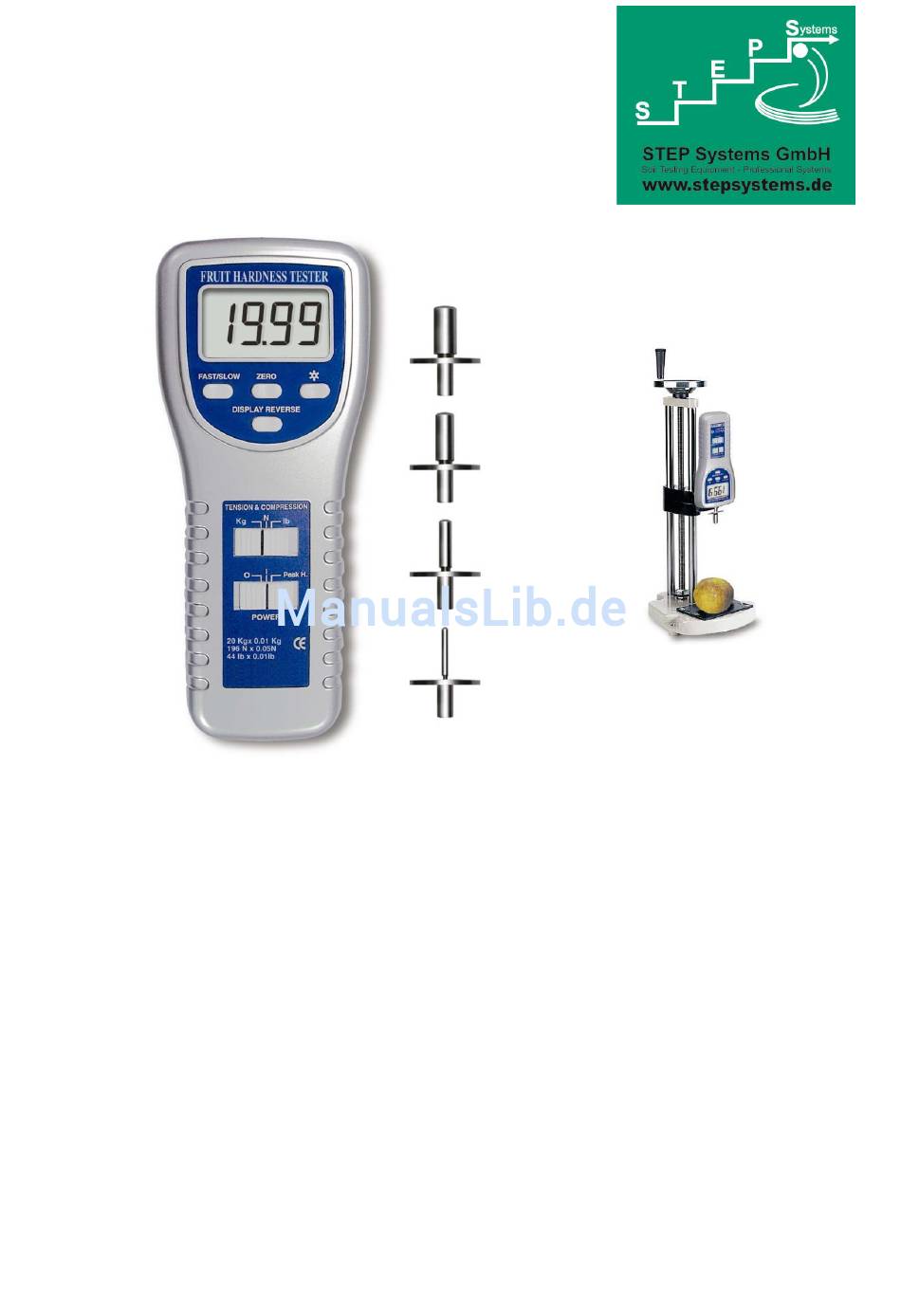

- Seite 1 Digital Penetrometer für Obst ,,4 in 1“ Digital Penetrometer für Obst ,,4 in 1“ Bedienungsanleitung Step Systems GmbH, Duisburger Str. 44, D-90451 Nürnberg...
-
Seite 2: Inhaltsverzeichnis
Digital Penetrometer für Obst ,,4 in 1“ Inhaltsverzeichnis Eigenschaften Spezifikation Beschreibung Geräte – Vorder- und Rückseite Messung 4.1 Auswahl der Messprobe 4.2 Vorbereitung der Messprobe 4.3 Wichtige Hinweise für die Messung 4.4 Normale Messung 4.5 Peak Load (Max-Last) Messung Batteriewechsel... -
Seite 3: Eigenschaften
Digital Penetrometer für Obst ,,4 in 1“ 1. Eigenschaften - 20 kg große Kapazität, höchste Auflösung und Genauigkeit - 3 Anzeige-Einheiten: kg, lb, N - Messmöglichkeiten für Zug- und Druckkräfte - Maximalwert und letzter Wert können bei der Messung gespeichert werden - Nullstellung für alle Modi möglich... -

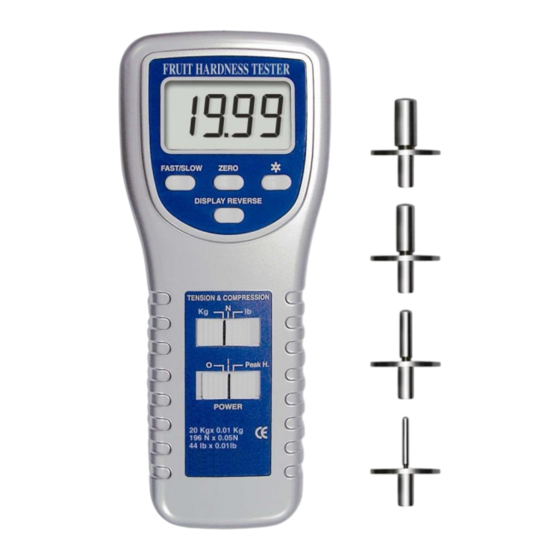

Seite 4: Beschreibung Geräte - Vorder- Und Rückseite
Digital Penetrometer für Obst ,,4 in 1“ 3. Beschreibung der Geräte- Vorderseite/Rückseite Figur 1 Lastzellenkopf 3-10 Batteriefachabdeckung LCD-Anzeige 3-11 Eindringspitze Ø 6 mm schneller Indikator 3-12 Eindringspitze Ø 8 mm Taste für schnellen / langsamen Modus 3-13 Eindringspitze Ø 11,3 mm... -
Seite 5: Auswahl Der Messprobe
Digital Penetrometer für Obst ,,4 in 1“ 4. Messvorgang 4.1. Auswahl der Messprobe Es ist wichtig, vor der Messung diesen Vorgang richtig durchzuführen, um gültige Messwerte zu erhalten. Sie helfen bei der Entscheidung von der Erntezeit. Sie müssen sich vergewissern, dass die Messproben einen charakteristischen Entzug der Gesamternte repräsentieren (Mindestzahl von Proben, Größe,... -
Seite 6: Normale Messung
Digital Penetrometer für Obst ,,4 in 1“ Üben Sie einen LANGSAMEN UND GLEICHMÄSSIGEN Druck mit der Eindringspitze bis zum auf der Spitze markierten Schlitz aus. Ein unregelmäßiger Druck kann die Messung verfälschen. Der gesamte Vorgang soll 2-3 Sekunden dauern. Versuchen Sie, die Messungen unter gleichen Bedingungen durchzuführen, so dass Sie reproduzierbare Werte für den Vergleich und für die Statistik erhalten. -
Seite 7: Peak Load (Max-Last) Messung
Digital Penetrometer für Obst ,,4 in 1“ Zu beachten : Sollte es während der Messung notwendig sein, die Richtung der Anzeige zu wechseln drücken sie „ te“ einfach die Rückwärts-Tas [3-5] „sc “ „ “ Die Mess-Rate des Anzeigewertes kann auf... -
Seite 8: Montagevorrichtung
Digital Penetrometer für Obst ,,4 in 1“ Position des Dezimal Punktes(DP) (0=kein DP; 1=DP an1; 2=DP an 2; 3=DP an 3) “ „ Vorzeichen (0=Kein Vorzeichen; 1= Vorzeichen) D11 & D12 eingestellte Einheit (g=57; Newton=59; oz=58) „1“ Vorbelegt mit „4“... -
Seite 9: Bereich 0-1 Kg - Endringsspitze Ø 6 Mm (0,28 Cm2)
Digital Penetrometer für Obst ,,4 in 1“ Bereich 0-5 kg (geeignet für Pflaume, Zitrone und mittelhartes Obst), für Eindringspitzen von Ø 6 mm oder Ø 8 mm. Bereich 0-13 kg (geeignet für Apfel, Birne, Pfirsich oder Kiwi), mit Eindringspitzen von Ø 8 mm oder Ø... - Seite 10 Digital Penetrometer für Obst ,,4 in 1“ Ablesung im geübter Ablesung im Ablesung im geübter geübter Penetrometer Druck Penetrometer Druck Penetrometer Druck (kg/cm2) (kg/cm2) (kg/cm2) 2,41 2,81 3,22 2,42 2,83 3,24 2,44 2,85 3,25 2,46 2,86 3,27 2,48 2,88 3,29...
-
Seite 11: Bereich 0-5 Kg - Endringsspitze Ø 6 Mm (0,28 Cm2)
Digital Penetrometer für Obst ,,4 in 1“ BEREICH 0-5 Kg - Endringsspitze Ø 6 mm (0,28 cm2) Ablesung im geübter Ablesung im geübter Ablesung im geübter Penetrometer Druck Penetrometer Druck Penetrometer Druck (Kg/cm2) (Kg/cm2) (Kg/cm2) 0,18 1750 6,19 3450 12,20... - Seite 12 Digital Penetrometer für Obst ,,4 in 1“ Step Systems GmbH, Duisburger Str. 44, D-90451 Nürnberg...
-
Seite 13: Bereich 0-5 Kg - Endringsspitze Ø 8 Mm (0,5 Cm2)
Digital Penetrometer für Obst ,,4 in 1“ BEREICH 0-5 Kg - Endringsspitze Ø 8 mm (0,5 cm2) Ablesung im geübter Ablesung im geübter Ablesung im geübter Penetrometer Druck Penetrometer Penetrometer Druck Druck (kg/cm2) (kg/cm2) (kg/cm2) 0,10 3450 6,86 1750 3,48... - Seite 14 Digital Penetrometer für Obst ,,4 in 1“ Step Systems GmbH, Duisburger Str. 44, D-90451 Nürnberg...
-
Seite 15: Bereich 0-13 Kg - Endringsspitze Ø 8 Mm (0,5 Cm2)
Digital Penetrometer für Obst ,,4 in 1“ BEREICH 0-13 Kg - Endringsspitze Ø 8 mm (0,5 cm2) Ablesung im geübter Ablesung im geübter Ablesung im geübter Penetrometer Druck Penetrometer Druck Penetrometer Druck (kg/cm2) (kg/cm2) (kg/cm2) 0,20 4600 9,15 9100 18,10... -
Seite 16: Bereich 0-13 Kg - Endringsspitze 0 8 Mm (0.5 Cm2)
Digital Penetrometer für Obst ,,4 in 1“ BEREICH 0-13 Kg - Endringsspitze 0 8 mm (0.5 cm2) geubterDruckmrtderEndnngssp mrnlBerelch0.1 1 5 4 0 3 10,15 12,14 14.18 IU:: '8.10 24,09 22 7 1 3 5 6 3 4e0bterfrucbgebin21. 1 2 0 0 3 1 0 5 0 3 ä... - Seite 17 Digital Penetrometer für Obst ,,4 in 1“ BEREICH 0-13 Kg – Endringsspitze Ø 11,3 mm (1 cm2) geübter Ablesung im Ablesung im geübter Ablesung im geübter Penetrometer Druck Penetrometer Penetrometer Druck Druck (kg/cm2) (kg/cm2) (kg/cm2) 9100 9,07 0,10 4600 4,59...
- Seite 18 Digital Penetrometer für Obst ,,4 in 1“ BEREICH 0-20 Kg – Endringsspitze Ø 11,3 mm (1 cm2) Ablesung im geübter Ablesung im geübter Ablesung im geübter Druck Penetrometer Penetrometer Penetrometer Druck Druck (kg/cm2) (kg/cm2) (kg/cm2) 0,20 7800 7,78 0,40 8000...
- Seite 19 Digital Penetrometer für Obst ,,4 in 1“ BEREICH 0-20 Kg – Endringsspitze Ø 11,3 mm (1 cm2) Step Systems GmbH, Duisburger Str. 44, D-90451 Nürnberg...
