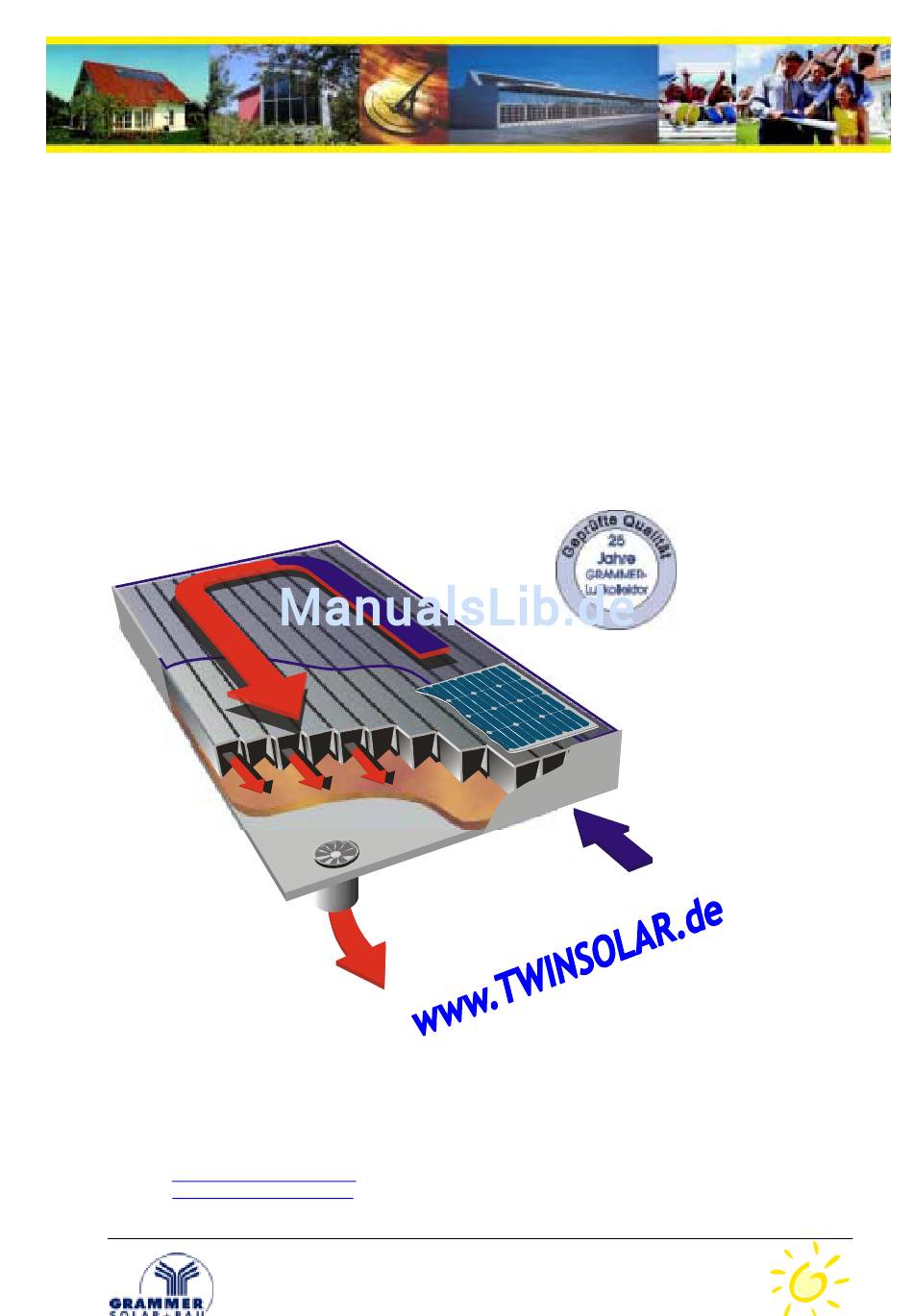

Grammer TWIN- TOPSOLAR 4.0 Technisches Handbuch
Inhaltsverzeichnis
TECHNISCHES HANDBUCH
TWINSOLAR - SLK
Montagehinweise
Technische Information
Bedienungs- und Wartungsanleitung
GRAMMER Solar+Bau GmbH
Oskar-von-Miller-Str. 8
D-92224 Amberg
Tel.: 09621/ 308 57-0
Fax: 09621/ 308 57-10
Mail:
info@grammer-solar-bau.de
Internet:
www.grammer-solar-bau.de
20.01.04
TWINSOLAR Handbuch 1
Inhaltsverzeichnis
Inhaltszusammenfassung für Grammer TWIN- TOPSOLAR 4.0
- Seite 1 TECHNISCHES HANDBUCH TWINSOLAR - SLK Montagehinweise Technische Information Bedienungs- und Wartungsanleitung GRAMMER Solar+Bau GmbH Oskar-von-Miller-Str. 8 D-92224 Amberg Tel.: 09621/ 308 57-0 Fax: 09621/ 308 57-10 Mail: info@grammer-solar-bau.de Internet: www.grammer-solar-bau.de 20.01.04 TWINSOLAR Handbuch 1...
- Seite 2 Inhaltsverzeichnis Seite Auszug aus dem Montagehandbuch Solar-Luft-Systeme Was leistet ein Grammer TWINSOLAR Grammer TWINSOLAR – Technische Daten Zubehörpakete – Allgemeine Beschreibung Planungshinweise für TWINSOLAR Montagehinweise – Wartungshinweise Steuerung – Ventilator TWINSOLAR 2.0 TWINSOLAR 4.0 – 10.0, Solares Zuluftsystem TWINSOLAR mit Komfort- Umschaltset Temperaturmessung –...
-
Seite 3: Was Leistet Ein Grammer Twinsolar
Heizen und Lüften mit Sonnenenergie TWINSOLAR ist eine netzunabhängige Luftkollektoranlage mit photovoltaisch betriebenen Gleichstromventilatoren und Regelung 1.1 Was leistet ein Grammer TWINSOLAR Schon bei geringer Strahlung – also bei bewölktem Himmel – beginnt der GRAMMER TWINSOLAR zu arbeiten und fördert frische, warme Luft ins Gebäude. - Seite 4 1.2 Grammer TWINSOLAR – Technische Daten Sonnenkraft pur... Das Grammer TWINSOLAR- System erhalten Sie komplett und es ist einfach zu installien. Die am Lufteingang eines Solar-Luft-Kollektors integrierten PV-Module sorgen für die Stromversorgung des Ventilators, die Absorber für wohlige Wärme und Luftkanäle bringen die warme Frischluft dorthin, wo sie gebraucht wird.
- Seite 5 1.3 Zubehörpakete 1.3.1 Kollektormontage-Pakete Schrägdachmontage + Edelstahl Dachhaken für Ziegeldächer + Alu-Montageschienen, Befestigungswinkel und Schrauben + Dachdurchführung aus Bleiblech, Dichtprofil und Rohrstutzen Flachdachmontage + 45°Aufständerung aus Alu-Winkelschienen Fassadenmontage + Alu-Winkelschienen (gelocht + Befestigungsmaterial) + Mauerdurchführung isoliert Indachanordnung (Sonderausführung) + Dacheindeckrahmen aus Titanzinkblech 1.3.2 Zubehör Komfort-Umschaltset Twin solar-...
-
Seite 6: Planungshinweise Für Twinsolar
1.4 Planungshinweise für TWINSOLAR 1.4.1 Kollektoranordnung Standardanordnungs-Varianten TWINSOLAR 2.0 Abmessung: 2.000 x 1.006 x 135 mm (2.0 m²) TWIN- TOPSOLAR 4.0 Abmessung: 4.000 x 1.006 x 135 mm (4,0 m²) TWIN- TOPSOLAR 6.0 Abmessung: 6.000 x 1.006 x 135 mm (6,0 m²) TWIN- TOPSOLAR 8.0... - Seite 7 Alternative Anordnungsvarianten TWIN- TOPSOLAR 4.5 Abmessung: 2.21 x 2,25 x 135 mm (4.55 m²) TWIN- TOPSOLAR 8.5 Abmessung: 2.21 x 4,25 x 135 mm (8.55 m²) TWIN- TOPSOLAR 12.5 Abmessung: 2.21 x 6,25 x 135 mm (12.55 m²) Hinweise: In Umluftausführung ist statt dem Filter ein Umluftstutzen montiert, externe Filterbox vorsehen!!! TWINSOLAR Handbuch 7...
- Seite 8 1.4.2 Einsatzbereich der Kollektoren – Dimensionierung Kollektorauslegung - Richtwert 10 m² Wohnfläche <-> 1 m² Luftkollektor Für die Dimensionierung der Kollektorgröße liefert das nachfolgende Diagramm einen Anhaltswert. Hinweis: Bei Anlagen in Südeuropa kann mit 1 m² bis zu 15 m² beheizt und belüftet werden ! 1.4.3 Luftverteilsystem - Planungshinweise •...
- Seite 9 Filter auf Kollektorrückseite. Luftauslass auf Luftansaugung auf Glasabdeckung mit Über Kollektorstirnseite Kollektorrückseite Kollektorrückseite hinter Einscheiben Sicherheitsglas seitlich herauszuziehen PV-Modul Übersicht Rohre und Formstücke: Passendes Lüftungszubehör erhalten Sie bei unseren Partnern vor Ort – Partnerliste siehe im Internet unter www.grammer-solar-bau.de TWINSOLAR Handbuch 9...
-
Seite 10: Montagehinweise - Wartungshinweise
1.5 Montagehinweise – Wartungshinweise 1.5.1 Wichtige Hinweise • PV-Module bei TWINSOLAR-Kollektoren sind verschattungsfrei zu montieren – kleinste Verschattungen des Solarmodules haben enorme Leistungseinbußen zur Folge • Luftfilter mindestens ein- bis zweimal jährlich wechseln. • Luftansaugung (Filterkollektor) nicht in der Nähe eines Schornsteines bzw. Abluftkanal montieren •... - Seite 11 1.5.3 Ventilator • Inbetriebnahme: Nur bei angeschlossenem Luftrohrsystem ! • Schwingungsentkoppelung Rohrsystem: saugseitig druckseitig flexible Anschlussstutzen vorzusehen (im Lieferumfang enthalten) • Schwingungsentkoppelung zum Gebäude: Hartschaumunterlage zwischen Ventilatorkonsole und Unterkonstruktion sowie Gummischeiben an den Schrauben sind vorsehen! • Strömungsgeräusche: Nach Ventilatoren immer Schalldämpfer einsetzen! •...
-
Seite 12: Pv-Betriebener Gleichstrom-Ventilator
Anpassungswandler - APW Durch Einsatz eines Anpassungswandlers bei TWINSOLAR-Systemen wird die Kennlinie von Lüfter und Solarmodul aufeinander abgestimmt. Dadurch wird bei verschiedenen Einstrahlungs- verhältnissen eine maximale Leistungsausbeute der Anlage sichergestellt. PV-betriebener Gleichstrom-Ventilator Gleichstrom- Anpassungs- Photovoltaik- Ventilator Wandler (APW) Modul Funktionsprinzip APW: Der Anpassungswandler hält die Eingangsspannung des ange- schlossenen Solarmodules konstant. - Seite 13 1.6.1 Steuerung TWINSOLAR 2.0 Die Anschlussdose des Kollektors erfüllt folgende Funktionen: • Schalter für Betriebsmodus Ein – Aus – Extern • Anschlussklemmen für Raumthermostat • Anschlussklemmen für Komfort-Umschaltset (Zubehör) Auslieferungszustand Klemmenbelegung in der Kollektoranschlußdose Schalter Extern + Die Ein-Aus-Schaltung des Lüfters erfolgt entweder Modul + Extern über den Schalter in der Anschlussdose oder durch...
- Seite 14 1.6.2 Steuerung TWINSOLAR 4.0 bis 10.0 – Solares Zuluftsystem Bedien- und Montagehinweise TWINSOLAR - Raumgerät RA-G1G Standardzubehör ab TWINSOLAR 4.0 FUNKTION: Kollektorintegrierte Photovoltaik Module Das Raumbediengerät steuert und überwacht Solar-Luft-Kollektor Außenluft den Betrieb von TWINSOLAR Systemen. Ventilator Eine einfache Steuerung vergleicht Schalldämpfer Kollektortemperatur mit der Raumtemperatur...
-
Seite 15: Anpassungswandler
Anschlussschema TWINSOLAR - Systeme mit Raumgerät RA-G1G Option: externer Raumgerät: RA-G1G Raumfühler Differenz <-(Einstellung Differnz Soll) Temperatur: -Diff. Soll -Raum max -Raum Auto -Kollektor <-(Einstellung max. Raumtemperaturl) Begrenzung Temperatur Datenkabel Kollektorfühler Anpassungswandler 2x0,8 mm² 6 Kollektorfühler Solarmodul 5 Kollektorfühler 4 Solarmodul (+) Mind. -
Seite 16: Bedien- Und Montagehinweise Twinsolar - Komfort-Umschaltset
1.6.3 Bedien- und Montagehinweise TWINSOLAR – Komfort-Umschaltset Optionales Zubehör TWINSOLAR 2.0 – 10.0 FUNKTION: Komfort-Umschaltset dient dazu, kollektorintegrierten PV-Module extern nutzen zu können. Neben standardmäßigen Umschaltmöglichkeit am Kollektor, kann man mit dem Komfort-Umschaltset vom Raum aus zwischen Lüfterbetrieb und alternativer externer Nutzung (z.b. Radio, Lampen, usw.) umschalten. - Seite 17 1.6.4 Temperaturmessung – Raumbediengerät - Raumthermostat Ab TWINSOLAR 4.0: Ein Raumfühler (Typ PTC) ist im Raumgerät integriert. Alternativ kann aber auch ein externer Raumfühler an das Raumgerät angeschlossen werden. Bei TWINSOLAR 2.0 erfasst ein Raumthermostat die Raumtemperatur. Bei Anordung von Raumbediengerät bzw. Raumthermostat beachten: •...
-
Seite 18: Checkliste - Fehlerbehebung
1.7 CHECKLISTE – FEHLERBEHEBUNG Fehler Mögliche Ursache – Fehlerbehebung Photovoltaik verschattet. Einstrahlung zu schwach. Kleine Verschattung große Wirkung ! Betriebsschalter möglicherweise auf AUS. Auf EIN, bzw. AUTOMATIK schalten Verbindungskabel Solarmodul – Anpasselektronik und Ventilator – Anpasselektronik auf Kontakt prüfen Richtige Polung bei Solarmodul und Ventilator beachten Anschlussklemmen auf Kontakt prüfen –... - Seite 19 1.8 Kollektormontage 1.8.1 Schrägdachmontage Schrägdachmontage werden einzelne Kollektoren (z.B. TWINSOLAR 2.0) oder mehrere Kollektorelemente über Dachhaken bzw. Sparrenanker am Dachstuhl befestigt. Die Dachkonstruktion wird durch das Gewicht der Kollektoren zusätzlich belastet. Ob eine statische Nachrechnung erforderlich ist, muss von Fall zu Fall entschieden werden.
- Seite 20 Ziegel und Pfannenformen angepasst werden. Grammer Luftkollektoren sind auf der Kollektorrückseite mit einem Rundrohranschluss versehen. Auf diesen Anschlussstutzen wird die mit der Dachdurchführung mitgelieferte Schiebemuffe aufgesteckt. Die Schiebemuffe ist gegen Abrutschen vom Kollektoranschluss zu sichern. Dies kann beispielsweise über Haltewinkel realisiert werden.
- Seite 21 Aussparung für Dachhaken aus Ziegel Dachhaken für Pfannenziegel herausklopfen inkl. Befestigungsschrauben Gesetzter Dachhaken mit verschraubter Welleternit-Dachhaken Querschiene Alu-Montageschiene Montage auf Stehfalzblechdach Mönch-Nonnen-Ziegel TWINSOLAR Handbuch 21...
- Seite 22 4. Schritt - Montageschienen auf Dachhaken montieren ALU- Montageschienen " Je Endkollektor sind zwei Montageschienen vorgesehen " Je Mittelkollektor ist üblicherweise eine Montageschiene ausreichend Querschnitt Alu-Montageschiene 5. Schritt – Kollektorfühlerkabel anschließen und verlegen Anschlußdosen " An jedem Endkollektor ist eine Fühleranschlußdose montiert.
- Seite 23 6. Schritt – Dichtprofil auf Kollektorverbindung aufkleben Kollektorverbindung - Dichtfläche " Zum Abdichten der Kollektor- verbindung ist vor der Kollektormontage ein Dichtungsgummi aufzukleben " Dichtungsgummis (selbstklebend) sind im Lieferumfang enthalten " Dichtungsgummis nur auf einen der beiden zu verbindenden Kollektoren aufkleben ! 6.
- Seite 24 Vertikalmontage " Mit den Montageklemmen werden die Kollektoren auf den Montageschienen verschraubt " Montagehilfe gegen Abrutschen 7. Schritt –Kollektorverbindung untereinander mittels Schnellspannverschluss Kollektorverbindung " Die Kollektoren sind über verstellbare Spannverschlüsse miteinander zu verbinden " Dichtgummis an Dichtflächen ! " Paßstifte an der Kollektorverbindung erleichtern die Ausrichtung der Kollektoren "...
- Seite 25 Optionale Anordnungsvariante Parallelmontage " Parallele Kollektorreihen werden im Abstand von 110 mm montiert Umlenkkollektor " Der Umlenkkollektor wird über die Spannverschlüsse mit den Kollektoren verbunden " An den Dichtflächen ist ebenfalls ein Dichtgummi aufzukleben (Beschreibung Seite 5) TWINSOLAR Handbuch 25...
- Seite 26 1.8.2 Wandmontage-Paket Beispiel: Wandmontagepaket TWINSOLAR 2.0 2 St. Alu-Winkelschienen 60 x 60 x 6 mm, vorgelocht, Länge 2 m (je Kollektor) 1 St. Mauerdurchführung DN 125 mm, Länge 450 mm 1 Pack Schrauben M8 für Kollektorbefestigung Alu-Winkelschienen Wärmegedämmte Mauerdurchführung Mauerwerk •...
- Seite 27 1.8.3 Flachdachmontage-Paket Das Montageset ist geeignet für: • Flachdachaufständerung • Aufständerung auf dem Boden, z.B. im Garten • Wandmontage mit 45° Aufständerung Das Flachdachmontagepaket besteht aus: 2 St. 45° Stützdreiecken je Kollektor (bei Mittelkollektoren nur ein Stützdreieck erforderlich) 2 St. Befestigungsklemmen je Kollektor bei Standardkollektoranlagen 2 St.
-
Seite 28: Allgemeine Hinweise Zur Wartung
1.9 Allgemeine Hinweise zur Wartung 1.9.1 GRAMMER Luftkollektor Glas- Der GRAMMER Luftkollektor selbst hat keine mechanisch bewegten Teile und ist Abdeckung damit wartungsfrei und eigensicher 1.9.2 Befestigungskontrolle der Kollektoren und Gestelle Die Kollektoranlage auf dem Dach ist vom ausführenden Installations- unternehmen ordnungsgemäß... -
Seite 29: Sicherheitshinweis
1.9.5 Luft als Wärmeträger Luft kennt keine Phasenwechsel (Gefrieren oder Sieden), so dass sich diesbezüglich Sicherheitsmaßnahmen ausschließen. Nicht ausschließen lässt sich ein gelegentlicher Kondensatbeschlag an der Innenseite der Abdeck- scheibe nach längeren Stillstandszeiten je nach Luftbetriebsfeuchte und tiefen Außentemperaturen. Nach dem Anfahren der Anlage entfernt sich dieser Beschlag von selbst 1.10 Sicherheitshinweis 1.10.1 Wetter... - Seite 30 1.10.4 Absturzsicherung Ab einer Höhe von 3 m sind für Arbeiten auf geneigten Dachflächen von mehr als 20° bis 60° Absturzsicherungen erforderlich (VBG, 37, § 8). Eine Möglichkeit sind Dachfanggerüste. Der senkrechte Abstand zwischen Arbeitsplatz und der Auffangvorrichtung darf höchstens 5 m betragen. Alternativ kann die oberste Gerüststütze auch als Fanggerüst ausgebildet sein.
- Seite 31 TWINSOLAR 2.0 1006 Ø125 TWINSOLAR Handbuch 31...
- Seite 32 TWINSOLAR 4.0 1006 TWINSOLAR Handbuch 32...
- Seite 33 TWINSOLAR 6.0 1006 TWINSOLAR Handbuch 33...
- Seite 34 TWINSOLAR 8.0 1006 TWINSOLAR Handbuch 34...
- Seite 35 TWINSOLAR 10.0 1006 TWINSOLAR Handbuch 35...
- Seite 36 TWINSOLAR 4.5 2250 1250 TWINSOLAR Handbuch 36...
- Seite 37 TWINSOLAR 8.5 1006 2122 TWINSOLAR Handbuch 37...
- Seite 38 TWINSOLAR 8.5 senkrecht 4250 1200 1200 TWINSOLAR Handbuch 38...
- Seite 39 TWINSOLAR 12.5 1006 2122 TWINSOLAR Handbuch 39...
