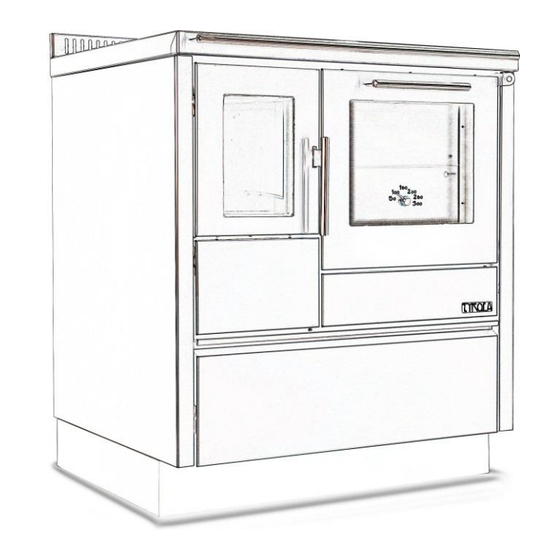

Inhaltszusammenfassung für Ofenseite TYROLA 75
- Seite 1 BEDIENUNGSANLEITUNG TYROLA...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE INFORMATIONEN ................... 4 BESTANDTEILE DES HERDES .................... 6 MONTAGEANLEITUNG ..................... 7 SCHORNSTEIN ........................ 10 STRÖMUNGS- UND RÜCKFLUSSZONE ............... 10 ANSCHLUSS AN DEN SCHORNSTEIN................10 MEHRFACHBELEGUNG....................11 ERSTBEFEUERUNG ......................11 ANZÜNDEN ........................12 LUFTREGULIERUNG ....................... 13 WÄRMEREGULIERUNG ....................13 KOCHEN ........................ -
Seite 4: Wichtige Informationen
WICHTIGE INFORMATIONEN Um eine einwandfreie Funktion des Herdes zu gewährleisten, muss er immer ordnungsgemäß verwendet und regelmäßig gewartet werden. Um die besten Leistungen in Bezug auf Effizienz, Zuverlässigkeit und geringe Emissionen zu erzielen, beachten Sie Folgendes: Holz-und Heizungsherde dürfen NICHT verändert werden, außer dies wird ... - Seite 5 Die Anheizklappe darf nur beim Anfeuern geöffnet werden und muss während des Betriebs geschlossen bleiben. Das gleiche gilt für die Feuerraumtür und die Aschetür, welche die Verbrennungsluft regulieren. Eine Überhitzung kann zu Schäden an der Schamottierung und der Lackierung führen. Schäden durch Überhitzung sind nicht durch die Garantie abgedeckt.
-
Seite 6: Bestandteile Des Herdes
BESTANDTEILE DES HERDES 1-Plattenwinkel hinten 7-frontale Herdstange (optional) 2-Herdkranz 8-Anheizklappe 3-Herdplatte 9-Backrohrtür (wahlweise aus Stahl oder Ceran) 4-Heiztür 10-Reinigungsklappe (wahlweise mit Sichtfenster) 5-Aschetür 11-Schublade 6-fixer Sockel 12-Seitenverkleidung... -
Seite 7: Montageanleitung
MONTAGEANLEITUNG Prüfen Sie vor dem Auspacken die Integrität des Herdes und beachten Sie folgende Punkte: Unsere Herde eignen sich zum Einbau nach DIN 18896. Prüfen Sie vor der Installation den Standort, ob Sie hier ausreichend Platz haben um die Sicherheitsabstände einzuhalten, den Kaminanschluss ob es eventuell Möglichkeiten für weitere Anschlüsse gibt. - Seite 8 Falls der Boden aus brennbarem Material besteht, empfehlen wir einen Bodenschutz aus nicht brennbarem Material zu verwenden. Dieser Schutz sollte den Herd mindestens 500 mm vor und 400 mm seitlich überragen. Wir raten vom Anbringen von Hängeschränken ab. Sollten jedoch welche ...
- Seite 9 Achten Sie darauf, dass die Lüftungsschlitze im Plattenwinkel oder im Sockel nicht verstopft werden. Eine völlige oder teilweise Abdichtung würde die Isolationsfunktion beeinträchtigen dadurch Gefahr einer Beschädigung der umgebenden Möbel erhöhen. Bei dicht schließenden Fenstern, Türen, Dunstabzugshauben, Verbrennungsgeräten usw., sollte eine konstante Belüftung gewährleistet werden.
-
Seite 10: Schornstein
SCHORNSTEIN Strömungs- und Rückflusszone Strömungszone Rückflusszone Rückflusszone DACHSCHRÄGE MINDESTHÖHE VOM HÖHE DER RÜCKFLUSSZONE DACHABLAUF H min 15° 1,00 m 0,5 m 30° 1,30 m 0,8 m 45° 2,00 m 1,5 m 60° 2,60 m 2,1 m ANSCHLUSS AN DEN SCHORNSTEIN RICHTIGE FALSCHE POSITIONIERUNG... -
Seite 11: Mehrfachbelegung
MEHRFACHBELEGUNG Halten Sie bei zwei Rohranschlüssen einen Mindestabstand von 70 cm von einem zum anderen Rohr ein. Halten Sie sich an die gesetzlich vorgeschriebenen Sicherheitsbestimmungen. ERSTBEFEUERUNG Stellen Sie vor dem Betrieb des Herdes sicher, dass Sie das gesamte Verpackungsmaterial entfernt haben. Entfernen Sie eventuelle Aufkleber und entfernen Sie einen Großteil des Fettes von der Herdplatte. -
Seite 12: Anzünden
ANZÜNDEN Reinigen Sie den Feuerraum mittels der mitgelieferten Ascheschaufel. Ziehen Sie am Hebel der Anheizklappe, um den Rauchzug zu umgehen und um so eine rasche Erhitzung des Rauchrohres sowie den korrekten Kaminzug zu erreichen. Diese Phase dauert circa 15-20 Minuten. Nutzen Sie trockenes und zerkleinertes Holz. -
Seite 13: Luftregulierung
Verwenden Sie bei den ersten zwei Ladungen sehr dünnes Holz mit einem Durchmesser von ca. 3 cm, immer unter Beachtung der Maximalbefüllung. Verwenden Sie zum Anzünden kein Zeitungspapier, da dies die Produktion von Flugasche fördert und somit eine häufigere Reinigung des Herdes und des Schornsteins erforderlich wäre. -
Seite 14: Backen
BACKEN Die Ofentemperatur hängt von der Verbrennungsgeschwindigkeit der Brennstoffmenge ab. Wie beim Kochen auf der Herdplatte führt die Menge und Größe des Brennstoffs zu mehr oder weniger hohen Temperaturen. Gehen Sie hier nach demselben Prinzip vor. Um eine konstante Temperatur zu erhalten, Holz in einheitlicher Größe verwenden und die Beladungen in regelmäßigen Abständen vornehmen. -
Seite 15: Reinigung Verkleidung
Reinigung des Herdes hängen im Wesentlichen vom verwendeten Brennstoff und der Betriebsweise ab. Alle Reinigungs- und Wartungsarbeiten nur bei nicht brennendem vollständig abgekühltem Herd durchführen. Während des Erwärmungsprozesses nimmt die Stahlherdlatte zunächst eine gelb-violett-blaue Färbung an und wechselt dann zu der klassischen Farbe anthrazit. -
Seite 16: Reinigung Des Feuerrostes
hierzu keine aggressiven oder pulverförmigen Reinigungsmittel. Verwenden Sie keine Putzwolle oder Scheuermittel. Während der Reinigung die Bewegung immer in Schleifrichtung ausführen. Vermeiden lackierten Oberflächen Verwendung Scheuerlappen und säurehaltigen Reinigungsmitteln. Sind die Flecken besonders hartnäckig, verwenden Sie ein neutrales Reinigungsmittel. Lassen Sie es ein paar Minuten einwirken, bevor Sie es mit einem weichen Tuch abwischen. -
Seite 17: Reinigung Des Backofens
Reinigungstür. Die Reinigungstür befindet sich unterhalb des Backofens. Die Abdeckung durch Lösen der vier Flügelmuttern und der Schutzkappe entfernen. REINIGUNG DES BACKOFENS Die Backrohre der Tyrola bestehen alle aus Edelstahl. Für die Reinigung können die im Handel erhältlichen Reinigungsmittel für Edelstahl verwendet werden. -
Seite 18: Reinigung Der Schublade
Hinweis: Verwenden milde, nicht scheuernde Reinigungsmittel. Vermeiden Druck, Glas nicht beschädigen (Temperaturanzeige + Rahmen). REINIGUNG DER SCHUBLADE Zur Reinigung oder für den Anschluss einer externen Luftzufuhr kann es notwendig sein, die Tür der Schublade unterhalb des Herdes zu entfernen. Gehen Sie dabei wie folgt vor. Schublade komplett ausziehen ... -
Seite 19: Wartung Backofenbeleuchtung
WARTUNG BACKOFENBELEUCHTUNG ACHTUNG! Vor der Durchführung von Wartungsarbeiten an der Beleuchtung den Netzstecker ziehen und überprüfen, ob sicher keine Spannung mehr besteht. Wie bei allen anderen Arbeiten muss der Herd ausgeschaltet und kalt sein. Die Beleuchtung muss mindestens 15-20 Minuten ausgeschaltet sein, damit die Glühbirne abkühlen kann. -
Seite 20: Störungsbehebung
STÖRUNGSBEHEBUNG Störung Ursache Lösung Anheizklappe nicht geöffnet Anheizklappe öffnen Schornsteinzug zu gering Rufen Sie einen Service-Techniker oder Schornsteinfeger, Rauchaustritt um eine Inspektion des Schornsteins vornehmen zu lassen. aus dem Herd Rauchabzug oder Kontrollieren, ob das Verbindungsstück zum Schornstein beim Anheizen Schornstein verschmutzt verstopft ist, überprüfen ob Aschereste den Rost bedecken. -
Seite 21: Leistung Und Emissionen
Stellen Sie sicher, dass das Holz einen Feuchtigkeitsgehalt von unter 16% hat. Backofens wird Schornsteinzug zu gering Rufen Sie einen Service-Techniker oder Schornsteinfeger, schwarz um eine Inspektion des Schornsteins vornehmen zu lassen LEISTUNG UND EMISSIONEN Kg/h °C mg/Nm Tyrola 75 0,09 37,3... -
Seite 22: Garantie
GARANTIE ERKLÄRUNG DER GARANTIEBESTIMMUNGEN Tyrola garantiert, dass die von Ihnen erworbenen Geräte alle Tests und interne Prüfungen durchlaufen haben, in einem guten Zustand und frei von Mängeln in Material und Verarbeitung sind. Das Gerät wurde gemäß langjähriger Erfahrung gefertigt. ALLGEMEINE BESTIMMUNGEN ... -
Seite 23: Arbeiten Außerhalb Der Garantie
Schäden aufgrund des Anschlusses an einen ungeeigneten Schornstein. Schäden wegen Nichteinhaltung der nationalen und lokalen Vorschriften. Schäden aufgrund fehlerhafter, nicht fachgerechter Installation. Die Garantie erlischt, wenn ohne unsere besondere schriftliche Genehmigung von Tyrola S.r.l. nicht ermächtigte Personen Reparaturen vorgenommen oder Ersatzteile fremder Herkunft verwendet werden. -
Seite 24: Notizen
NOTIZEN ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________... - Seite 25 NOTIZEN ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________...
- Seite 26 NOTIZEN ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________...
- Seite 28 Via Ezio Vanoni, sn 37045 San Pietro di Legnago - Verona IT Tel. +39 0442 23694 Fax +39 0442 626821 info@tyrola.it – www.tyrola.it...
