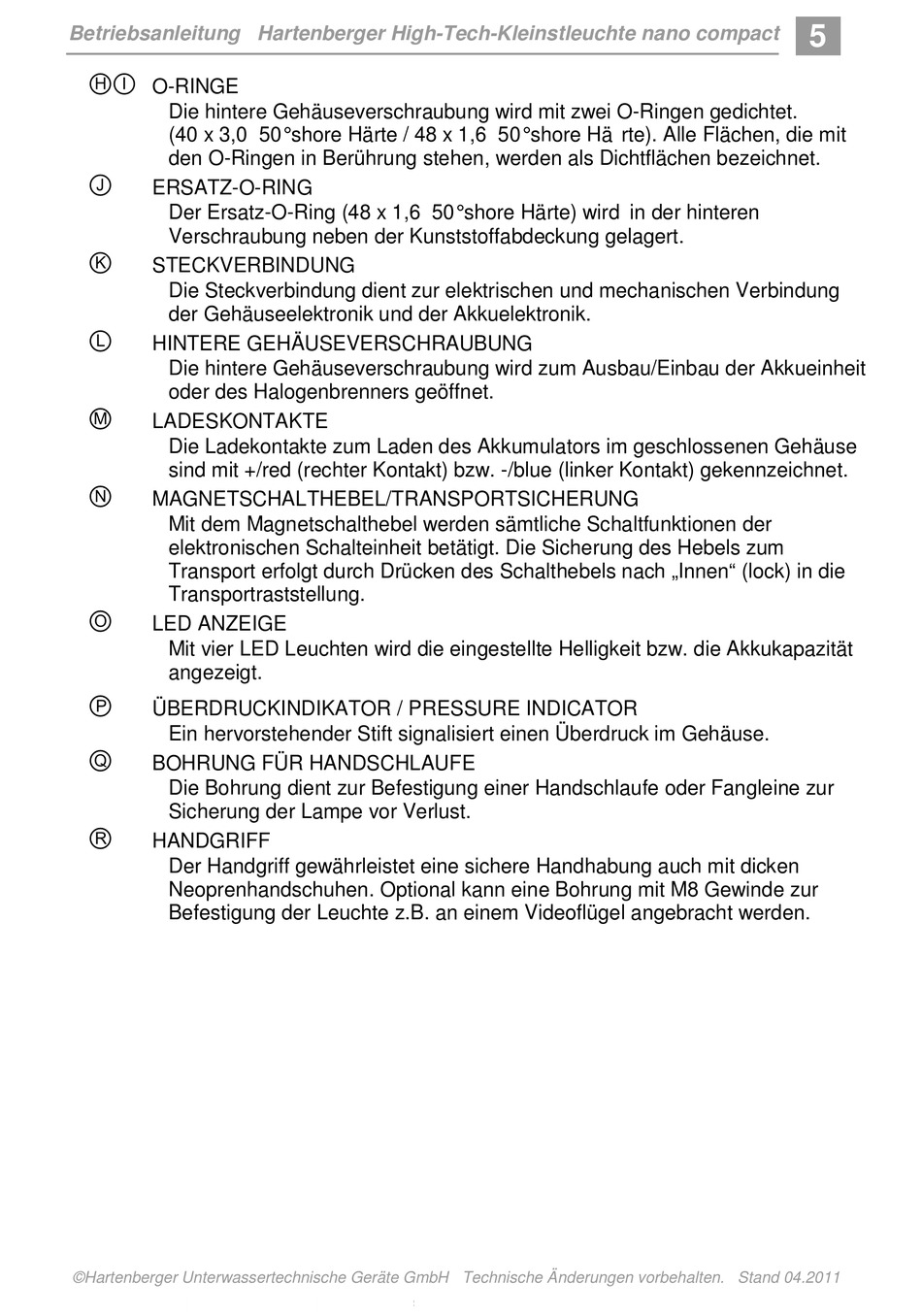

Betriebsanleitung Hartenberger High-Tech-Kleinstleuchte nano compact
HI
O-RINGE
Die hintere Gehäuseverschraubung wird mit zwei O-Ringen gedichtet.
(40 x 3,0 50° shore Härte / 48 x 1,6 50° shore Hä rte). Alle Flächen, die mit
den O-Ringen in Berührung stehen, werden als Dichtflächen bezeichnet.
J
ERSATZ-O-RING
Der Ersatz-O-Ring (48 x 1,6 50° shore Härte) wird in der hinteren
Verschraubung neben der Kunststoffabdeckung gelagert.
K
STECKVERBINDUNG
Die Steckverbindung dient zur elektrischen und mechanischen Verbindung
der Gehäuseelektronik und der Akkuelektronik.
L
HINTERE GEHÄUSEVERSCHRAUBUNG
Die hintere Gehäuseverschraubung wird zum Ausbau/Einbau der Akkueinheit
oder des Halogenbrenners geöffnet.
M
LADESKONTAKTE
Die Ladekontakte zum Laden des Akkumulators im geschlossenen Gehäuse
sind mit +/red (rechter Kontakt) bzw. -/blue (linker Kontakt) gekennzeichnet.
N
MAGNETSCHALTHEBEL/TRANSPORTSICHERUNG
Mit dem Magnetschalthebel werden sämtliche Schaltfunktionen der
elektronischen Schalteinheit betätigt. Die Sicherung des Hebels zum
Transport erfolgt durch Drücken des Schalthebels nach „Innen" (lock) in die
Transportraststellung.
O
LED ANZEIGE
Mit vier LED Leuchten wird die eingestellte Helligkeit bzw. die Akkukapazität
angezeigt.
P
ÜBERDRUCKINDIKATOR / PRESSURE INDICATOR
Ein hervorstehender Stift signalisiert einen Überdruck im Gehäuse.
Q
BOHRUNG FÜR HANDSCHLAUFE
Die Bohrung dient zur Befestigung einer Handschlaufe oder Fangleine zur
Sicherung der Lampe vor Verlust.
R
HANDGRIFF
Der Handgriff gewährleistet eine sichere Handhabung auch mit dicken
Neoprenhandschuhen. Optional kann eine Bohrung mit M8 Gewinde zur
Befestigung der Leuchte z.B. an einem Videoflügel angebracht werden.
©Hartenberger Unterwassertechnische Geräte GmbH Technische Änderungen vorbehalten. Stand 04.2011
5
