7.1 INSTALLATION VON MULTI SPRAY PUMPEN ICON-M433N & ICON-M333N
1.
Positionieren Sie die Pumpe horizontal auf der Fläche.
2.
Befestigen Sie die Pumpe sicher am Boden mittels der Befestigung (N) am Wagengestell (2 Löcher - ø 9).
3.
Verbinden Sie den Ansaugschlauch (E) mit dem Materialeingang an der Pumpe und den Ablaufschlauch (F) mit dem
Ablassventil (D) am Farbfilter.
4.
Verbinden Sie das Schlauchpaket (Material/Luft): Material vorn am Farbfilter (C)/ Luft am Anschluss für Zerstäuberluft (P)
direkt am Bedienpanel.
5.
Erden Sie das freie Ende des Erdungskabels (R).
6.
Verbinden Sie die Multi Spray Pistole nun ebenfalls mit dem anderen Ende des Schlauchpakets (Material/Luft).
7.
Verbinden Sie die Pumpe mit der Betriebsluft (Q).
7.2 INSTALLATION VON AIRLESS PUMPEN ICON-A433N & ICON-A333N
1.
Positionieren Sie die Pumpe horizontal auf der Fläche.
2.
Befestigen Sie die Pumpe sicher am Boden mittels der Befestigung (N) am Wagengestell (2 Löcher - ø 9).
3.
Verbinden Sie den Ansaugschlauch (E) mit dem Materialeingang an der Pumpe und den Ablaufschlauch (F) mit dem
Ablassventil (D) am Farbfilter.
4.
Schließen Sie den Schlauch (Material) vorn an den Farbfilter (C)
5.
Erden Sie das freie Ende des Erdungskabels (R).
6.
Verbinden Sie die Airless Pistole nun mit dem anderen Ende des Schlauchs (Material).
7.
Verbinden Sie die Pumpe mit der Betriebsluft (Q).

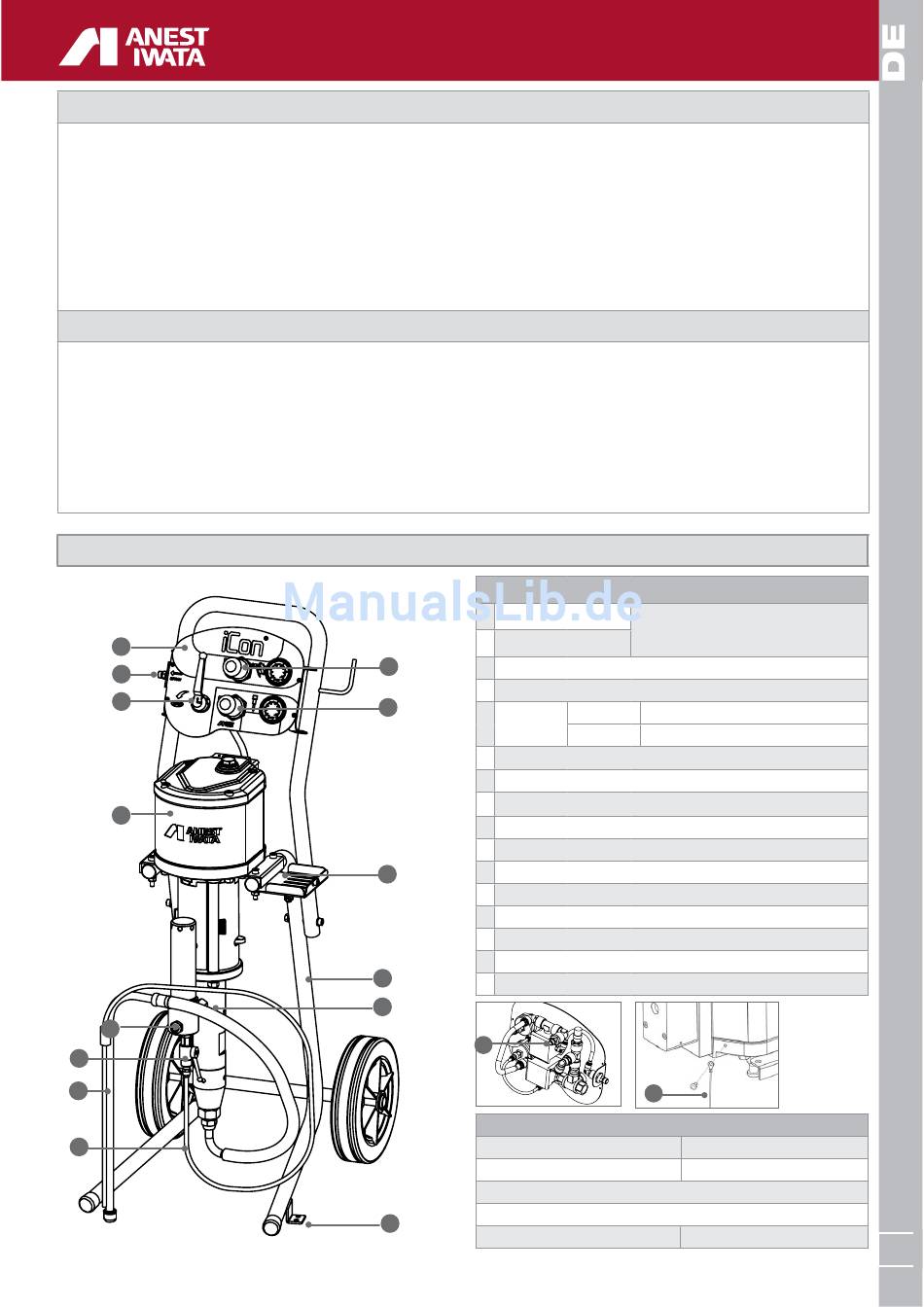

PUMPENKONFIGURATION
O
P
G
A
C
D
E
F
iCon Pumpen - Airless & Multi Spray
H
I
L
M
B
N
PUMPENKONFIGURATION
A Luftmotor
B Materialpumpe
C Farbfilter TF-8N (100 Mesh)
D Ablassventil
50 Mesh
ICON-M333N /-A333N: G1/2"
E Ansaug-
schlauch
15 Mesh
ICON-M433N /-A433N: G1"
F Ablaufschlauch 1.7m - ø 6 x 8
G Notschalter
H Regler für Zerstäuberluft (Pistole)
I Regler für Betriebsluft (Pumpe)
L Ablage
M Wagen
N Befestigung
O Bedienpanel
P Anschluss Zerstäuberluft Pistole (Ausgang)
Q Anschluss Betriebsluft Pumpe (Eingang)
R Erdungskabel 1.6m (ø 6.5)
Q
R
OPTIONAL:
ICON-M333N /-M433N
Luftschlauch zur Pistole G1/4"B
Luftschlauch zur Pumpe G1/4"B
Materialschlauch zur Pistole G1/4"B
Multi Spray Pistole MSGS-200
PUMPEINHEIT
ICON-A333N /-A433N
Airless Pistole ALG7 TE WB
67
