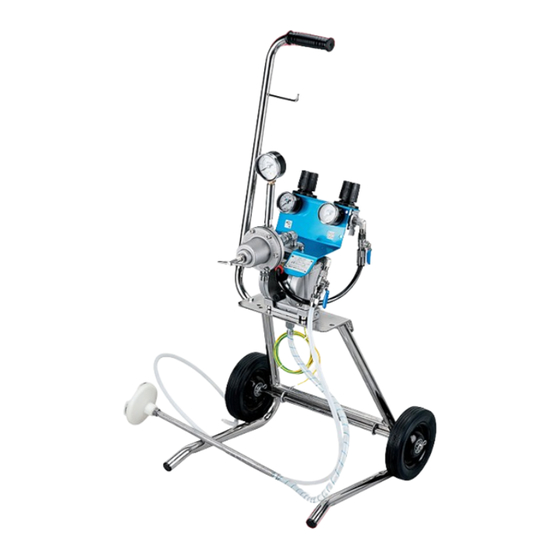

- Seite 1 BEDIENUNGSANLEITUNG DDP 70 B • D O P P E L M E M B R A N DDP 70 B.TE (Aluminium) P U M P E N DDP 70 BN.TE (Edelstahl) DPS 70 C • DRUCKGESPEISTE LACKIERSYSTEME DPS 70 C.TE (Aluminium)
-
Seite 2: Inhaltsverzeichnis
INHALT NUTZUNG DER ANLEITUNG / GARANTIE …………………………………………………………………… 3 SICHERHEITSWARNUNG ……………………………………………………………………………………… 4 TRANSPORT UND HANDLING ………………………………………………………………………………… 6 TRANSPORT ……………………………………………………………………………………………………… 6 TRANSPORT IN KARTONAGE ………………………………………………………………………………… 6 HANDLING ………………………………………………………………………………………………………… 6 ZWISCHENLAGERUNG ………………………………………………………………………………………… 7 ÜBERPRÜFUNG DES GEKAUFTEN PRODUKTS …………………………………………………………… 7 PRODUKTIDENTIFIKATION ……………………………………………………………………………………… 8 TYPDATEN ………………………………………………………………………………………………………… 8 EINHALTUNG DER STANDARDS ………………………………………………………………………………... -
Seite 3: Nutzung Der Anleitung / Garantie
DIE ORIGINALKONFIGURATION DES GERÄTES DARF NICHT VERÄNDERT WERDEN. Stellen Sie nach Erhalt des Gerätes sicher, dass die Lieferung den Bestellangaben entspricht. Sollte dies nicht der Fall sein, so nehmen Sie umgehend Kontakt zu ANEST IWATA auf. WARNUNG Alle Rechte sind vorbehalten. Die Vervielfältigung dieser Anleitung bzw. -
Seite 4: Sicherheitswarnung
1. SICHERHEITSWARNUNG • Lesen und verstehen Sie diese Anleitung. Der Nutzer muss komplett mit den Inhalten dieser Anleitung vertraut sein, inklusive wichtiger Warnhinweise. • Falsche Bedienung (Fehlbedienung) kann zu schweren Verletzungen, Tod, Brand oder Explosion führen. SICHERHEITSFAKTOR • Achten Sie besonders auf Passagen, die zusätzlich mit folgenden Zeichen und Symbolen markiert sind. - Seite 5 WICHTIG Nehmen Sie keine Änderungen am Gerät vor. Sofern Sie Teile austauschen, so stellen Sie sicher, dass Sie ANEST IWATA Originalteile nutzen. Es kann sonst zu unzureichender Leistung oder Versagen des Gerätes kommen. Installieren und halten Sie die Pumpe fern von Regen und Spritzwasser. Es könnte zum Versagen des Gerätes kommen.
-
Seite 6: Transport Und Handling
2. TRANSPORT UND HANDLING TRANSPORT Um das Gerät zu transportieren nutzen Sie nur die unten beschriebenen helfenden Systeme. In jedem Fall stellen Sie sicher, dass der Transport und die Hebevorrichtung das Gewicht des Gerätes mit der Verpackung tragen kann. WARNUNG HALTEN SIE DIE VERPACKUNG IMMER IN VERTIKALER POSITION. -
Seite 7: Zwischenlagerung
ZWISCHENLAGERUNG Stellen Sie während des Transports und der Lagerung sicher, dass Temperaturen zwischen 0 und 40° C nicht unter- bzw. überschritten werden. Im Falle einer Zwischenlagerung stellen Sie sicher, dass das Gerät nicht an Plätzen mit einer hohen Luftfeuchtigkeit gelagert wird. ÜBERPRÜFUNG DES GEKAUFTEN PRODUKTS Wenn Sie das Gerät erhalten haben und bevor Sie es nutzen wollen, stellen Sie sicher, dass dieses während des Transports oder der Lagerung nicht beschädigt wurde. -
Seite 8: Produktidentifikation
Das Hersteller Typenschild befindet sich auf der Membranpumpe (siehe Bild unten). Es darf nicht entfernt werden, auch nicht wenn das Gerät weiterverkauft wird. Bei jeder Kommunikation mit ANEST IWATA ist die Seriennummer auf der Platte bereit zu halten. EINHALTUNG DER STANDARDS Alle Geräte sind in Übereinstimmung mit den geltenden grundlegenden Sicherheitsanforderungen... -
Seite 9: Technische Spezifikationen
4. TECHNISCHE SPEZIFIKATIONEN PUMPE DPS-70 C.TE DPS-70 CN.TE PUMPEVERSION DDP-70B DDP-70 BN Pumpen Ausführung Alluminio Acciaio inox Luft-Arbeitsdruck 1.5~7 bar (22~100 psi) 7 bar (100 psi) Max. Material- Arbeitsdruck Lufteinlass G 1/4” Materialauslass G 3/8” Materialeinlass G 1/4” Materialversorgung Bei 30 Zyklen Pro Minute 0.6 lt./min Materialversorgung Bei 200 Zyklen Pro Minute 6 lt./min... -
Seite 10: Dps_Modelle
4.1 DPS_MODELLE Auf GESTELL DPS 70-1C.TE DPS 70-1CN.TE DDP Version montiert auf Gestell, mit Materialdruckregler, 2 Luftdruckreglern (für Pumpe und Pistole), Saugeinrichtung mit Filter, Materialrücklauf, 1 Überdruckventil, 1 Kugelhahn mit Ablauföffnung. • PR-5BL Materialdruckregler für DPS 70-1C.TE • PR-5BLN Materialdruckregler für DPS 70-1CN.TE DPS 70-2C.TE DPS 70-2CN.TE Auf DECKEL... -
Seite 11: Dps_Modelle Masse & Gewicht
Auf WANDHALTERUNG DPS 70-4C.TE DPS 70-4CN.TE DDP Version montiert auf Wandhalterung, mit Materialdruckregler, 2 Luftdruckreglern (für Pumpe und Pistole),Saugeinrichtung mit Filter, Materialrücklauf, 1 Überdruckventil, 1 Kugelhahn mit Ablauföffnung. • PR-5BL Materialdruckregler für DPS 70-4C.TE • PR-5BLN Materialdruckregler für DPS 70-4CN.TE Auf WAGEN (mit Trichter) DPS 70-36C.TE DPS-70 36CN.TE... -
Seite 12: Sicherheitssysteme
Auf der Pumpe sind einige Symbole mit Sicherheitswarnungen zu finden, die von jedem befolgt werden müssen, der das Gerät benutzt. WARNUNG ANEST IWATA ÜBERNIMMT KEINERLEI GEWÄHR FÜR SCHÄDEN ODER UNFÄLLE, DIE DARAUS RESULTIEREN, DASS DIE SICHERHEITSREGELN NICHT EINGEHALTEN WERDEN. DIE VERANTWORTUNG LIEGT BEIM NUTZER SELBST. -
Seite 13: Verarbeitbare Materialien
ANEST IWATA. Die technischen Eigenschaften der Pumpe müssen dann ggf. an spezielle Materialien angepasst werden. Das Unternehmen ANEST IWATA ist nicht verantwortlich für Unfälle aufgrund der Verwendung der Pumpe durch nicht autorisiertes und nicht qualifiziertes Personal bzw. aufgrund der Verwendung für Zwecke, die von den oben genannten abweichen. -
Seite 14: Pumpenbetrieb
PUMPENBETRIEB BETRIEBSBESCHREIBUNG Ausgehend von einer einfachen Herstellung, besteht der Vorgang aus zwei de Membranbewegun- gen Druckbeaufschlagung und Materialübertragung. Zwei Membrane sind hierbei am Ende einer Stange befestigt. Die komprimierte Luft tritt in die Luftkammer von Seite A ein (siehe Bild 1). Die Membran wird, das Material drückend, nach links geführt. -
Seite 15: Installation Und Start
6. INSTALLATION UND START INSTALLATIONSBEDINGUNGEN Der Installierende muss die ATEX Klassifizierung des Installationsbereiches sowie die Risiken ken- nen, die durch eine eventuelle explosive Umgebung entstehen können. Er muss Achtung auf Explosions- und Feuerrisiken geben, um so die am besten geeignetsten Schutzvorkehrungen tref- fen zu können. -
Seite 16: Installation Von Dps Modellen
6.3 INSTALLATION VON DPS_MODELLEN A - GESTELL | WAGEN GILT FÜR ALLE TYPEN 1. Entfernen Sie die staubdichten Kappen (B, E, F, H, I auf Seite 21) 1. Fürdie Materialrückführung verbinden Sie den Ablasssch- 2. Nehmen Sie das Pumpenteil durch Entfernen der Sechskantschrauben (M6) aus der Halterung lauch mit dem Zwei-Wege- Ventil. - Seite 17 TYP: WAGEN 1. Stecken Sie die folgenden Teile in numerischer Reihenfolge zusammen und befestigen Sie sie am Gestell. 3. Vollgummireifen hex. Mutter 4. Scheibe 2. Scheibe Achse “U” Bolzen 1. Stift* 5. Stift* * Legen Sie das Ende des Stifts in die Achsbohrung Angebracht.
-
Seite 18: D - Typ: Wandhalterung
TYP: WANDHALTERUNG 1. Entfernen Sie die staubdichten Kappen (B, E, F, H, I auf Seite 21) 2. Nehmen Sie das Pumpenteil durch Entfernen der Sechskantschrauben (M6) aus der Halterung 3. Klappen Sie die Halterung aus und positionieren Sie die Pumpe mit Sechskantschrauben (M6) in der richtigen Position an der Halterung 4. -
Seite 19: Nutzung
Regeln ein. ANEST IWATA lehnt jede Verantwortung ab, wenn der Nutzer die Sicherheitsvorkehrungen und Regeln nicht erfüllt. ANEST IWATA ist nicht haftbar für Nachlässigkeit bei der Verwendung der Pumpe. • Wenn das System nicht ordnungsgemäß verwendet wird, könnte es versagen und ggf. schwe- re Schäden verursachen. -
Seite 20: Start
WARNUNG DIE PUMPE MUSS VOR DER ERSTEN VERWENDUNGBZW. BEI LÄNGERER NICHTNUTZUNG UND FARBWECHSEL GEREINIGT WERDEN. START Bevor Sie mit der Arbeit beginnen, starten Sie die Pumpe gemäß den nachfolgenden Instruktionen: 1. Verbinden Sie das Erdungskabel mit dem Boden. 2. Für alle Modelle mit Saugrohr: tauchen sie es in den Materialbehälter, aus welchem gepumpt werden soll. -
Seite 21: Falsche Und Gefährliche Nutzung
A) Auslasskugelhahn B) Zwei-Wege-Ventil C) Luftdruckminderer Pumpe D) Luftdruckminderer Lackierpistole E) Leitungsverbindung F) Luftanschluss zur Lackierpistole G) Sicherheitsventil H) Farbeinlass I) Materialdruckregler Staubdichte Kappe (weiblich): B), E), F), H), I) Deckelmodell: H) nicht inbegriffen (Staubdichte Kappe männlich) FALSCHE UND GEFÄHRLICHE NUTZUNG Eine falsche Erdung, eine unzureichende Belüftung, Flammen oder Funken können Feuer oder Explosionen auslösen. -
Seite 22: Druckablassprozess
DRUCKABLASSPROZESS WARNUNG 1. Schließen Sie die Luftzufuhr zur Lackierpistole. 2. Schließen Sie die Luftzufuhr zur Pumpe (Auslasskugelhahn). 3. Stellen Sie sicher, dass das Rezirkulationsrohr nicht verstopft ist. Dann öffnen Sie nach und nach das Zwei-Wege-Ventil und lassen es offen. 4. Halten Sie die Lackierpistole fest und lehnen es an den geerdeten Metallbehälter, ziehen Sie den Abzugshebel, um den Druck freizusetzen. -
Seite 23: Wartung Und Inspektion
8. WARTUNG UND INSPEKTION ALLGEMEINE HINWEISE Eine angemessene Wartung ist wichtig für eine längere Laufzeit der Geräte sowie die Sicherstellung deren Effizienz. Alle Wartungsarbeiten müssen von qualifiziertem Personal durchgeführt werden. Die Pumpenkonstruktion und die verarbeiteten Materialien, begrenzen die Wartungsarbeiten auf eine einfache regelmäßige Reinigung. -
Seite 24: Demontage Von Deckel, Verbinder & Luftbetriebsventil
8.5 DEMONTAGE VON DECKEL, VERBINDER & LUFTBETRIEBSVENTIL Schalldämpfer Oberer Adapter Bolzen mit unterlegscheibe Doppelmembran Stange Unterer Adapter Dichtungen Deckel 8.6 DEMONTAGE MEMBRAN Entfernen Sie die beiden Muttern mit einem 10er Halten Sie die flache Seite der Mitte der Stange mit Schlüssel. -
Seite 25: Einlass- Und Auslassventil
DEMONTAGE EINLASS- UND AUSLASSVENTIL WICHTIG – Stellen Sie sicher, dass sich die Dichtung im Sitz befindet, bevor Sie den Ventilsitz einfügen. Wenn nicht, kann es zu Materialausströmungen kommen. – Prüfen Sie die Richtung des Ventilsitzes. Entfernen Sie die Dichtung, den Sitz und die Stahlkugel. Ersetzen Sie abgenutzte oder beschädigte Teile. -
Seite 26: Materialdruckregler - Pr-5Bl - Pr-5Bl Wb - Pr-5Bln
9. MATERIALDRUCKREGLER 9.1 TECHNISCHE DATEN MATERIALDRUCKREGLER | PR-5BL - PR-5BLN MODELL PR-5BL PR-5BLN Material Aluminium Edelstahl Gewicht 850g 1020g max. Primärdruck 7.0 bar max. Fördermenge 1.5 l/min. Druckbereich 3.0 bar Anschluss innen G 3/8” Anschluss außen G 3/8” DE- UND REMONTAGE MATERIALDRUCKREGLER WICHTIG Wenn Sie Hauptteil, Steigrohr und Manometer demontieren, verwenden Sie bei jedem Gewindeabschnitt Dichtmittel, um die Luftdichtheit zu gewährleisten. -
Seite 27: Verbindung Herstellen Mit Zweifachanschluss (Wahlfrei)
REMONTAGE (Bezugnahme: Abschnitt 10.3 - Seite 30) 1. Überprüfen Sie jeden Abschnitt auf Beschädigungen und Fremdkörper. 2. Bringen Sie den Membranhalter (11), die Membran (12), den O Ring (14), den Membranhalter (13) und die Federscheibe (15) in den Membranbolzen (10) an und ziehen Sie die Sechskantmutter (16) an. -
Seite 28: Ersatzteile
10. ERSATZTEILE 10.1 DPS_DOPPELMEMBRANPUMPEN Rif. Beschreibung MATERIALDRUCKREGLER LUFTDRUCKREGLER VERBINDUNGSNIPPEL ANSCHLUSS BOLZEN MIT UNTERLEGSCHEIBE KUGELVENTIL NIPPEL * ROHR BOLZEN MIT UNTERLEGSCHEIBE ANSCHLUSS NIPPEL 1: für Edelstahl 10.2 DDP_DOPPELMEMBRANPUMPEN Rif. Beschreibung Q.ty Note HAUPTGEHÄUSE • DECKEL • ADAPTER • INNENSECHSKANTSTECKER DICHTUNG STAHLKUGEL ERDUNGSKABEL BOLZEN MIT UNTERLEGSCHEIBE BOLZEN MIT UNTERLEGSCHEIBE... - Seite 29 DPS_ DDP_DOPPELMEMBRANPUMPEN DOPPELMEMBRANPUMPEN...
-
Seite 30: Beschreibung
10.3 MATERIALDRUCKREGLER - A) PR-5BL | PR-5BLN Pos. Beschreibung ANSCHLUSS G3/8” VENTILFEDER HARTMETALLKUGEL O RING HARTMETALLSITZ DICHTUNG SECHKANTMUTTER KÖRPER / GEHÄUSE • ANSCHLUSSSTÜCK G1/4”-G3/8” MEMBRANSCHRAUBE MEMBRANHALTER MEMBRAN MEMBRANSTOPPER O RING FEDERRING SECHSKANTMUTTER BOLZEN MIT UNTERLEGSCHEIBE EINSTELLFEDER MEMBRANKAPPE FEDER STOPPER SECHSKANTMUTTER EINSTELLSCHRAUBE STEIGLEITUNG MANOMETER... -
Seite 31: Zubehör
10.5 LUFTREGLER - B) Beschreibung Pos. Menge PLATTE LUFTREGLER MANOMETER R1/8” “L” ANSCHLUSS R1/4”x G1/4” “L” ANSCHLUSS R1/4”x R1/4” KUGELVENTIL RC1/4”x R1/4” SCHRAUBE Ø10 x RC1/4” SICHERHEITSVENTIL R1/8” 10.6 ZUBEHÖR Pos. WAGEN WAGEN GESTELL ACHSE “U” BOLZEN _ 4 SECHSKANT 2 + 4 STIFT DICHTUNGSRINGE... -
Seite 32: Ansaugrohr Und Ablassschlauch
10.7 ANSAUGROHR UND ABLASSSCHLAUCH Pos. Beschreibung Menge ANSAUGROHR SET FÜR PUMPENMODELLE: AUF GESTELL, AUF WAGEN, AUF WANDHALTERUNG Pic. 1 ANSAUGROHR ANSAUGROHR SET FÜR PUMPENMODELL: AUF DECKEL Pic. 2 ANSAUGROHR SAUGFILTER SET FÜR ALLE PUMPENMODELLE Pic. 3 SAUGFILTER FILTER 50 MESH SPANGE FÜR FILTER ABLASSSCHLAUCH SET FÜR PUMPENMODELLE: AUF GESTELL, AUF WAGEN, AUF WANDHALTERUNG Pic. -
Seite 33: Problembehandlung
11. PROBLEMBEHANDLUNG 11.1 PROBLEM, GRUND UND LÖSUNG WICHTIG: Ersatzteile, die mit einem [#] gekennzeichnet sind, müssen ANEST IWATA Originalteile sein.Es kann ansonsten zu einem Ausfall des Systems kommen. PROBLEM GRUND LÖSUNG Die Druckluft erreicht den Pumpenluftein- Schließen Sie die Druckluft an. - Seite 34 PROBLEM GRUND LÖSUNG Der Druckregler, das Zwei-Wege-Ventil Öffnen sie den Druckregler, das Zwei- und die Lackierpistole sind geschlossen? Wege-Ventil und die Lackierpistole. Folgende Teile sind mit verfestigter Farbe verstopft? Saugfilter. Reinigen und ersetzen Sie den Filter. Saugschlauch. Entfernen Sie die Verstopfung. Alle Pumpenmaterialkanäle.
-
Seite 35: Ausrüstung
PROBLEM GRUND LÖSUNG Folgende Teile sind mit verfestigter Farbe verstopft? Saugfilter Reinigen und ersetzen Sie den Filter. Saugschlauch Entfernen Sie die Verstopfung. Alle Pumpenmaterialkanäle Entfernen Sie die Verstopfung. Der Material-ausfluss Alle Materialdruckreglerkanäle Entfernen Sie die Verstopfung. verringert sich. Die folgenden Teile sind beschädigt oder abgenutzt? Kugelsitze Ersetzen Sie diese. - Seite 36 ANEST IWATA Deutschland GmbH Dubai - UNITED ARAB EMIRATES Leipzig - GERMANY info@anest-iwata-me.com info@anest-iwata.de www.anest-iwataeu.com www.anest-iwata.de ANEST IWATA France S.A. ANEST IWATA Motherson Coating Equipment Ltd. Saint Quentin Fallavier, Lyon - FRANCE Noida - INDIA info@anest-iwata.fr sales@aim.motherson.com www.anest-iwata.fr www.motherson.com/anest-iwata-motherson.html ANEST IWATA U.K. Ltd.
