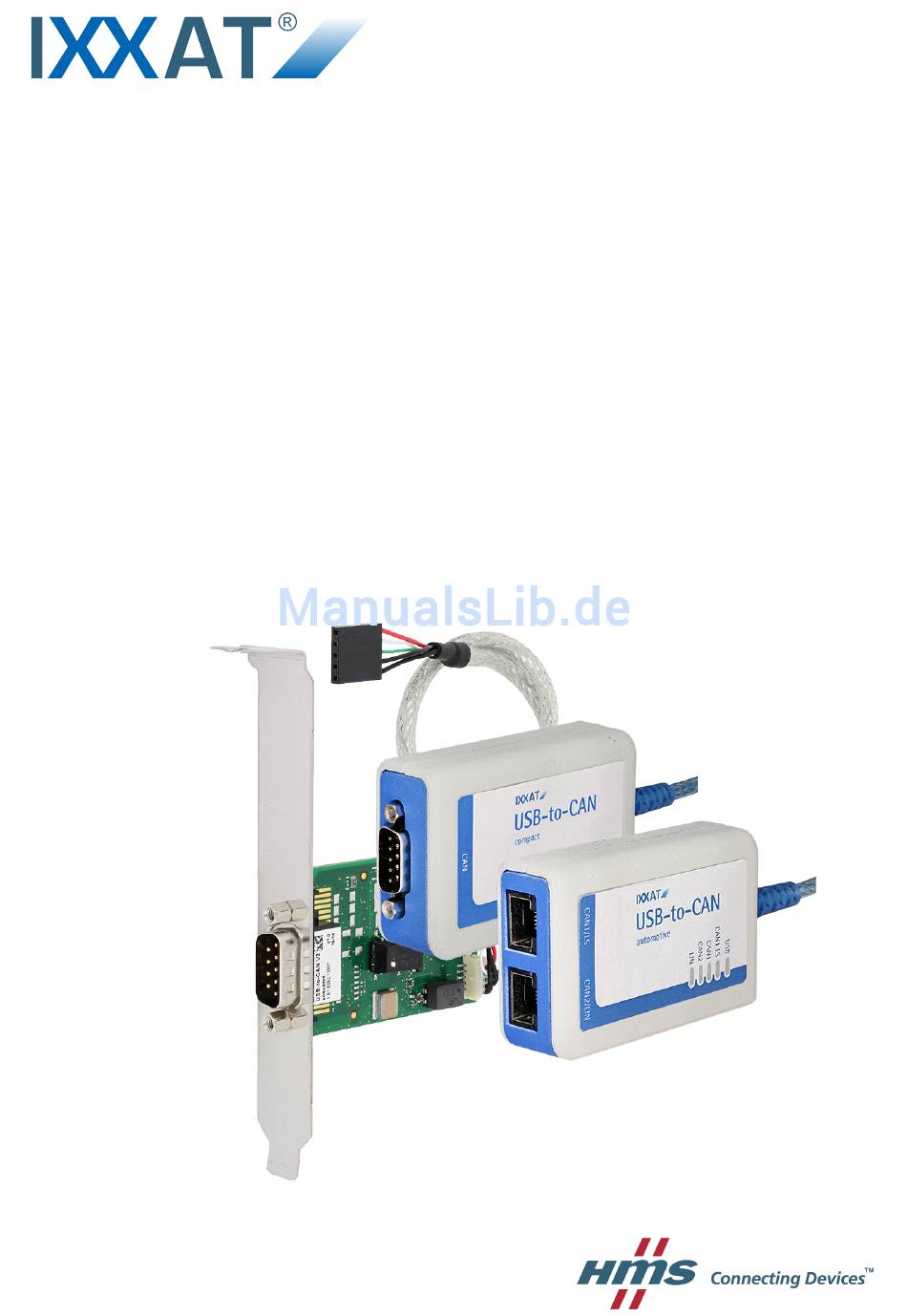

- Seite 1 USB-to-CAN Compact | Embedded | Automotive | Professional BENUTZERHANDBUCH 4.01.0280.10000 2.3 DEUTSCH...
- Seite 2 Wichtige Benutzerinformation Haftung Dieses Dokument wurde mit größter Sorgfalt erstellt. Bitte informieren Sie HMS Industrial Networks über Unge- nauigkeiten oder Versäumnisse. Die Daten und Illustrationen in diesem Dokument sind nicht verbindlich. Wir, HMS Industrial Networks, behalten uns das Recht vor, unsere Produkte gemäß unseres Grundsatzes der kontinuierli- chen Produktentwicklung zu modifizieren.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Benutzerführung ......................3 Mitgeltende Dokumente....................3 Dokumenthistorie......................3 Eingetragene Warenzeichen...................3 Konventionen ........................4 Sicherheitsanweisungen....................5 Informationen zur EMV....................5 Allgemeine Sicherheitshinweise ..................5 Lieferumfang ........................5 Produktbeschreibung ....................6 USB-to-CAN Compact und Embedded................6 USB-to-CAN Professional ....................7 USB-to-CAN Automotive....................7 Installation ........................8 Software installieren.......................8 Hardware installieren .....................8 5.2.1 USB anschließen.................... - Seite 4 Inhaltsverzeichnis Technische Daten......................15 Fehlerbehebung ......................16 10 Reinigung ........................17 11 Support/Hardware zurücksenden................17 11.1 Support ........................17 11.2 Hardware zurücksenden....................17 12 Entsorgung ........................17 A Konformitätserklärungen.................... 19 EMV Konformitätserklärung (CE) ..................19 FCC Compliance Statement ..................19 Entsorgung und Recycling ....................20 USB-to-CAN Benutzerhandbuch 4.01.0280.10000 2.3...
-
Seite 5: Benutzerführung
Mai 2017 Kleinere Korrekturen, markenrechtliche Informationen hinzugefügt Oktober 2017 Kleinere Korrekturen, Änderungen in Kapitel LIN-Interface Eingetragene Warenzeichen IXXAT ist ein registriertes Warenzeichen von HMS Industrial Networks AB. Alle anderen er- ® wähnten Warenzeichen sind Eigentum der jeweiligen Inhaber. USB-to-CAN Benutzerhandbuch... -
Seite 6: Konventionen
Benutzerführung 4 (22) Konventionen Handlungsaufforderungen und Resultate sind wie folgt dargestellt: ► Handlungsaufforderung 1 ► Handlungsaufforderung 2 ➨ Ergebnis 1 ➨ Ergebnis 2 Listen sind wie folgt dargestellt: • Listenpunkt 1 • Listenpunkt 2 Fette Schriftart wird verwendet, um interaktive Teile darzustellen, wie Anschlüsse und Schalter der Hardware oder Menüs und Buttons in einer grafischen Benutzeroberfläche. -
Seite 7: Sicherheitsanweisungen
Sicherheitsanweisungen 5 (22) Sicherheitsanweisungen Informationen zur EMV Gefahr von Interferenzen mit Radio- oder Fernsehgeräten bei Einsatz in Büro- oder Wohnbereich! Das Produkt ist ein Gerät der Klasse B. Ausschließlich beiliegendes Zubehör oder HMS Zubehör, bestimmt für die Verwendung mit dem Gerät, verwenden. Sicherstellen, dass Schirm der Schnittstellen auf Gerätesteckern und Gegenstelle aufliegt. -
Seite 8: Produktbeschreibung

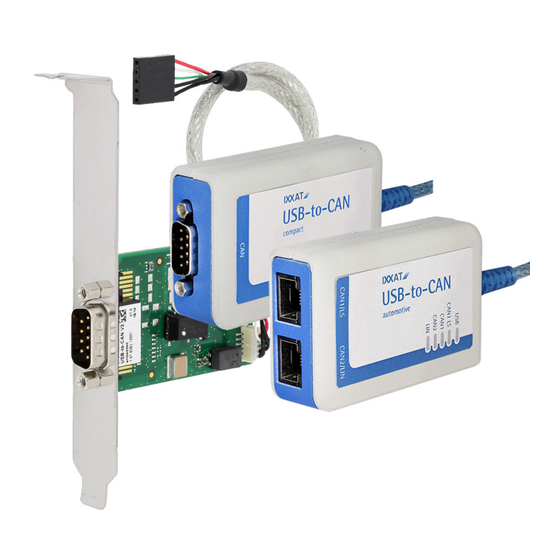

Produktbeschreibung 6 (22) Produktbeschreibung Das USB-to-CAN ist ein aktives USB-Interface, das dem Anwender erlaubt, abhängig von der Variante, bis zu zwei CAN-High-Speed-Kanäle, einen CAN-Low-Speed-Kanal und einen LIN- Kanal zu überwachen und zu kontrollieren. USB-to-CAN Compact und Embedded Fig. 1 USB-to-CAN Compact (D-Sub-9 und RJ45) Fig. -
Seite 9: Usb-To-Can V2
Produktbeschreibung 7 (22) USB-to-CAN Professional Fig. 3 USB-to-CAN Professional • USB 2.0 Hi-Speed (480 MBit/s) • 2 x CAN-High-Speed-Kanal entsprechend ISO 11898-2 • CAN-Bus galvanisch getrennt (beide CAN-Kanäle sind auf dem gleichen Potential) • Feldbusanschluss: 2 x RJ45 • 2 x RJ45 auf D-Sub-9 Adapterkabel USB-to-CAN Automotive Fig. -
Seite 10: Installation
Software installieren Für den Betrieb des Interface wird ein Treiber benötigt. Windows ► VCI-Treiber installieren (siehe Installationsanleitung VCI-Treiber). Linux und Echtzeit-Betriebssysteme ► Informationen zu unterstützten Betriebssystemen und Interfaces auf www.ixxat.com beachten. Hardware installieren 5.2.1 USB anschließen Fehlfunktion durch Verlängerungskabel! Entsprechend der USB-Spezifikation Interface direkt oder über aktiven USB-Hub an Computer anschließen. -
Seite 11: Usb-To-Can V2 Embedded Anschließen
Installation 9 (22) 5.2.2 USB-to-CAN Embedded anschließen Gefahr von ESD-Schäden durch unsachgemäße Handhabung! ESD-Schutzmaßnahmen beachten, um Sachbeschädigung zu verhindern. Beschädigung durch falsche Polarität oder falsche Spannungsversorgung! Sicherstellen, dass Spannungsversorgung korrekt verbunden und von empfohlenem Typ ist. Anschluss: • USB-Kabel mit 5-Pin-Buchse (weiblich) •... -
Seite 12: Can-Feldbus Anschließen
Installation 10 (22) 5.2.3 CAN-Feldbus anschließen Die Belegung der Feldbus-Anschlüsse (D-Sub-9 und RJ45) stimmt überein mit CiA 303-1. Der Schirm des CAN-Anschlusses ist über einen 1 MΩ Widerstand und einen 10 nF Kondensa- tor mit der Masse der CAN-Ankopplung verbunden. USB_shield ist über einen 4,7 nF Konden- sator mit CAN_shield verbunden. -
Seite 13: Lin-Feldbus Anschließen
Installation 11 (22) 5.2.4 LIN-Feldbus anschließen LIN-Funktionalität ist ausschließlich verfügbar mit USB-to-CAN Automotive. Das LIN-Interface kann LIN-Frames gemäß LIN-Spezifikation V1.3 und V2.0/2.1 empfangen und senden. Das LIN-Interface kann als Master konfiguriert werden. ► Um LIN-Interface zu verwenden, Spannung von 12 V DC (Spannungsbereich 8 bis 18 V DC) an Pin VBAT anschließen (siehe Pinbelegung USB-to-CAN... -
Seite 14: Betrieb
Betrieb 12 (22) Betrieb Die implementierten LEDs variieren abhängig von der Variante des USB-to-CAN LED-Felder der unterschiedlichen Varianten Compact Professional Automotive CAN1 LS CAN1 CAN1 CAN2 CAN2 USB LED Die USB LED zeigt den Status der USB-Kommunikation. LED-Status Beschreibung Bemerkungen Keine Kommunikation Gerät nicht initialisiert, Spannungsversorgung prüfen. -
Seite 15: Lin Led
Betrieb 13 (22) LIN LED LIN-Funktionalität ist ausschließlich verfügbar mit USB-to-CAN Automotive. LED-Status Beschreibung Bemerkungen Keine Kommunikation Keine Kommunikation auf LIN-Bus oder Gerät ist nicht mit LIN-Bus verbunden. Grün blinkend Kommunikation vorhanden LED wird mit jeder Nachricht getriggert. Rot blinkend Kommunikation mit Fehlern Beim Senden oder Empfangen einer LIN-Nach- richt wurde ein Fehler entdeckt. -
Seite 16: Zusätzliche Komponenten
Auf dem Interface ist kein Bus-Abschlusswiderstand für den CAN-Bus vorhanden. HMS Indust- rial Networks bietet einen Bus-Abschlusswiderstand als Durchführungsstecker an. Fig. 6 CAN-Bus-Abschlusswiderstand ► Für Bestellinformationen siehe www.ixxat.com. Adapterkabel HMS Industrial Networks bietet ein RJ45 auf D-Sub-9 Adapterkabel an. Fig. 7 Adapterkabel ►... -
Seite 17: Technische Daten
Technische Daten 15 (22) Technische Daten USB-Schnittstelle USB 2.0, Hi-Speed (480 MBit/s) Microcontroller/RAM/Flash 32 Bit/192k Byte/512 kByte Abmessungen 80 x 50 x 22 mm Gewicht Circa 100 g Spannungsversorgung Via USB, 5 V DC/300 mA Galvanische Trennung 800 V DC/500 V AC for 1 min Betriebstemperatur -20 bis +70 °C Lagerungstemperatur... -
Seite 18: Fehlerbehebung
Fehlerbehebung 16 (22) Fehlerbehebung USB LED ist aus nach Installation. Keine Kommunikation ► Sicherstellen, dass Gerät korrekt mit USB-Anschluss verbun- den ist. ► Spannungsversorgung prüfen. ► Sicherstellen, dass Gerät und Treiber korrekt initialisiert sind. Gerät funktioniert nicht. Adapterkabel entspricht nicht der ►... -
Seite 19: Reinigung
Reinigung 17 (22) Reinigung ► Gerät von Spannungsversorgung trennen. ► Schmutz mit weichem, chemisch unbehandeltem, trockenen Tuch entfernen. Support/Hardware zurücksenden Folgende Informationen im Support-Bereich auf www.ixxat.com beachten: • Informationen zu Produkten • FAQ-Listen • Installationshinweise • aktuelle Produktversionen • Updates 11.1... - Seite 20 Diese Seite wurde absichtlich leer gelassen...
-
Seite 21: Konformitätserklärungen
EMV Konformitätserklärung (CE) Dieses Produkt entspricht der EG Richtlinie über die elektromagnetische Verträglichkeit. Weite- re Informationen und die Konformitätserklärung finden Sie auf www.ixxat.com. FCC Compliance Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: •... -
Seite 22: Entsorgung Und Recycling
Appendix A: Konformitätserklärungen 20 (22) Entsorgung und Recycling Sie müssen dieses Produkt ordnungsgemäß entsprechend lokaler Gesetzen und Richtlinien entsorgen. Weil dieses Produkt elektronische Komponenten enthält, muss es getrennt von Haushaltsmüll entsorgt werden. Bei Altprodukten kontaktieren Sie lokale Behörden, um über Entsorgungs- und Recyclingmöglichkeiten informiert zu werden, oder geben Sie es einfach bei ihrem lokalen HMS-Geschäft ab, oder senden Sie es an HMS zurück. - Seite 23 Diese Seite wurde absichtlich leer gelassen...
- Seite 24 last page © 2017 HMS Industrial Networks AB Box 4126 300 04 Halmstad, Sweden info@hms.se 4.01.0280.10000 2.3.5658 / 2017-10-10T14:43:57...
