- Seite 1 USB-to-CAN Plugin BENUTZERHANDBUCH 4.01.0288.10000 2.0 de-DE DEUTSCH...
-
Seite 2: Haftungsausschluss
Wichtige Benutzerinformation Haftungsausschluss Die Angaben in diesem Dokument dienen nur der Information. Bitte informieren Sie HMS Industrial Networks über eventuelle Ungenauigkeiten oder fehlende Angaben in diesem Dokument. HMS Industrial Networks übernimmt keinerlei Verantwortung oder Haftung für etwaige Fehler in diesem Dokument. HMS Industrial Networks behält sich das Recht vor, seine Produkte entsprechend seinen Richtlinien der kontinuierlichen Produktentwicklung zu ändern. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Benutzerführung ......................... 3 Zielgruppe ........................3 Mitgeltende Dokumente ....................3 Dokumenthistorie ......................3 Eingetragene Warenzeichen....................3 Konventionen........................4 Sicherheitsanweisungen ..................... 5 Informationen zur EMV .....................5 Allgemeine Sicherheitshinweise..................5 Bestimmungsgemäße Verwendung ..................5 Lieferumfang ........................5 Produktbeschreibung ......................6 Installation........................... 7 Software installieren......................7 Hardware installieren .......................7 Anschlüsse ........................... - Seite 4 Technische Daten ......................14 10 Fehlerbehebung ........................ 15 11 Reinigung ........................... 16 12 Support/Hardware zurücksenden ..................16 12.1 Support ........................16 12.2 Hardware zurücksenden....................16 13 Entsorgung......................... 16 Abmessungen ........................17 Konformitätserklärungen....................18 EMV Konformitätserklärung (CE)..................18 FCC Compliance Statement ....................18 Entsorgung und Recycling....................
-
Seite 5: Benutzerführung
Installationsanleitung VCI-Treiber Dokumenthistorie Datum Version Beschreibung Juli 2020 Überarbeitet und in neuem Design aufbereitet Eingetragene Warenzeichen Ixxat ® ist ein registriertes Warenzeichen von HMS Industrial Networks AB. Alle anderen erwähnten Warenzeichen sind Eigentum der jeweiligen Inhaber. USB-to-CAN Benutzerhandbuch 4.01.0288.10000 2.0 de-DE... -
Seite 6: Konventionen
Benutzerführung 4 (20) Konventionen Handlungsaufforderungen und Resultate sind wie folgt dargestellt: ► Handlungsaufforderung 1 ► Handlungsaufforderung 2 → Ergebnis 1 → Ergebnis 2 Listen sind wie folgt dargestellt: • Listenpunkt 1 • Listenpunkt 2 Fette Schriftart wird verwendet, um interaktive Teile darzustellen, wie Anschlüsse und Schalter der Hardware oder Menüs und Buttons in einer grafischen Benutzeroberfläche. -
Seite 7: Sicherheitsanweisungen
Sicherheitsanweisungen 5 (20) Sicherheitsanweisungen Informationen zur EMV Gefahr von Interferenzen mit Radio- oder Fernsehgeräten bei Einsatz in Büro- oder Wohnbereich! Das Produkt ist ein Gerät der Klasse B. Ausschließlich beiliegendes Zubehör oder HMS-Zubehör, bestimmt für die Verwendung mit dem Gerät, verwenden. Ausschließlich abgeschirmte Kabel verwenden. Sicherstellen, dass Schirm der Schnittstelle auf Gerätesteckern und Gegenstelle aufliegt. -
Seite 8: Produktbeschreibung

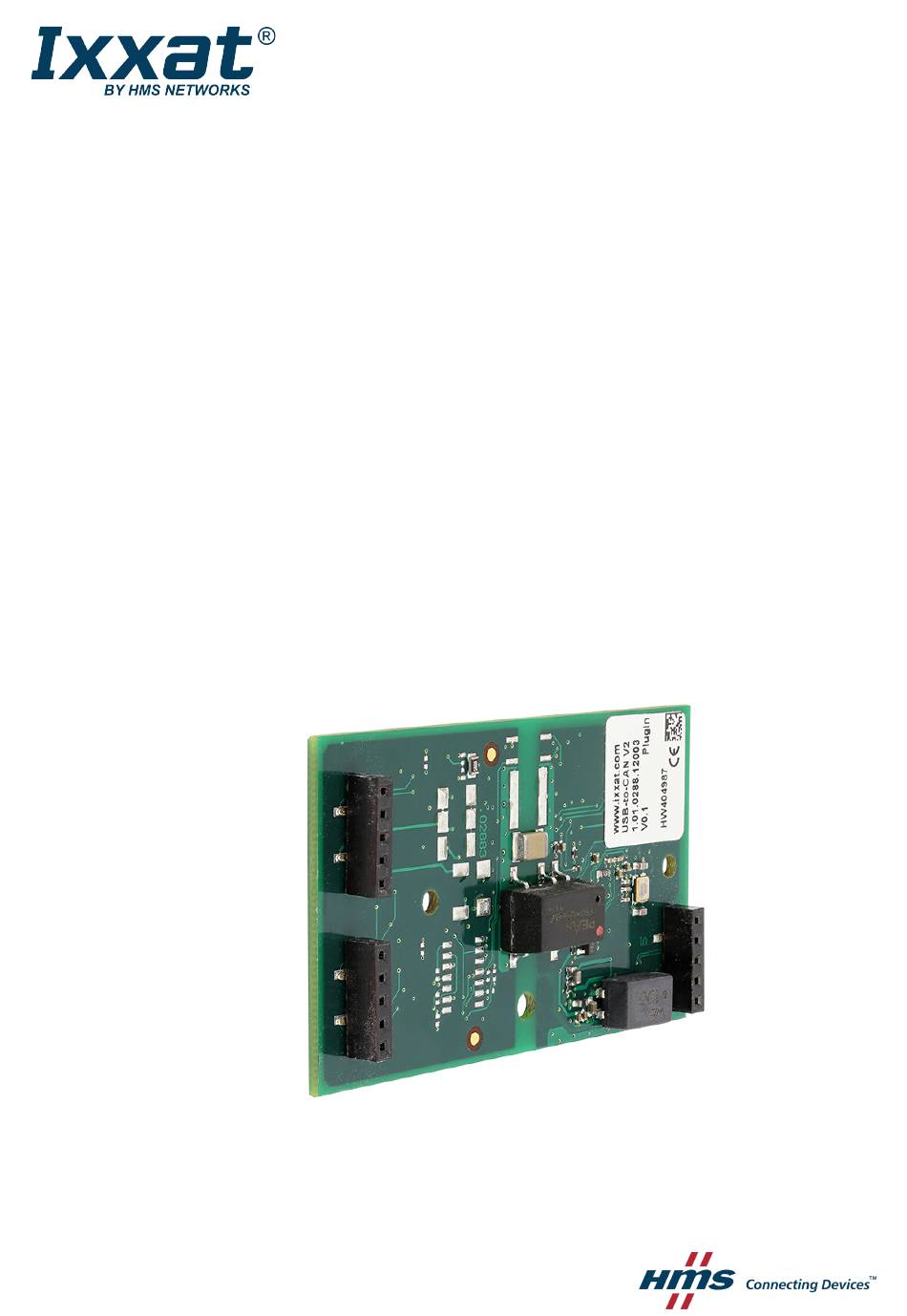

Produktbeschreibung 6 (20) Produktbeschreibung Das USB-to-CAN Plugin ist ein aktives USB-Interface, das dem Anwender erlaubt, abhängig von der Variante, bis zu zwei CAN-High-Speed-Kanäle, einen CAN-Low-Speed-Kanal und einen LIN- Kanal zu überwachen und zu kontrollieren. Allgemeine Funktionen • USB 2.0 Hi-Speed (480 MBit/s) •... -
Seite 9: Installation
Für den Betrieb des Interface wird ein Treiber benötigt. Windows VCI-Treiber installieren (siehe Installationsanleitung VCI-Treiber). ► Linux und Echtzeit-Betriebssysteme Informationen zu unterstützten Betriebssystemen und Interfaces auf www.ixxat.com ► beachten. Hardware installieren Gefahr von ESD-Schäden durch unsachgemäße Handhabung! ESD-Schutzmaßnahmen beachten, um Sachbeschädigung zu verhindern. - Seite 10 Installation 8 (20) ► Sicherstellen, dass Treiber installiert ist. ► Computer ausschalten. ► Netzstecker ziehen. Computergehäuse entsprechend Anweisungen des Computerherstellers öffnen. ► USB-to-CAN Plugin in passenden Steckplatz auf Computer-Hauptplatine einstecken. ► Fig. 1 Anschlüsse Kanal 2, Pin 1 Kanal 1, Pin 1 USB-Anschluss, Pin 1 ►...
-
Seite 11: Anschlüsse
Anschlüsse 9 (20) Anschlüsse Fig. 3 Anschlüsse Kanal 2, Pin 1 Kanal 1, Pin 1 USB-Anschluss, Pin 1 USB-Anschluss Fehlfunktion durch Verlängerungskabel! Entsprechend der USB-Spezifikation Interface direkt oder über aktiven USB-Hub an Computer anschließen. Kein Verlängerungskabel verwenden. Der Schirm des USB-Kabels (Pin 5) ist über einen 100 nF Kondensator mit der Masse (GND) verbunden. -
Seite 12: Can-Feldbus Anschließen
Anschlüsse 10 (20) Pinbelegung Kanal 1 USB-to-CAN Plugin Variante 11003 12003 22003 22043 Pin Nr. Signal CAN-High HS CAN-Low HS CAN-GND — — — CAN-High LS — — — CAN-Low LS Pinbelegung Kanal 2 USB-to-CAN Plugin Variante Pin Nr. Signal 11003 12003 22003... -
Seite 13: Leds
LEDs 11 (20) LEDs Die implementierten LEDs variieren abhängig von der Variante des USB-to-CAN Plugin. Fig. 4 Anschlüsse und LEDs LED 1 LED 2 LED 3 LED 4 LED 5 Kanal 2, Pin 1 Kanal 1, Pin 1 USB-Anschluss, Pin 1 Verfügbare LEDs der verschiedenen Varianten USB-to-CAN Plugin Variante... -
Seite 14: Can Led
LEDs 12 (20) CAN LED Zeigt den Status der CAN-Kommunikation (CAN 1 und CAN 2). LED-Status Beschreibung Bemerkungen Keine Kommunikation Keine Kommunikation Gerät nicht mit CAN verbunden. Grün blinkend Kommunikation vorhanden LED wird mit jeder Nachricht getriggert. Rot blinkend Controller in Status error Controller ist in Status Error Warning oder in Status Error Passive, Kommunikation ist möglich. -
Seite 15: Zusätzliche Komponenten
Zusätzliche Komponenten 13 (20) Zusätzliche Komponenten CAN-Bus-Abschluss Auf dem Interface ist kein Bus-Abschlusswiderstand für den CAN-Bus vorhanden. HMS Industrial Networks bietet einen Bus-Abschlusswiderstand als Durchführungsstecker an. Fig. 5 CAN-Bus-Abschlusswiderstand ► Für Bestellinformationen siehe www.ixxat.com. USB-to-CAN Benutzerhandbuch 4.01.0288.10000 2.0 de-DE... -
Seite 16: Technische Daten
Technische Daten 14 (20) Technische Daten PC-Bus-Schnittstelle USB 2.0, Hi-Speed (480 MBit/s) Feldbus-Anschluss Einreihige Buchsenleiste 2,54 pitch USB-Anschluss Einreihige Buchsenleiste 2,54 pitch Microcontroller/RAM/Flash 32 Bit RAM/136 kByte/512 kByte Abmessungen 67,5 x 40 x 9,2mm 14 g Gewicht Spannungsversorgung Via USB, 5 V DC/300 mA Galvanische Trennung 1 kV Betriebstemperatur... -
Seite 17: Fehlerbehebung
Fehlerbehebung 15 (20) Fehlerbehebung USB LED ist aus nach Installation. Keine Kommunikation ► Sicherstellen, dass Gerät korrekt mit USB-Anschluss verbunden ist. Spannungsversorgung prüfen. ► ► Sicherstellen, dass Gerät und Treiber korrekt initialisiert sind. USB LED leuchtet rot. ► Prüfen, ob korrekte VCI-Treiberversion installiert ist. Kein entsprechender USB-Treiber installiert. -
Seite 18: Reinigung
Gerät von Spannungsversorgung trennen. ► ► Schmutz mit weichem, chemisch unbehandeltem, trockenen Tuch entfernen. Support/Hardware zurücksenden 12.1 Support Bei Problemen mit dem Produkt oder bei Support-Bedarf, auf www.ixxat.com/support ► Support anfragen. Wenn notwendig telefonische Support-Kontakte auf www.ixxat.com nutzen. ► 12.2 Hardware zurücksenden... -
Seite 19: Abmessungen
Appendix A: Abmessungen 17 (20) Abmessungen Alle Abmessungen sind in mm. USB-to-CAN Benutzerhandbuch 4.01.0288.10000 2.0 de-DE... -
Seite 20: Konformitätserklärungen
EMV Konformitätserklärung (CE) Dieses Produkt entspricht der EG Richtlinie über die elektromagnetische Verträglichkeit. Weitere Informationen und die Konformitätserklärung finden Sie unter www.ixxat.com. FCC Compliance Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: •... -
Seite 21: Entsorgung Und Recycling
