• Drehen Sie mittels einem dazu geeigneten Schraubendreher die drei Kunststoffschrauben
der Bedienelemente-Platte heraus, nehmen Sie die Bedienelemente-Platte vorsichtig ab.
Am oberen Rand ist die Platine des Funkempfängers. Berühren Sie sie nicht.
• Auf der Platine im Gehäuse des Funkschalters finden Sie unten vier Schraubklemmen-
blöcke.
An diese werden die Installationskabel zum Verbraucher angeschlossen.
Die potentialfreien Relais können dabei sowohl als Öffner wie auch als
Schließer eingesetzt werden. Ein Anschlussschema finden Sie auch im Funk-
schalter.
• Rechts oben auf der Platine befindet sich der Schraubklemmenblock für den Netzanschluss
des Funkschalters.
Bitte beachten Sie:
Der Netzanschluss im Funkschalter dient ausschließlich zur Stromversorgung
des Funkschalters selbst. Es erfolgt hierüber keine Stromversorgung der
Verbraucher!
Die Verbraucher sind deshalb entsprechend über Abzweigstellen in der
stationären Elektroinstallation zu versorgen.
Kanal 1
Kanal 2
REL1
REL 2

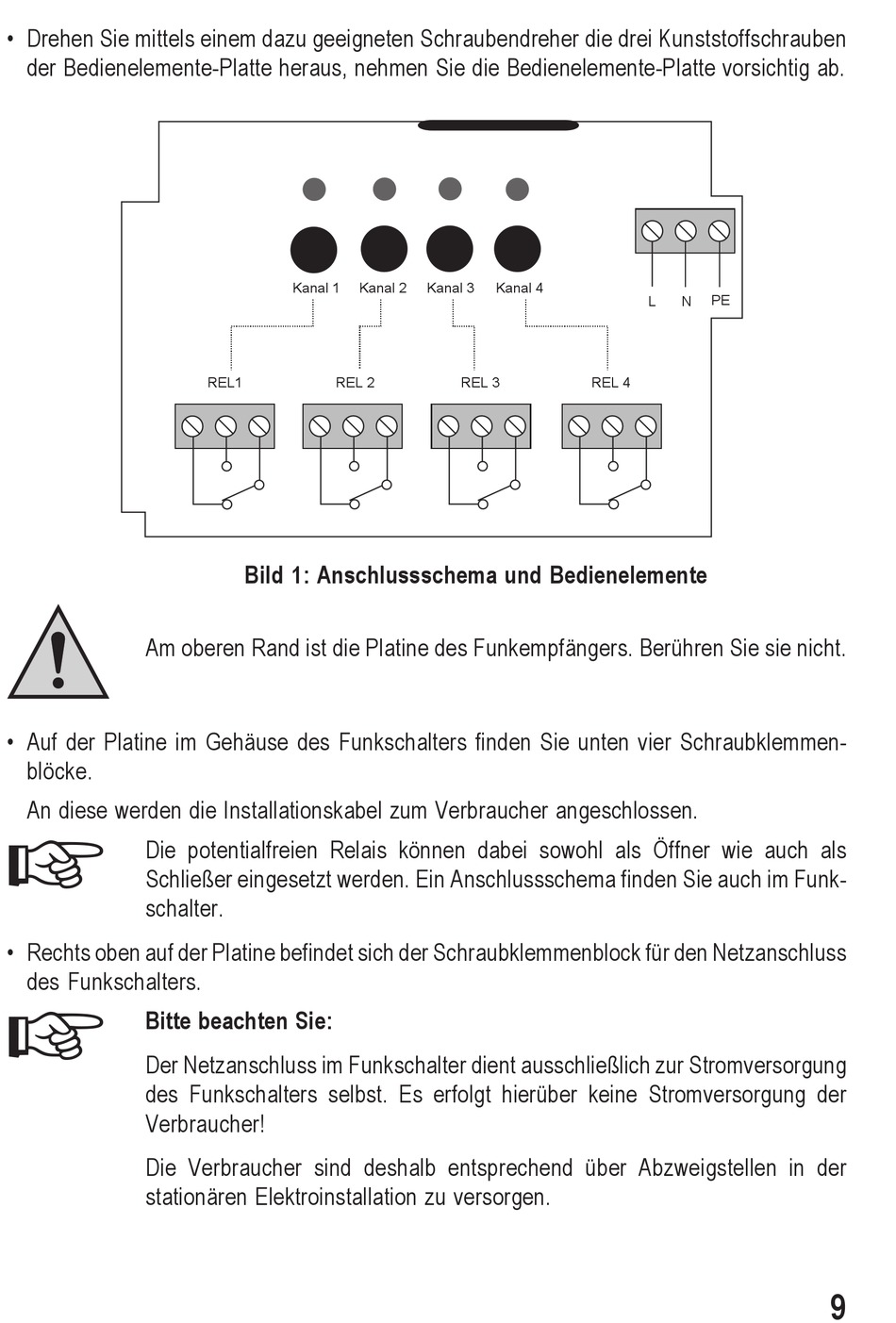

Bild 1: Anschlussschema und Bedienelemente
Kanal 3
Kanal 4
REL 3
REL 4
PE
L
N
9
