- Seite 1 FS20 Kamera-Umschalter FS20 KU4 Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
- Seite 2 Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. ELV - www.elv.com - Art.-Nr. 98010 1. Ausgabe Deutsch, März 2011 Dokumentation © 2011 eQ-3 Ltd. Hongkong Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhalt BESCHREIBUNG UND FUNKTION ..........4 INSTallaTION UND BEDIENUNG ...........5 2.1. anschlüsse und Inbetriebnahme..........5 2.2. Betriebsart wählen ..............6 2.3. Prioritäten und Einschaltdauer ..........7 2.4. FS20-Funktionalität ..............7 2.4.1. anlernen eines FS20-Handsenders zur manuellen Bedienung 7 2.4.2. anlernen eines FS20-Senders für den automatik-Modus ..8 ZURüCKSETZEN IN DEN aUSlIEFERUNGSZUSTaND ..9 ZUSäTZlICHE HINwEISE ............9 4.1. -
Seite 4: Beschreibung Und Funktion

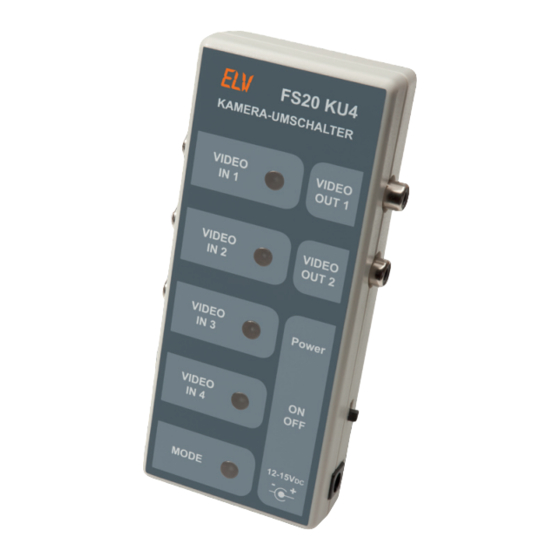

1. Beschreibung und Funktion Mit dem FS20 KU4 ist die Umschaltung von 4 überwachungskameras per FS20-Sender oder direkt am Gerät möglich. Die Umschaltung erfolgt durch FS20-Handsender oder andere FS20- Sender, letztere können separat an jeden der 4 Videokanäle angelernt werden. -
Seite 5: Installation Und Bedienung
2.1. Anschlüsse und Inbetriebnahme · Verbinden Sie die Kameras (oder andere zu verteilende Videoquellen) mit den Videoeingängen des FS20 KU4. wenn Sie weniger als vier Kameras anschließen, wählen Sie einander folgende Eingänge, also z. B. 1, 2 und 3. Für den anschluss von BNC-Kabeln sind im Fachhandel BNC-Cinch-adapter verfügbar. -
Seite 6: Betriebsart Wählen
inklusive OSD-Kennung „Kamera x” auf dem angeschlossenen Monitor erscheinen. 2.2. Betriebsart wählen Taste „MODE” · Mit der Taste „MODE” können Sie zwischen den Betriebsarten „Manu- ell” und „automatik” umschalten. Zur Funktion der Betriebsarten siehe Kapitel 1. · leuchtet die lED in der MODE-Taste auf, so ist automatikbetrieb gewählt, anderenfalls ist „Manuell”... -
Seite 7: Prioritäten Und Einschaltdauer
2.3. Prioritäten und Einschaltdauer Die Einschaltdauer wird zusätzlich vom Sender (z. B. einem Bewegungs- melder) per FS20-Befehl übertragen und legt fest, für welche Zeitspanne ein aktivierter Videoeingang aktiv bleibt, bis eine Umschaltung auf einen anderen Videokanal erfolgen kann (Sperrzeit). Eine Umschaltung ohne ablauf der Einschaltzeit ist nur durch einen Sender (Kanal) mit höherer Priorität möglich bzw. -
Seite 8: Anlernen Eines Fs20-Senders Für Den Automatik-Modus
· Möchten Sie z. B. an den Kanal Nr. 2 (Video IN 2) einen Sender anler- nen, ist die zu diesem Kanal gehörige Taste am FS20 KU4 für einen Zeitraum von mindestens 5 Sekunden zu betätigen, bis die lED der Taste blinkt. -
Seite 9: Zurücksetzen In Den Auslieferungszustand
· Die Kontroll-leuchte des Kanals beginnt zu blinken, das Gerät befindet sich im Programmier-Modus. · Nun drücken Sie nochmals am FS20 KU4 kurz die Taste des zu lö- schenden Kanals. · alle angelernten adressen werden gelöscht bzw. deaktiviert. Der Schaltkanal reagiert jetzt auf keinen Fernbedienbefehl mehr und muss für die Nutzung erneut programmiert werden. -
Seite 10: Technische Daten
Eine Konformitätserklärung zur übereinstimmung des Gerätes mit europäischen Richtlinien liegt bei. Hinweis zur Einhaltung der ErP-Richtlinie Das Gerät FS20 KU4 erfüllt alle anforderungen der ErP-Richtlinie und der zugehörigen Verordnungen. Es besitzt einen ausschalter für das vollständige abschalten. 6. Sicherheits- und Wartungshinweise ·... -
Seite 11: Entsorgungshinweis
