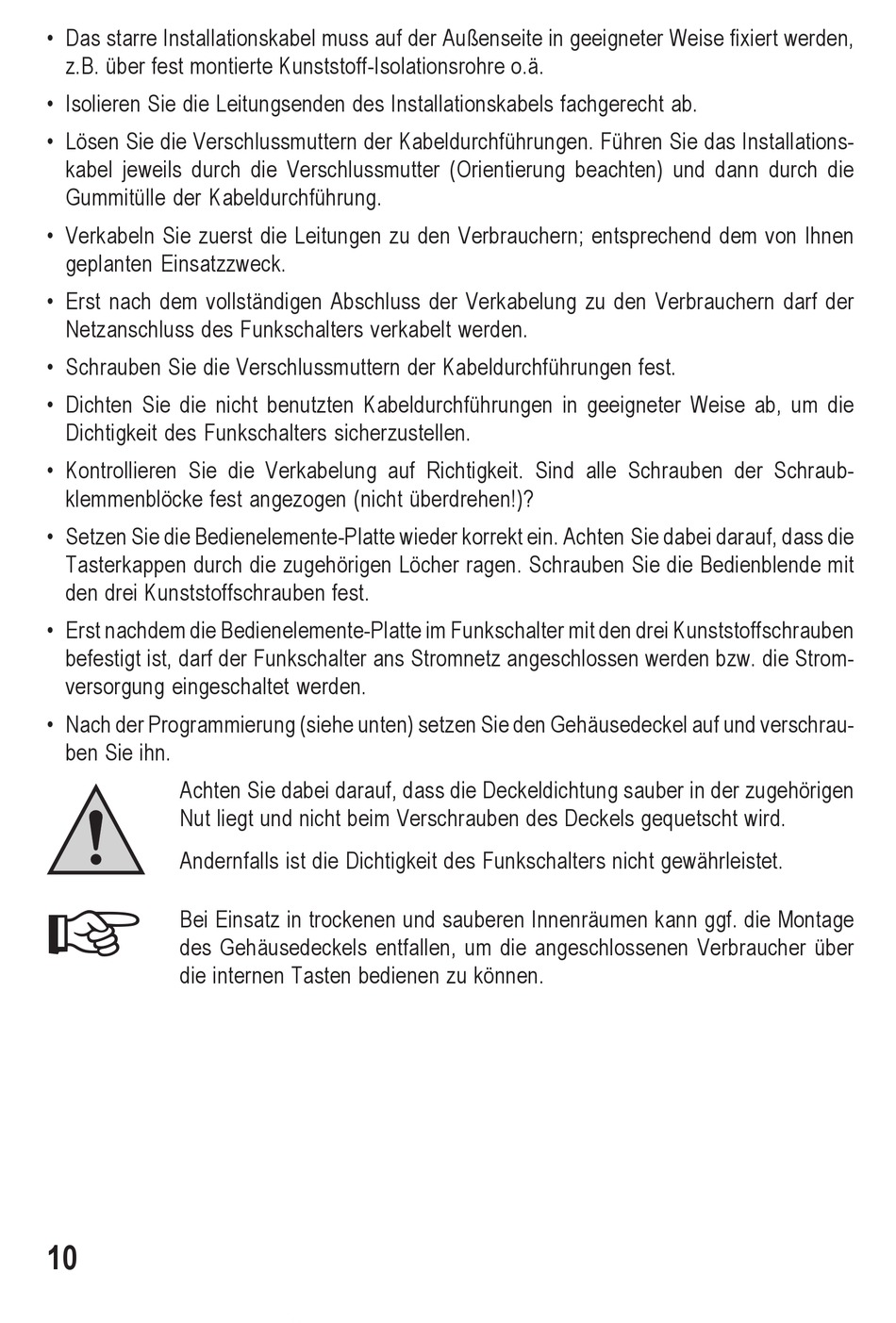

elv FS20 AS4-3 Bedienungsanleitung Seite 10

• Das starre Installationskabel muss auf der Außenseite in geeigneter Weise fixiert werden,
z.B. über fest montierte Kunststoff-Isolationsrohre o.ä.
• Isolieren Sie die Leitungsenden des Installationskabels fachgerecht ab.
• Lösen Sie die Verschlussmuttern der Kabeldurchführungen. Führen Sie das Installations-
kabel jeweils durch die Verschlussmutter (Orientierung beachten) und dann durch die
Gummitülle der Kabeldurchführung.
• Verkabeln Sie zuerst die Leitungen zu den Verbrauchern; entsprechend dem von Ihnen
geplanten Einsatzzweck.
• Erst nach dem vollständigen Abschluss der Verkabelung zu den Verbrauchern darf der
Netzanschluss des Funkschalters verkabelt werden.
• Schrauben Sie die Verschlussmuttern der Kabeldurchführungen fest.
• Dichten Sie die nicht benutzten Kabeldurchführungen in geeigneter Weise ab, um die
Dichtigkeit des Funkschalters sicherzustellen.
• Kontrollieren Sie die Verkabelung auf Richtigkeit. Sind alle Schrauben der Schraub-
klemmenblöcke fest angezogen (nicht überdrehen!)?
• Setzen Sie die Bedienelemente-Platte wieder korrekt ein. Achten Sie dabei darauf, dass die
Tasterkappen durch die zugehörigen Löcher ragen. Schrauben Sie die Bedienblende mit
den drei Kunststoffschrauben fest.
• Erst nachdem die Bedienelemente-Platte im Funkschalter mit den drei Kunststoffschrauben
befestigt ist, darf der Funkschalter ans Stromnetz angeschlossen werden bzw. die Strom-
versorgung eingeschaltet werden.
• Nach der Programmierung (siehe unten) setzen Sie den Gehäusedeckel auf und verschrau-
ben Sie ihn.
Achten Sie dabei darauf, dass die Deckeldichtung sauber in der zugehörigen
Nut liegt und nicht beim Verschrauben des Deckels gequetscht wird.
Andernfalls ist die Dichtigkeit des Funkschalters nicht gewährleistet.

Bei Einsatz in trockenen und sauberen Innenräumen kann ggf. die Montage
des Gehäusedeckels entfallen, um die angeschlossenen Verbraucher über
die internen Tasten bedienen zu können.
