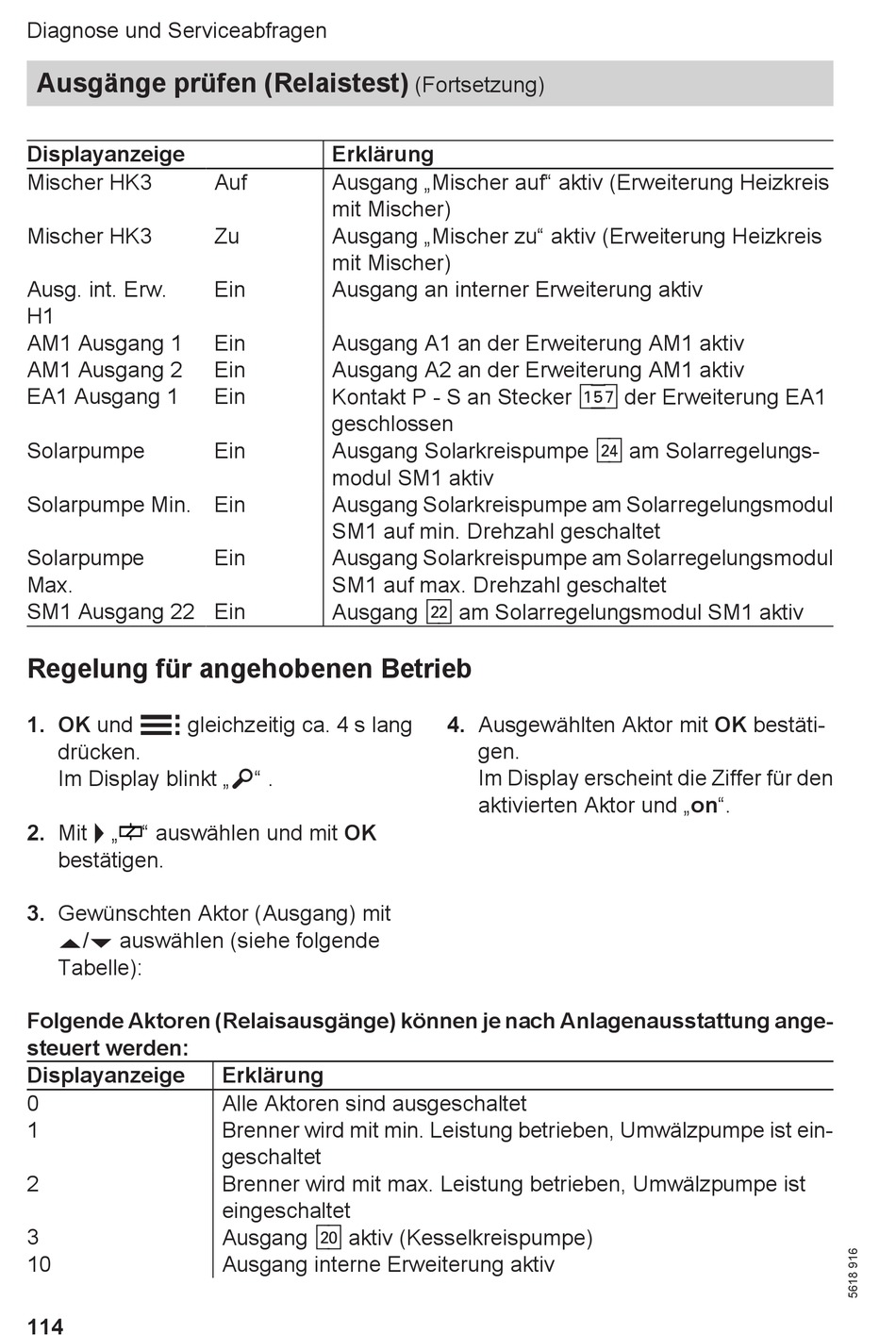

Ausgänge Prüfen (Relaistest) - Viessmann VITODENS 200-W Serviceanleitung

Diagnose und Serviceabfragen
Ausgänge prüfen (Relaistest)
Displayanzeige
Mischer HK3
Mischer HK3
Ausg. int. Erw.
H1
AM1 Ausgang 1
AM1 Ausgang 2
EA1 Ausgang 1
Solarpumpe
Solarpumpe Min. Ein
Solarpumpe
Max.
SM1 Ausgang 22 Ein
Regelung für angehobenen Betrieb
1. OK und å gleichzeitig ca. 4 s lang
drücken.
Im Display blinkt „Ü" .
2. Mit Ú „ " auswählen und mit OK
bestätigen.
3. Gewünschten Aktor (Ausgang) mit
V/v auswählen (siehe folgende
Tabelle):
Folgende Aktoren (Relaisausgänge) können je nach Anlagenausstattung ange-
steuert werden:
Displayanzeige
0
1
2
3
10
114
Erklärung
Auf Ausgang „Mischer auf" aktiv (Erweiterung Heizkreis
mit Mischer)
Zu Ausgang „Mischer zu" aktiv (Erweiterung Heizkreis
mit Mischer)
Ein Ausgang an interner Erweiterung aktiv
Ein Ausgang A1 an der Erweiterung AM1 aktiv
Ein Ausgang A2 an der Erweiterung AM1 aktiv
Ein Kontakt P - S an Stecker aBJ der Erweiterung EA1
geschlossen
Ein Ausgang Solarkreispumpe sF am Solarregelungs-
modul SM1 aktiv
Ausgang Solarkreispumpe am Solarregelungsmodul
SM1 auf min. Drehzahl geschaltet
Ein Ausgang Solarkreispumpe am Solarregelungsmodul
SM1 auf max. Drehzahl geschaltet
Ausgang sS am Solarregelungsmodul SM1 aktiv
Erklärung
Alle Aktoren sind ausgeschaltet
Brenner wird mit min. Leistung betrieben, Umwälzpumpe ist ein-
geschaltet
Brenner wird mit max. Leistung betrieben, Umwälzpumpe ist
eingeschaltet
Ausgang sÖ aktiv (Kesselkreispumpe)
Ausgang interne Erweiterung aktiv
(Fortsetzung)
4. Ausgewählten Aktor mit OK bestäti-
gen.
Im Display erscheint die Ziffer für den
aktivierten Aktor und „on".
