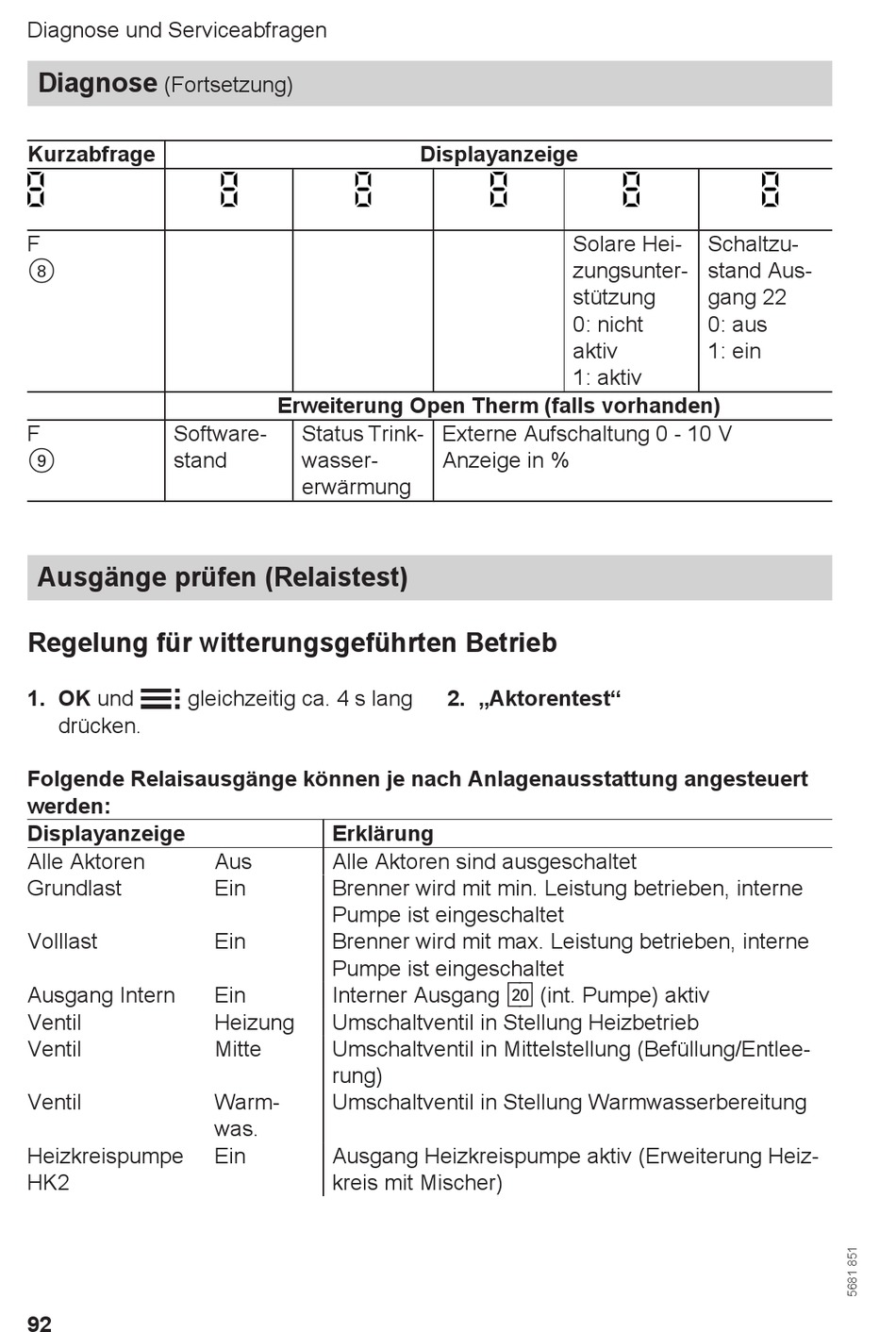

Diagnose und Serviceabfragen
Diagnose
(Fortsetzung)
Kurzabfrage
F
8
F
Software-
9
stand
Ausgänge prüfen (Relaistest)
Regelung für witterungsgeführten Betrieb
1. OK und å gleichzeitig ca. 4 s lang
drücken.
Folgende Relaisausgänge können je nach Anlagenausstattung angesteuert
werden:
Displayanzeige
Alle Aktoren
Grundlast
Volllast
Ausgang Intern
Ventil
Ventil
Ventil
Heizkreispumpe
HK2
92
Erweiterung Open Therm (falls vorhanden)
Status Trink-
wasser-
erwärmung
Erklärung
Aus
Alle Aktoren sind ausgeschaltet
Ein
Brenner wird mit min. Leistung betrieben, interne
Pumpe ist eingeschaltet
Ein
Brenner wird mit max. Leistung betrieben, interne
Pumpe ist eingeschaltet
Interner Ausgang sÖ (int. Pumpe) aktiv
Ein
Heizung
Umschaltventil in Stellung Heizbetrieb
Mitte
Umschaltventil in Mittelstellung (Befüllung/Entlee-
rung)
Warm-
Umschaltventil in Stellung Warmwasserbereitung
was.
Ein
Ausgang Heizkreispumpe aktiv (Erweiterung Heiz-
kreis mit Mischer)
Displayanzeige
Solare Hei-
zungsunter-
stützung
0: nicht
aktiv
1: aktiv
Externe Aufschaltung 0 - 10 V
Anzeige in %
2. „Aktorentest"
Schaltzu-
stand Aus-
gang 22
0: aus
1: ein
