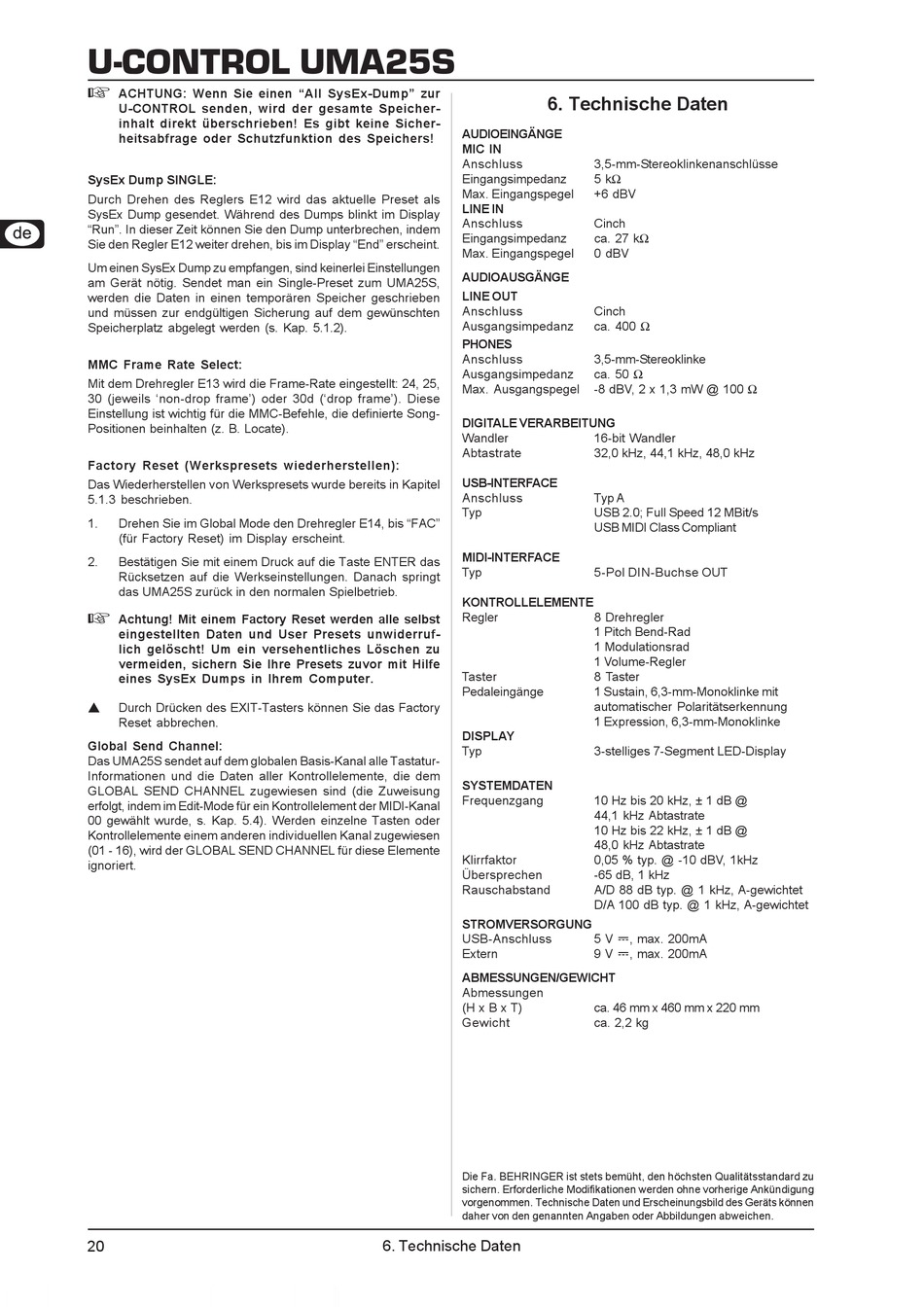

U-CONTROL UMA25S
ACHTUNG: Wenn Sie einen "All SysEx-Dump" zur
U-CONTROL senden, wird der gesamte Speicher-
inhalt direkt überschrieben! Es gibt keine Sicher-
heitsabfrage oder Schutzfunktion des Speichers!
SysEx Dump SINGLE:
Durch Drehen des Reglers E12 wird das aktuelle Preset als
SysEx Dump gesendet. Während des Dumps blinkt im Display
"Run". In dieser Zeit können Sie den Dump unterbrechen, indem
Sie den Regler E12 weiter drehen, bis im Display "End" erscheint.
Um einen SysEx Dump zu empfangen, sind keinerlei Einstellungen
am Gerät nötig. Sendet man ein Single-Preset zum UMA25S,
werden die Daten in einen temporären Speicher geschrieben
und müssen zur endgültigen Sicherung auf dem gewünschten
Speicherplatz abgelegt werden (s. Kap. 5.1.2).
MMC Frame Rate Select:
Mit dem Drehregler E13 wird die Frame-Rate eingestellt: 24, 25,
30 (jeweils 'non-drop frame') oder 30d ('drop frame'). Diese
Einstellung ist wichtig für die MMC-Befehle, die definierte Song-
Positionen beinhalten (z. B. Locate).
Factory Reset (Werkspresets wiederherstellen):
Das Wiederherstellen von Werkspresets wurde bereits in Kapitel
5.1.3 beschrieben.
1. Drehen Sie im Global Mode den Drehregler E14, bis "FAC"
(für Factory Reset) im Display erscheint.
2. Bestätigen Sie mit einem Druck auf die Taste ENTER das
Rücksetzen auf die Werkseinstellungen. Danach springt
das UMA25S zurück in den normalen Spielbetrieb.
Achtung! Mit einem Factory Reset werden alle selbst
eingestellten Daten und User Presets unwiderruf-
lich gelöscht! Um ein versehentliches Löschen zu
vermeiden, sichern Sie Ihre Presets zuvor mit Hilfe
eines SysEx Dumps in Ihrem Computer.
Durch Drücken des EXIT-Tasters können Sie das Factory
Reset abbrechen.
Global Send Channel:
Das UMA25S sendet auf dem globalen Basis-Kanal alle Tastatur-
Informationen und die Daten aller Kontrollelemente, die dem
GLOBAL SEND CHANNEL zugewiesen sind (die Zuweisung
erfolgt, indem im Edit-Mode für ein Kontrollelement der MIDI-Kanal
00 gewählt wurde, s. Kap. 5.4). Werden einzelne Tasten oder
Kontrollelemente einem anderen individuellen Kanal zugewiesen
(01 - 16), wird der GLOBAL SEND CHANNEL für diese Elemente
ignoriert.
20

6. Technische Daten

AUDIOEINGÄNGE
MIC IN
Anschluss
Eingangsimpedanz
Max. Eingangspegel
LINE IN
Anschluss
Eingangsimpedanz
Max. Eingangspegel
AUDIOAUSGÄNGE
LINE OUT
Anschluss
Ausgangsimpedanz
PHONES
Anschluss
Ausgangsimpedanz
Max. Ausgangspegel
DIGITALE VERARBEITUNG
Wandler
Abtastrate
USB-INTERFACE
Anschluss
Typ
MIDI-INTERFACE
Typ
KONTROLLELEMENTE
Regler
Taster
Pedaleingänge
DISPLAY
Typ
SYSTEMDATEN
Frequenzgang
Klirrfaktor
Übersprechen
Rauschabstand
STROMVERSORGUNG
USB-Anschluss
Extern
ABMESSUNGEN/GEWICHT
Abmessungen
(H x B x T)
Gewicht
Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu
sichern. Erforderliche Modifikationen werden ohne vorherige Ankündigung
vorgenommen. Technische Daten und Erscheinungsbild des Geräts können
daher von den genannten Angaben oder Abbildungen abweichen.
6. Technische Daten
3,5-mm-Stereoklinkenanschlüsse
5 kΩ
+6 dBV
Cinch
ca. 27 kΩ
0 dBV
Cinch
ca. 400 Ω
3,5-mm-Stereoklinke
ca. 50 Ω
-8 dBV, 2 x 1,3 mW @ 100 Ω
16-bit Wandler
32,0 kHz, 44,1 kHz, 48,0 kHz
Typ A
USB 2.0; Full Speed 12 MBit/s
USB MIDI Class Compliant
5-Pol DIN-Buchse OUT
8 Drehregler
1 Pitch Bend-Rad
1 Modulationsrad
1 Volume-Regler
8 Taster
1 Sustain, 6,3-mm-Monoklinke mit
automatischer Polaritätserkennung
1 Expression, 6,3-mm-Monoklinke
3-stelliges 7-Segment LED-Display
10 Hz bis 20 kHz, ± 1 dB @
44,1 kHz Abtastrate
10 Hz bis 22 kHz, ± 1 dB @
48,0 kHz Abtastrate
0,05 % typ. @ -10 dBV, 1kHz
-65 dB, 1 kHz
A/D 88 dB typ. @ 1 kHz, A-gewichtet
D/A 100 dB typ. @ 1 kHz, A-gewichtet
5 V _, max. 200mA
9 V _, max. 200mA
ca. 46 mm x 460 mm x 220 mm
ca. 2,2 kg
