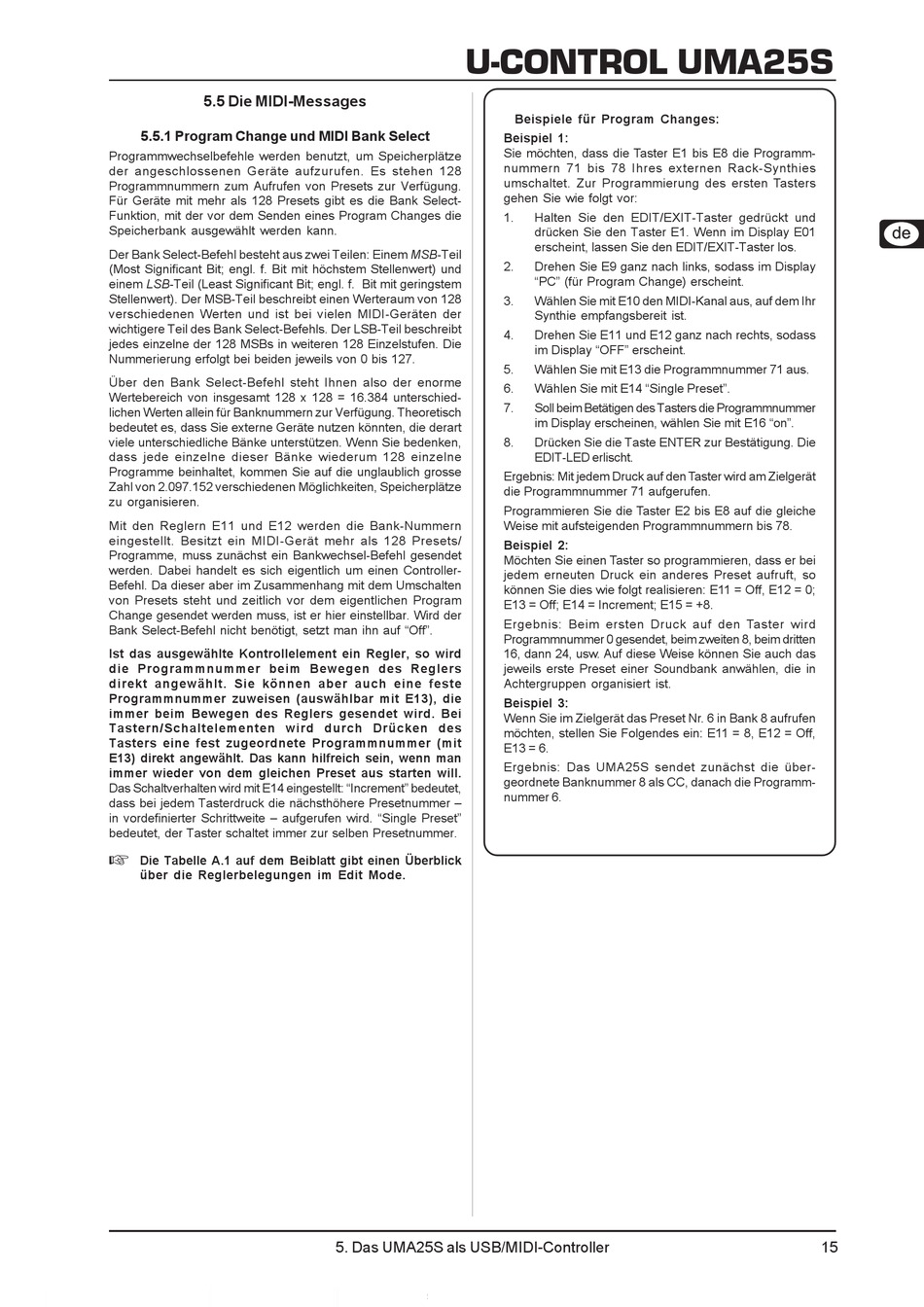

5.5 Die MIDI-Messages

5.5.1 Program Change und MIDI Bank Select
Programmwechselbefehle werden benutzt, um Speicherplätze
der angeschlossenen Geräte aufzurufen. Es stehen 128
Programmnummern zum Aufrufen von Presets zur Verfügung.
Für Geräte mit mehr als 128 Presets gibt es die Bank Select-
Funktion, mit der vor dem Senden eines Program Changes die
Speicherbank ausgewählt werden kann.
Der Bank Select-Befehl besteht aus zwei Teilen: Einem MSB-Teil
(Most Significant Bit; engl. f. Bit mit höchstem Stellenwert) und
einem LSB-Teil (Least Significant Bit; engl. f. Bit mit geringstem
Stellenwert). Der MSB-Teil beschreibt einen Werteraum von 128
verschiedenen Werten und ist bei vielen MIDI-Geräten der
wichtigere Teil des Bank Select-Befehls. Der LSB-Teil beschreibt
jedes einzelne der 128 MSBs in weiteren 128 Einzelstufen. Die
Nummerierung erfolgt bei beiden jeweils von 0 bis 127.
Über den Bank Select-Befehl steht Ihnen also der enorme
Wertebereich von insgesamt 128 x 128 = 16.384 unterschied-
lichen Werten allein für Banknummern zur Verfügung. Theoretisch
bedeutet es, dass Sie externe Geräte nutzen könnten, die derart
viele unterschiedliche Bänke unterstützen. Wenn Sie bedenken,
dass jede einzelne dieser Bänke wiederum 128 einzelne
Programme beinhaltet, kommen Sie auf die unglaublich grosse
Zahl von 2.097.152 verschiedenen Möglichkeiten, Speicherplätze
zu organisieren.
Mit den Reglern E11 und E12 werden die Bank-Nummern
eingestellt. Besitzt ein MIDI-Gerät mehr als 128 Presets/
Programme, muss zunächst ein Bankwechsel-Befehl gesendet
werden. Dabei handelt es sich eigentlich um einen Controller-
Befehl. Da dieser aber im Zusammenhang mit dem Umschalten
von Presets steht und zeitlich vor dem eigentlichen Program
Change gesendet werden muss, ist er hier einstellbar. Wird der
Bank Select-Befehl nicht benötigt, setzt man ihn auf "Off".
Ist das ausgewählte Kontrollelement ein Regler, so wird
die Programmnummer beim Bewegen des Reglers
direkt angewählt. Sie können aber auch eine feste
Programmnummer zuweisen (auswählbar mit E13), die
immer beim Bewegen des Reglers gesendet wird. Bei
Tastern/Schaltelementen wird durch Drücken des
Tasters eine fest zugeordnete Programmnummer (mit
E13) direkt angewählt. Das kann hilfreich sein, wenn man
immer wieder von dem gleichen Preset aus starten will.
Das Schaltverhalten wird mit E14 eingestellt: "Increment" bedeutet,
dass bei jedem Tasterdruck die nächsthöhere Presetnummer –
in vordefinierter Schrittweite – aufgerufen wird. "Single Preset"
bedeutet, der Taster schaltet immer zur selben Presetnummer.
+ Die Tabelle A.1 auf dem Beiblatt gibt einen Überblick
über die Reglerbelegungen im Edit Mode.
U-CONTROL UMA25S
Beispiel 1:
Sie möchten, dass die Taster E1 bis E8 die Programm-
nummern 71 bis 78 Ihres externen Rack-Synthies
umschaltet. Zur Programmierung des ersten Tasters
gehen Sie wie folgt vor:
1.
2.
3.
4.
5.
6.
7.
8.
Ergebnis: Mit jedem Druck auf den Taster wird am Zielgerät
die Programmnummer 71 aufgerufen.
Programmieren Sie die Taster E2 bis E8 auf die gleiche
Weise mit aufsteigenden Programmnummern bis 78.
Beispiel 2:
Möchten Sie einen Taster so programmieren, dass er bei
jedem erneuten Druck ein anderes Preset aufruft, so
können Sie dies wie folgt realisieren: E11 = Off, E12 = 0;
E13 = Off; E14 = Increment; E15 = +8.
Ergebnis: Beim ersten Druck auf den Taster wird
Programmnummer 0 gesendet, beim zweiten 8, beim dritten
16, dann 24, usw. Auf diese Weise können Sie auch das
jeweils erste Preset einer Soundbank anwählen, die in
Achtergruppen organisiert ist.
Beispiel 3:
Wenn Sie im Zielgerät das Preset Nr. 6 in Bank 8 aufrufen
möchten, stellen Sie Folgendes ein: E11 = 8, E12 = Off,
E13 = 6.
Ergebnis: Das UMA25S sendet zunächst die über-
geordnete Banknummer 8 als CC, danach die Programm-
nummer 6.
5. Das UMA25S als USB/MIDI-Controller
Beispiele für Program Changes:
Halten Sie den EDIT/EXIT-Taster gedrückt und
drücken Sie den Taster E1. Wenn im Display E01
erscheint, lassen Sie den EDIT/EXIT-Taster los.
Drehen Sie E9 ganz nach links, sodass im Display
"PC" (für Program Change) erscheint.
Wählen Sie mit E10 den MIDI-Kanal aus, auf dem Ihr
Synthie empfangsbereit ist.
Drehen Sie E11 und E12 ganz nach rechts, sodass
im Display "OFF" erscheint.
Wählen Sie mit E13 die Programmnummer 71 aus.
Wählen Sie mit E14 "Single Preset".
Soll beim Betätigen des Tasters die Programmnummer
im Display erscheinen, wählen Sie mit E16 "on".
Drücken Sie die Taste ENTER zur Bestätigung. Die
EDIT-LED erlischt.
15
