- Seite 1 DALI EASY SO Steuergerät Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheit..............4 Betrieb ..............15 Allgemeine Hinweise Beleuchtung zentral ein-/ausschalten Sicherheitshinweise Helligkeit einstellen Bestimmungsgemäße Verwendung Farbe einstellen (RGB-Betrieb) Bestimmungsgemäße Verwendung von Relais (K1) Sequenz abspielen Steuerung von Leuchtengruppen Beschreibung.............. 6 Funktionsübersicht Benutzerschnittstellen Funktion und Anwendung Fehlerbehebung Betriebsarten Anhang ..............20 Anschlüsse Technische Daten Montage.............. -
Seite 4: Sicherheit
Die maximale Anzahl elektronischer Vorschaltgeräte oder EASY-Komponenten beachten. • Den Nennwert der Relaiskontakte berücksichtigen. Kontakte sind nicht für die Lampenlast geeignet. Ein geeignetes externes Stromrelais und eine externe Schmelzsicherung verwenden. • IN1 oder IN2 nicht mit einer anderen DALI EASY SO verbinden. XI 2011... -
Seite 5: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung Das Steuergerät DALI EASY SO darf nur in den im Abschnitt „Beschreibung“ aufgeführten Betriebsarten betrieben werden. Alle anderen Anwendungen gelten als sachwidrig. Wird das Steuergerät DALI EASY SO nicht bestimmungsgemäß verwendet, ist kein sicherer Betrieb gewährleistet. Bestimmungsgemäße Verwendung von Relais (K1) Der Relais-Ausgang ist nicht für häufige Schaltvorgänge vorgesehen, da es sich hierbei um eine mechanische Einheit handelt. -
Seite 6: Beschreibung
Beschreibung Funktion und Anwendung Das DALI EASY SO steuert Beleuchtungssysteme in Innenräumen und kann genutzt werden, um statische Szenen innerhalb der allgemeinen Beleuch- tung sowie in dynamischen Beleuchtungskonzepten zu implementieren. Es ermöglicht die manuelle und automatische Ansteuerung von bis zu vier DALI-Leuchtengruppen über getrennte Kanäle. Damit können bis zu 4 x 16 Lichtszenen programmiert, einzeln aufgerufen oder in bis zu 4 Sequenzen zyklisch durchlaufen werden. - Seite 7 DALI EASY SO Beschreibung Aktivität IN2 Schließdauer Aktivität IN2 Schließdauer Aktivität IN2 Schließdauer (Zeit) (Zeit) (Zeit) Weiter zur Sequenz stoppen (Abruf A16) Abruf Szene A10 25" nächsten Szene Abruf Szene A1 Abruf Szene A5 1" Abruf Szene A11 30" Abruf Szene A2 Abruf Szene A6 5"...
- Seite 8 DALI EASY SO Beschreibung Beleuchtungstimer-Modus: Beispiel für den Abruf von Szenen Dimmpegel 100% Szene 1 Szene 1 Szene 4 Szene 2 Zeit IN2 Schließdauer (Zeit) Abruf Szene 1 Abruf Szene 4 Abruf Szene 2 Szene 1 Verhalten nach Netzunterbrechung Die an das Steuergerät angeschlossenen Leuchten verhalten sich bei einem Stromausfall wie folgt: •...
-
Seite 9: Anschlüsse

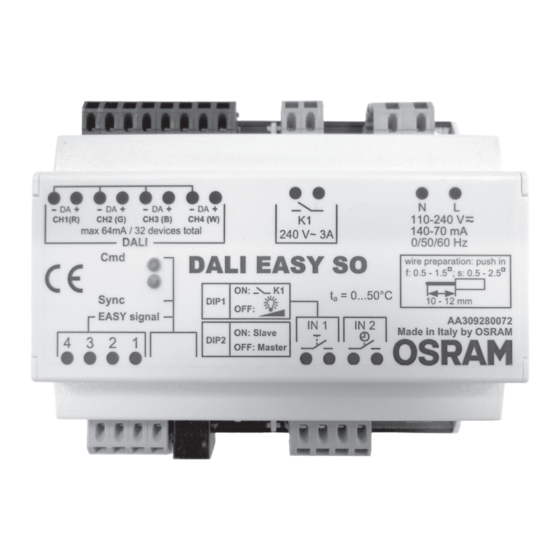

DALI EASY SO Beschreibung Anschlüsse Die Drahtanschlüsse sind Steckklemmen. Die Drähte können mit einem Werkzeug entfernt werden. Das Steuergerät verfügt über die folgenden Anschlüsse: • DALI-Ausgang (A) • K1-Relais (B) • Netzanschluss (C) • IN2-Eingang für Timer-Schalter (D) 110 -240 V... -
Seite 10: Montage
DALI EASY SO Montage Montage Steuergerät montieren Montage Demontage XI 2011... - Seite 11 0.5 – 2.5 Sync ON: Slave = 0...50°C 10 – 12 mm DIP1 OFF: Master Axxxxxx 0072 EASY signal IN 1 IN 2 Made in Italy by OSRAM Y-Stecker DIP2 OFF : GRUPPE Infrarot-Empfänger DALI Trafo Beleuchtung dimmen (optional) Halogen EASY Hybrid-Steuerung...
- Seite 12 Sync ON: Slave = 0...50 °C 10 – 12 mm DIP1 OFF: Master Axxxxxx 0072 EASY signal Warm white IN 1 IN 2 Made in Italy by OSRAM DALI ECG DIP2 Y-Stecker (Rot) (Warmweiß) OFF: Fluoreszenz Infrarot-Empfänger (optional) EASY Hybrid-Steuerung...
-
Seite 13: Eingänge Anschließen
DALI EASY SO Montage Eingänge anschließen Gehen Sie wie folgt vor: Schritt Aufgabe Einheit von der Netzversorgung trennen. Anschließen von EASY-Zubehör. Netzkabel abmanteln, Phase und Nullleiter abisolieren und an den Klemmen anschließen. Anschließen des externen Tasters an Klemme IN1 oder des externen Timer-Schalters an Klamme IN2, falls zutreffend. -
Seite 14: System Erweitern
Master-Slave-Schaltung Mit einer Master-Slave-Schaltung können bis zu 64 DALI EASY SO gleichzeitig gesteuert werden. Hinweis: Für je 8 DALI EASY SO-Einheiten ist ein OSRAM „EASY System Coupler“ erforderlich, um die EASY-Leitung SELV zu halten. Vorgehensweise Gehen Sie zum Aufbau einer Master-Slave-Schaltung wie folgt vor: Schritt Aufgabe Alle Steuergeräte von der Netzspannung trennen. -
Seite 15: Betrieb
DALI EASY SO Betrieb Betrieb Hinweis: Falls Sie über EASY PB Coupler, DALI EASY RMC, EASY Hrybrid Remote, EASY Touch Panel und EASY PC Kit arbeiten möchten, lesen Sie auf dem separaten Anweisungsdatenblatt nach. Ein typisches Inbetriebnahmeverfahren erfolgt in den folgenden Schritten: 1 Vorbereitung von Beleuchtungskonzepten über die Benutzerschnittstelle:... -
Seite 16: Funktion
DALI EASY SO Betrieb • Hauptfunktionen EASY RMC (weitere Informationen und eine vollständige Beschreibung der Funktionalität finden Sie auf dem Datenblatt). Taster Funktion CH 1...CH 4 Die Leuchten einer Gruppe (Kanal 1...4) werden ein-, ausgeschaltet (Kurzdruck) und in der Helligkeit verändert (Langdruck). -
Seite 17: Beleuchtung Zentral Ein-/Ausschalten
DALI EASY SO Betrieb • Hauptfunktionen EASY Hybrid Remote (weitere Informationen und eine vollständige Beschreibung der Funktionalität finden Sie auf dem Datenblatt). Beleuchtung zentral ein-/ausschalten Zentraltaste (C) kurz drücken. Helligkeit einstellen Funktionstaste F2 kurz drücken. ‚ Drehrad (D) im Uhrzeigersinn (+) / gegen den Uhrzeigersinn (–) drehen. -
Seite 18: Funktionsübersicht Benutzerschnittstellen
> 16 256 (bis zu 64 DALI EASY SO) Hinweis: PHM steht nur in Kombination mit Fluoreszenz-Vorschaltgeräten von OSRAM zur Verfügung und kann durch EASY PC KIT aktiviert/deakti- viert werden. Permanent Heating Mode (PHM): Flackerfrei beim Einschalten der Fluoreszenzlampe und während der Sequenzen. -
Seite 19: Fehlerbehebung
DALI EASY SO Betrieb Fehlerbehebung Falls Sie den Fehler nicht beheben können, wenden Sie sich bitte an die Kundendienstabteilung des Leuchtenherstellers. Fehler Ursache Abhilfe Leuchte funktioniert nicht Keine Netzspannung vorhanden. Sicherungen der Netzversorgung prüfen. Leuchtmittel defekt. Leuchtmittel austauschen. Steuergerät reagiert nicht auf die Fernbedienung Keine Netzspannung vorhanden. -
Seite 20: Anhang
DALI EASY SO Anhang Anhang Technische Daten Betriebsspannung 110-240 V / 0/50/60 Hz (DC-Betrieb zulässig) Versorgungsanschluss L, N • Eingänge EASY Signal-Eingang, SELV – Maximal 4 Infrarot-Empfänger und zwei Taster-Koppler anschließbar • IN1/IN2-Eingang für potenzialfreien Kontakt, SELV – gemeinsame Nutzung desselben Referenzpotenzials des EASY-Signals –... - Seite 21 DALI EASY SO Anhang • Master-Slave-Verbindung Max. Gesamtleitungslänge: 100 m • Max. 50 m zum Tasterkoppler • Max. 1 Master und 63 Slaves anschließbar Steckverbindungsklemmen Abmantelungslänge der Isolierung 10 ... 12 mm Zulässige Leiterquerschnitte: 0,5 ... 2,5 mm² Aderleitung 0,5 ... 1,5 mm² feindrähtig, mit Anschlussbuchse 0,5 ...
-
Seite 22: Abmessungen (Mm)
DALI EASY SO Anhang Abmessungen (mm) XI 2011... -
Seite 23: Wichtige Definitionen
DALI EASY SO Anhang Wichtige Definitionen Szene, Beleuchtungsszene Eine Beleuchtungsszene gibt die Beleuchtungssituation von Leuchtengruppen in einem Raum vor. Sequenz Unter Sequenz wird der automatische Aufruf der gespeicherten Lichtszenen und deren zyklischer Wechsel verstanden. Gruppe, Leuchtengruppe Eine Gruppe ist die Zusammenfassung von Leuchten mit derselben Helligkeit. Leuchten können an denselben DALI-Ausgangskanal oder das Relais angeschlossen werden. - Seite 24 XI 2011 DALI_EASY_SO_1111_we1.01.indd OSRAM AG Kunden Service Center Customer-Service-Center (CSC) Steinerne Furt 62 86167 Augsburg Germany Tel : +49 (0) 1803 677 - 200 (kostenpflichtig / charges apply) Fax.: +49 (0) 1803 677 - 202 www.osram.com www.osram.de 40083216910408 4008321691040...
