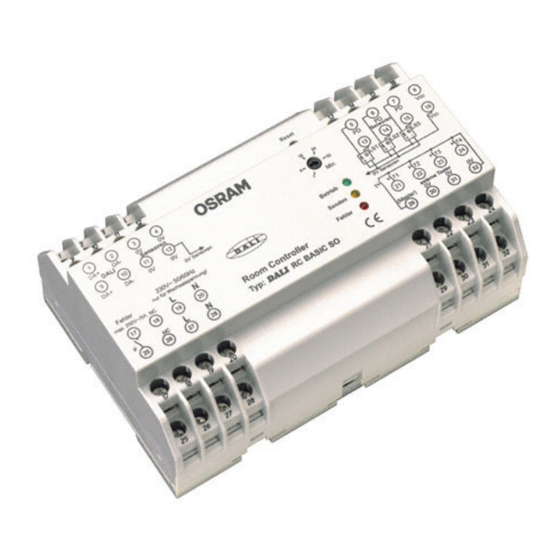

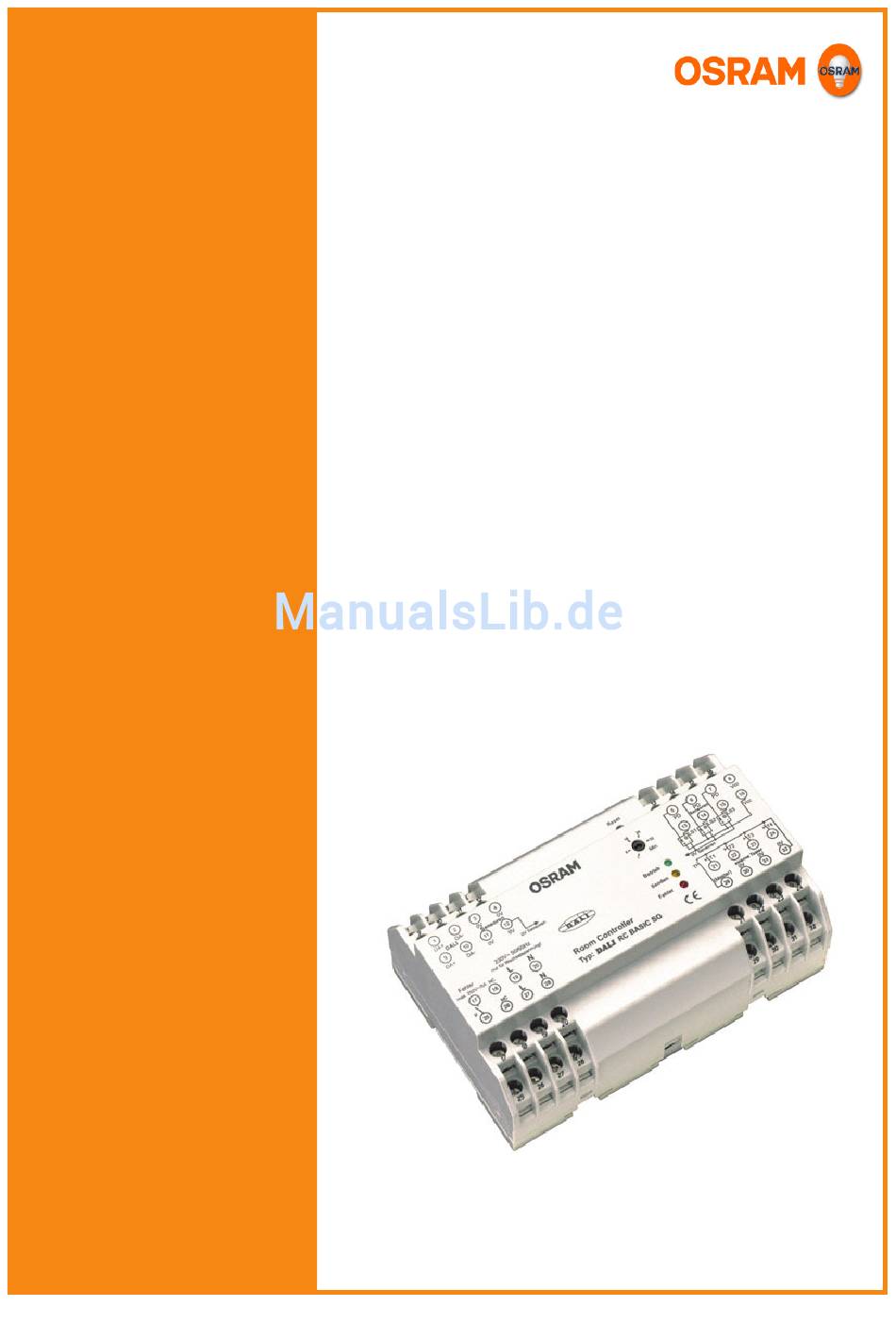

- Seite 1 DALI RC BASIC SO Steuereinheit Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheit ..................4 Allgemeine Hinweise Sicherheitshinweise Beschreibung .................. 5 Zweck und Anwendung Funktion Lichtsteuerung Helligkeitsregelung Bewegungserkennung Aufbau Montage ..................6 Montagehinweise Anschlussbeispiele Lichtsteuerung Helligkeitsregelung der Leuchtengruppe 1 (mit einem Sensor) Helligkeitsregelung der Leuchtengruppe 1 und Bewegungserkennung (mit zwei Sensoren) Helligkeitsregelung der Leuchtengruppen 1, 2 und 3 und erweiterte Bewegungserkennung (mit drei Sensoren) Anschlüsse... -
Seite 4: Sicherheit
DALI RC BASIC SO Sicherheit Sicherheit Allgemeine Hinweise Die Steuereinheit darf nur von einer Elektrofachkraft installiert und in Betrieb genom- men werden. Die geltenden Sicherheits- und Unfallverhütungsvorschriften sind zu beachten. Sicherheitshinweise WARNUNG! Freiliegende, stromführende Leitungen. Gefahr von Stromschlag! • Arbeiten an der Steuereinheit nur im spannungsfreien Zustand durchführen. -
Seite 5: Beschreibung
Beschreibung Beschreibung Zweck und Anwendung Mit der Steuereinheit DALI RC BASIC SO können szenenbasierte Lichtsteuerungen oder tageslicht- und anwesenheitsabhängige Lichtregelungen realisiert werden. Die Steuereinheit kann bis zu 64 DALI-Betriebsgeräte (EVG oder Konverter) ansteu- ern. Die Funktionen werden über handelsübliche Taster bedient. -
Seite 6: Montage
DALI RC BASIC SO Montage Montage Montagehinweise • Maximal 64 DALI-Betriebsgeräte anschließbar. • Maximal 6 Sensoren anschließbar, je nach Anwendungsfall alle an einem LS- Eingang oder auf die Eingänge LS 1 bis LS 3 verteilt. Sind mehrere Lichtsensoren parallel an einem LS-Eingang angeschlossen, wird für den Lichtwert ein Mittelwert gebildet. -
Seite 7: Anschlussbeispiele
DALI RC BASIC SO Montage Anschlussbeispiele Lichtsteuerung Es ist kein Sensor angeschlossen. Leuchtengruppe 1 bis 4: Lichtsteuerung à VII 2009... -
Seite 8: Helligkeitsregelung Der Leuchtengruppe 1 (Mit Einem Sensor)
DALI RC BASIC SO Montage Helligkeitsregelung der Leuchtengruppe 1 (mit einem Sensor) Der Sensor ist an LS1 angeschlossen und somit der Leuchtengruppe 1 zugeordnet. Leuchtengruppe 1: Helligkeitsregelung in Lichtszene 1 à Leuchtengruppen 2 bis 4: Lichtsteuerung à VII 2009... -
Seite 9: Helligkeitsregelung Der Leuchtengruppe 1 Und Bewegungserkennung (Mit Zwei Sensoren)
DALI RC BASIC SO Montage Helligkeitsregelung der Leuchtengruppe 1 und Bewegungserkennung (mit zwei Sensoren) Die Sensoren sind parallel an LS1 angeschlossen und somit der Leuchtengruppe 1 zugeordnet (Mittelwertbildung der Lichtmesswerte). Die Sensoren sind parallel an PD angeschlossen (sensiblere Bewegungserfassung oder Vergrößerung des Erfassungsbereichs). -
Seite 10: Helligkeitsregelung Der Leuchtengruppen 1, 2 Und 3 Und Erweiterte Bewegungserkennung (Mit Drei Sensoren)
DALI RC BASIC SO Montage Helligkeitsregelung der Leuchtengruppen 1, 2 und 3 und erweiterte Bewegungserkennung (mit drei Sensoren) Die Sensoren sind an LS1 bis LS3 angeschlossen. Die Helligkeitsregelung ist somit jeweils fest den Leuchtengruppen 1 bis 3 zugeordnet. Die Sensoren sind parallel an PD angeschlossen (sensiblere Bewegungserfassung oder Vergrößerung des Erfassungsbereichs). -
Seite 11: Anschlüsse
DALI RC BASIC SO Montage Anschlüsse Klemme Funktion 1/9 (DA+) DALI-Schnittstelle gemäß DALI-Spezifikation • 2/10 (DA–) Klemmen 1 und 9 sowie 2 und 10 intern verbunden • gepolt • Stromversorgung für DALI-Geräte: ca. +16 V / 150 mA DC (DA+), IK < 250 mA DC, max. 22,5 V DC, elektrische Strombegrenzung, Übertemperaturschutz... -
Seite 12: System- Und Fehlermeldungen
DALI RC BASIC SO Montage System- und Fehlermeldungen System- und Fehlermeldungen werden über die im Gerät befindlichen LED, optional auch über eine an den Fehlerkontakt angeschlossene Meldelampe angezeigt oder an ein übergeordnetes System weitergegeben. Zustand Bedeutung Grüne LED blinkt Sperrmodus ist aktiv. „Betrieb“ leuchtet Steuereinheit ist betriebsbereit. Gelbe LED leuchtet Kommunikation auf der DALI-Schnittstelle. -
Seite 13: Bedienung
DALI RC BASIC SO Bedienung Bedienung Symbole Kurzdruck Einschalten Leuchte ein (< 0,5 s) Langdruck Ausschalten Leuchte aus (0,5 – 4 s) Bedientaster Helligkeit mit der Leuchte automat. Regelung Prinzip der automatischen Regelung und Steuerung Leuchte nein Bewegung? Szene 1... -
Seite 14: Grundeinstellung (Reset) Durchführen
DALI RC BASIC SO Bedienung Grundeinstellung (Reset) durchführen In der Grundeinstellung sind alle Leuchten der Leuchtengruppe 1 zugeordnet und die Szenen 1 bis 4 sind vorbelegt. Hinweis: In folgenden Fällen führt die Steuereinheit die Grundeinstellung beim Anlegen der Netzspannung automatisch durch: •... - Seite 15 DALI RC BASIC SO Bedienung Schritt Tätigkeit Ergebnis Innerhalb der nächsten 10 s die Die Helligkeit aller Leuchten wird auf Zentraltaste erneut drücken und ein Minimum reduziert. ca. 5 s gedrückt halten. Die Steuereinheit sucht nach vorhan- denen DALI-Teilnehmern. Sobald ein Teilnehmer identifiziert ist, beginnt dessen Lampe zu blinken.
-
Seite 16: Leuchtengruppenzuordnung Testen
DALI RC BASIC SO Bedienung Schritt Tätigkeit Ergebnis Ggf. Zuordnung zu den Leuch- tengruppen testen, siehe „Leuchtengruppenzuordnung testen“. Ggf. Zuordnung zu den Leuch- tengruppen wieder sperren, siehe „Leuchtengruppenzuord- nung und Szenenspeicherung sperren“. Bei Hinzufügen oder Entfernen von DALI-Teilnehmern ist der gesamte Ablauf zu wiederholen und die bestehende Zuordnung aller bereits erkannten Teilnehmer jeweils über die Zentraltaste zu bestätigen. -
Seite 17: Helligkeit Manuell Ändern
DALI RC BASIC SO Bedienung Helligkeit manuell ändern Über Langdruck. Jeder erneute lange Tastendruck bewirkt einen Wechsel zwischen Helligkeitszu- und abnahme. • Alle Leuchten: Zentraltaste. • L euchtengruppen 1 bis 4: Taster 1 bis 4 gedrückt halten und gleichzeitig Zentral- taste drücken. Lichtszene speichern und aufrufen Taster 1 bis 4. Gehen Sie zum Speichern von Lichtszenen wie folgt vor: Schritt Tätigkeit... -
Seite 18: Leuchtengruppenzuordnung Und Szenenspeicherung Sperren
DALI RC BASIC SO Bedienung Leuchtengruppenzuordnung und Szenenspeicherung sperren Die Leuchtengruppenzuordnung und die Szenenspeicherung können einzeln oder gemeinsam gesperrt werden. Ein ungewolltes Verändern dieser Anlageneinstellungen wird somit verhindert. Hinweis: Durch einen Reset werden die Sperren wieder aufgehoben. Gehen Sie wie folgt vor: Schritt Tätigkeit... -
Seite 19: Anhang
DALI RC BASIC SO Anhang Anhang Technische Daten Betriebsspannung 230 V AC/ 50-60 Hz (kein DC-Betrieb) Leistungsaufnahme ca. 4 – 9 W (je nach Auslastung) Absicherung Gerät und Fehlerkontakt extern max. 6 A Anschlussklemmen Schraubklemmen • massiv: 2 x 0,3 - 2,5 mm •... -
Seite 20: Maßbild
DALI RC BASIC SO Anhang Maßbild Durch das CE-Zeichen wird die Konformität mit den relevanten EU-Richtlinien bestätigt. VII 2009... - Seite 21 VII 2009 DALI_RC_BASIC_SO_0907de_we1.01.indd OSRAM GmbH Kunden Service Center Customer-Service-Center (CSC) Steinerne Furt 62 86167 Augsburg Germany Tel : +49 (0) 1803 677 - 200 (kostenpflichtig / charges apply) Fax.: +49 (0) 1803 677 - 202 www.osram.com www.osram.de 40503006549736 4050300654973...
