1BAbschnitt 2: Installation

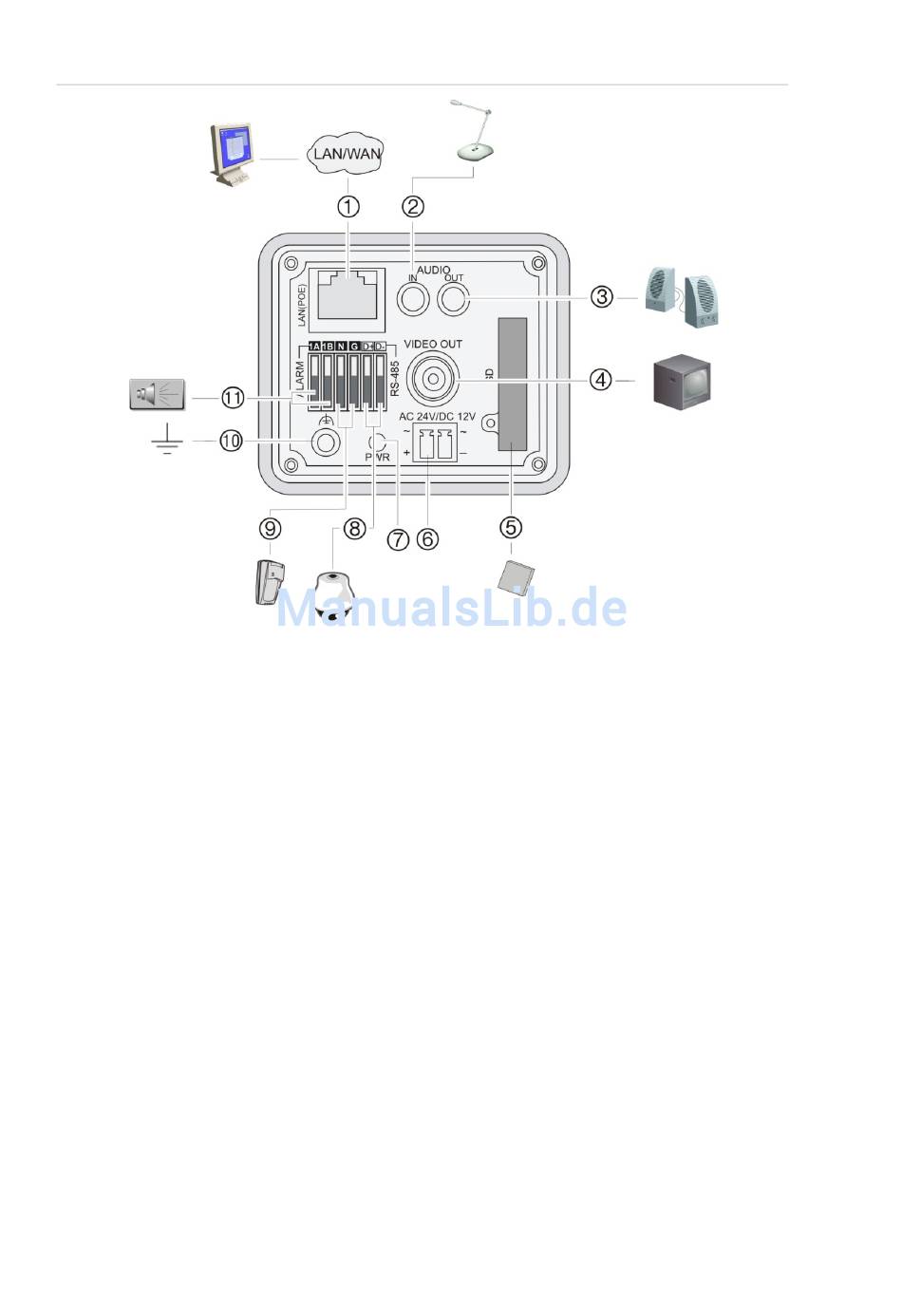

Abbildung 5: Verkabelung der Kamera
1. Ethernet RJ45 PoE-Port.
Anschluss an Netzwerkgeräte.
2. Audioeingang.
Anschluss an einen Audioeingang.
3. Audioausgang.
Anschluss an einen Audioausgang.
4. Videoausgang.
Anschluss an einen CCTV-Monitor.
5. SDHC-Kartensteckplatz.
6. Netzteil.
Anschluss an 12-V-Gleichstrom- bzw.
24V-Wechselstrom-Netzteil.
Hinweis:
Der Alarmausgang kann verwendet werden, um ein externes
Alarmgerät ein- und auszuschalten. Schließen Sie eine externes Netzteil mit
12V DC/30mA an den Alarmausgang an. Siehe Abbildung 6 auf Seite 9.
8
7. Netzteil-LED
8. RS-485 D+, D-
Anschluss an ein RS-485-Gerät, wie z. B eine
PTZ-Dome-Kamera.
9. Alarmeingang N, G
Anschluss an den Alarmkontakt eines externen
Geräts.
10. Erdung
Anschluss an die Erdung.
11. Alarmausgang 1A(+), 1B(-)
Anschluss an ein Alarmausgabegerät. Weitere
Informationen finden Sie unter "Definitionen
der Kontaktstifte" auf Seite 79.
TruVision Megapixel IP-Kamera Benutzerhandbuch
