5. Inbetriebnahme

5.1 Betriebsbedingungen

1. Der zulässige Umgebungstemperaturbereich während des
Betriebes reicht von -5°C bis +40°C.
2. Während der Lagerung oder des Transports darf die Tem-
peratur zwischen -15°C und +40°C betragen.
3. Hat sich während des Transports oder der Lagerung Tau
auf dem Gerät oder seiner Rückwand gebildet, lassen Sie
das Gerät ca. 2 Stunden aklimatisieren, bevor Sie es in
Betrieb nehmen.
4. Der Lautsprecher ist zum Betrieb in einer trockenen Umge-
bung mit normalem Staub- und Feuchtigkeitsgehalt der Luft
bestimmt. Setzen Sie das Gerät niemals aggressiven chemi-
schen Flüssigkeiten oder Dämpfen aus.
5. Sie können das Gerät in jeder beliebigen Lage aufstellen.
Bitte achten Sie darauf, daß die Wärmeabfuhr der rückseiti-
gen Anschlußplatte (Kühler) immer gewährleistet ist.

5.2 Audio-Verbindungen

1. Stellen Sie alle volume-Regler (8) und (12) auf 0.
2. Verbinden Sie die gewünschte Tonquelle (z.B. Cassetten-
recorder, CD-Spieler) mit den line input-Buchsen (6), (7)
oder (11).
3. Schließen Sie Ihr drahtgebundenes Mikrofon (nur Direct-
Media) über ein handelsübliches XLR-Kabel an die input-
4. Buchse (10) an.
Verbinden Sie das gewünschte Aufnahmegerät (z.B.
Cassettenrecorder, DAT-Recorder, Tonbandgerät) über ein
5. Klinke-Kabel mit der mix/rec. output-Buchse (9).
Um Ihren gewünschten Bereich gleichmäßig zu
beschallen, können Sie eine zweite Direct-Media / Direct-
Studio einsetzen. Verbinden Sie dazu die mix/rec. output-
Buchse (9) mit den line in-Buchsen (6) oder (7) der zweiten
Direct-Media / Direct-Studio.

5.3 Einschalten/Betrieb am Netz

Die Direct-Media / Direct-Studio ist für die Netzspannung von
230V/50Hz ausgelegt. Sonderausführungen mit Netzteilen für
andere Netzspannungen sind auf Wunsch lieferbar.
1. Stecken Sie das IEC-Netzkabel an die Netz-Buchse (1) an.
2. Vergewissern Sie sich, daß die auf der Box aufgedruckte
Netzspannung mit der Netzspannung am Einsatzort
übereinstimmt.
3. Stecken Sie das Netzkabel an eine geeignete Netzsteck-
dose.
Wichtig: Falls der Stecker des Netzkabels gegen einen anderen
Typ ausgewechselt werden muß, darf diese Arbeit nur von
einer Fachkraft ausgeführt werden.
4. Zum Einschalten des Gerätes stellen Sie den on / off-
Schalter (3) auf on. Die Kontrollampe im power-Schalter (3)
beginnt rot zu leuchten.

6. Betriebshinweise

6.1 Aufstellung der Direct-Media / Direct-Studio

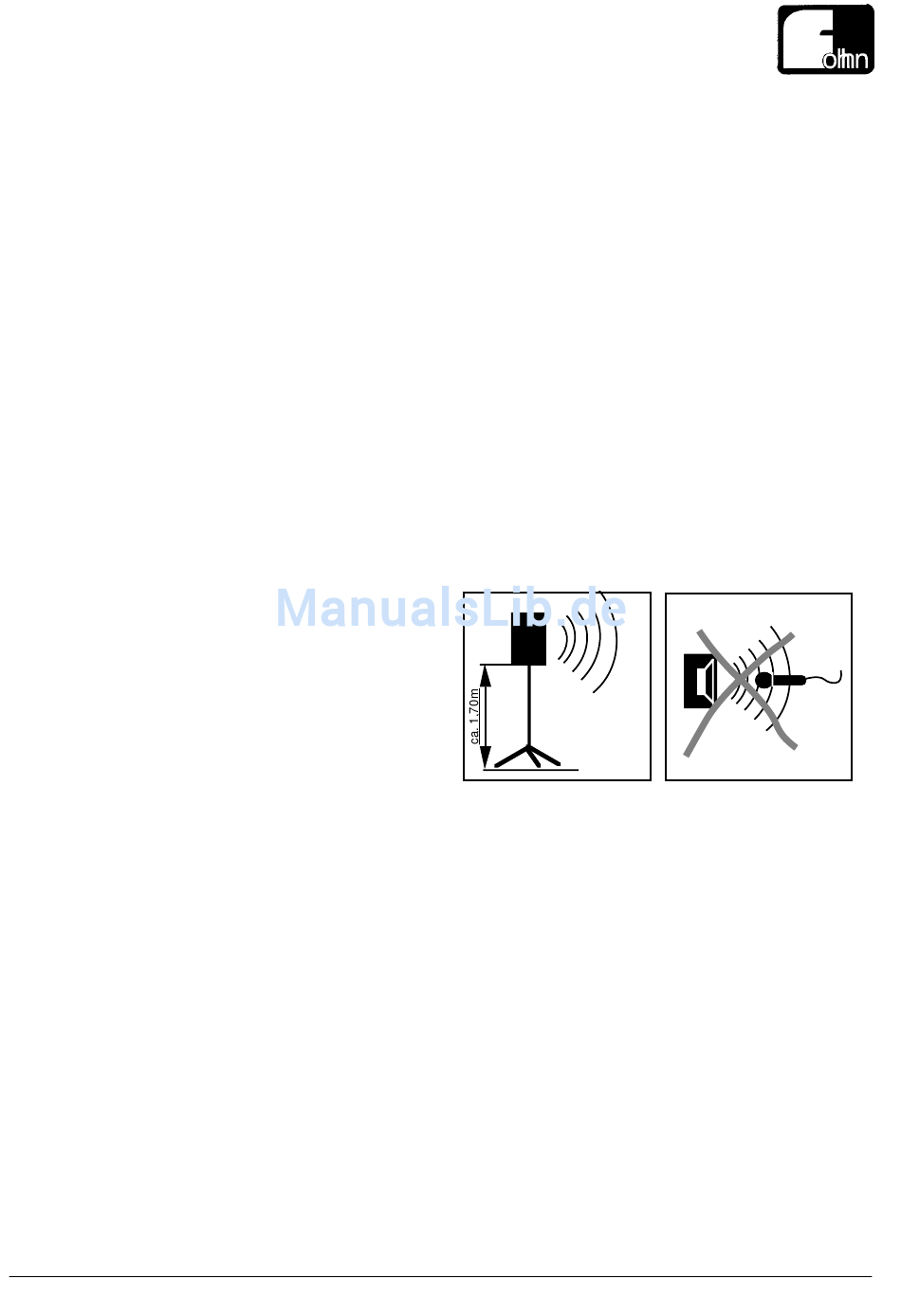

Um eine möglichst gleichmäßige Beschallung bzw.
Sprachverständlichkeit bis in die hinteren Reihen des
Zuschauerraumes zu erreichen, muß die Lautsprecherbox
möglichst hoch aufgestellt sein. Dabei benötigen Sie ein
Lautsprecherstativ. Von jedem Sitz- bzw. Stehplatz aus sollte die
Lautsprecherbox gut zu sehen sein. Personen oder Gegenstände
sollten den Schall nicht absorbieren.
Für die optimale Ausrichtung der Direct-Media / Direct-Studio
steht zusätzlich die Stativschwenkgabel SHM1 zur Verfügung.
Mittels eines Lautsprecherstativs und der Stativgabel kann die
Lautsprecherbox hoch montiert und nach unten auf die Zuhörer
geneigt (gerichtet) werden.
Hilfreich ist die Vorstellung, die Lautsprecherbox wäre ein
„Scheinwerfer", der jeden Zuhörer beleuchtet.
Für die optimale Ausrichtung der Direct-Media / Direct-Studio
als Bodenmonitor, legen Sie die Box auf die abgeschrägte
Seitenwand.
6.2 Vermeidung von akustischen Rückkopplungen
Beim Betrieb mit Mikrofon kann eine akustische Rückkopplung
auftreten, die sich in schrillem Pfeifen des Lautsprechers äußert.
Um Rückkopplungen zu vermeiden,
1. Achten Sie darauf, daß der Redner möglichst hinter der
Lautsprecherbox steht um Rückkopplung zu vermeiden.
2. Achten Sie darauf, den Mikrofonkopf nicht direkt auf den
Lautsprecher zu richten,
3. Halten Sie den Handsender stets nur am Schaft. Achten Sie
darauf, den Mikrofonkopf nicht mit der Hand abzudecken.
4. Beginnt der Lautsprecher trotzdem zu pfeifen, drehen Sie
den Volume-Regler (12) soweit gegen den Uhrzeigersinn
zurück, bis das Pfeifen aufhört.

7. Reinigung

Das Lautsprechergehäuse können Sie mit einem feuchten Tuch
abstauben.
Die Oberfläche des Senders reinigen Sie am besten mit einem
(Industrie-)Spiritus oder einem mit Alkohol befeuchteten Tuch.
