Steckverbindung
Kabelschutzhülle hier einschneiden
Kabel des PCIII
Abzweigverbinder
PCIII Kabel aus Airbox
Fahrzeugstecker
i711-411DE
www.powercommander.com
PCIII Stecker
10
PCIII Kabelbaum durch das Unterteil
der Airbox herausführench.
Dichtgummi wieder installieren.
11

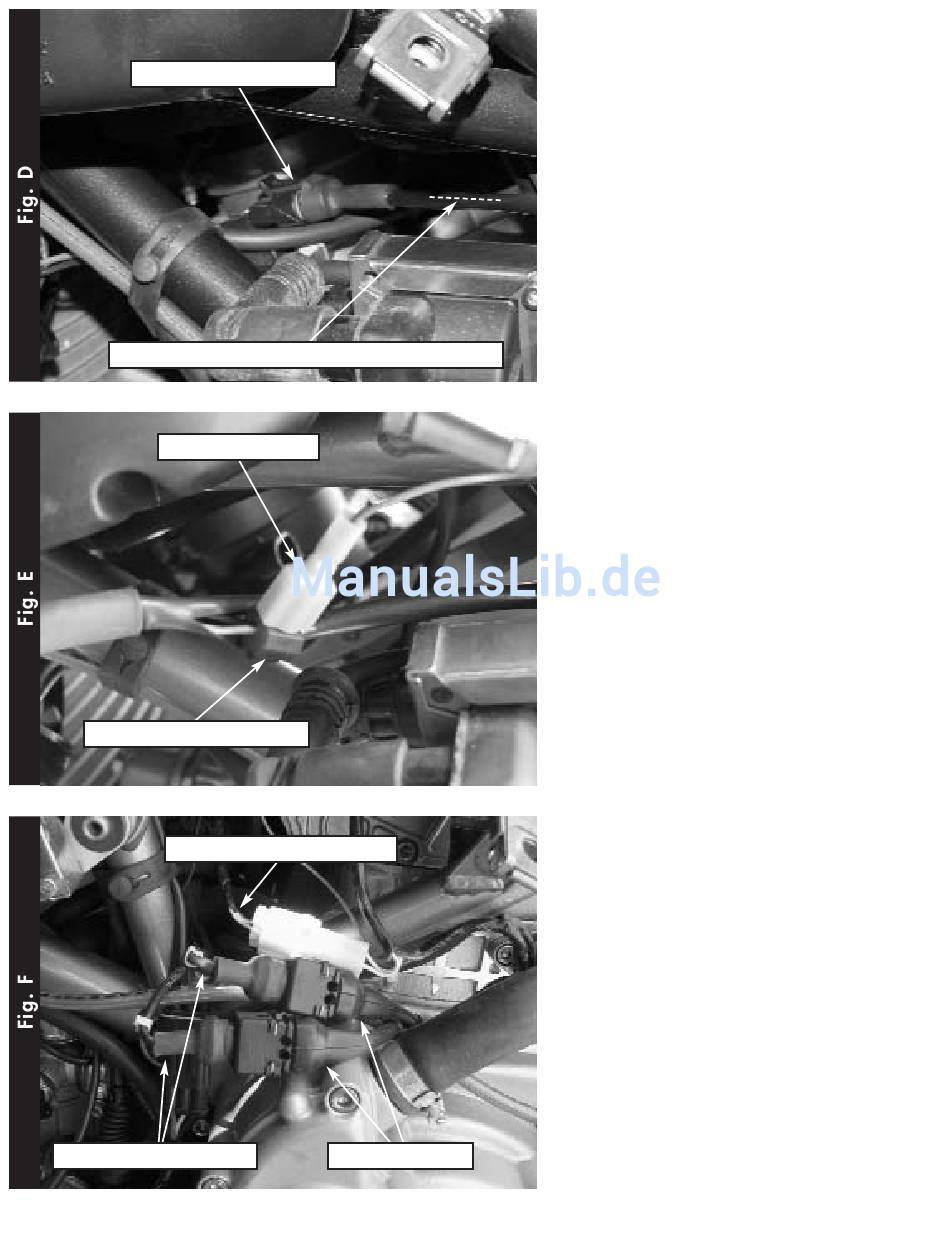

Steckverbindung des
Drosselklappensensors trennen
(Fig.D). Verbindung befindet sich auf
der linken Seite hinter der Zündspule.
12
Kabelschutzhülle w.o.beschrieben
vorsichtig einschneiden.
Abzweigverbinder mit dem
Purple/weissen Kabel verbinden.
13
PCIII Hauptkabelbaum, aus dem
Heckbereich, linksseitig an den
Rahmenrohren entlang nach vorn ver-
legen.
14
Anschlüsse wie folgend beschrieben
vornehmen: Die Fahrzeugstecker (der
Einspritzdüsen) besitzen an jedem
Ende eine Markierung. Der Stecker
mit der "V"-Markierung wird mit dem
orangen Kabel des PCIII verbunden.
Der Stecker mit der "O"-Markierung
wird mit gelben Kabel des PCIII ver-
bunden (Fig.F).
2002-2003 Ducati 998 - PCIII USB - 3
