Parts List
1
Power Commander
1
USB Kabel
1
CD-ROM
1
Installationsanleitung
1
Poweradapter
2
Power Commander Aufkleber
2
Dynojet Aufkleber
1
Klettbandstreifen
1
Reinigungstuch
INSTALLATIONSANLEITUNG BITTE
SORGFÄLTIG LESEN
BITTE BEACHTEN:
POWER COMMANDER BEEINFLUSSEN DIE
GEMISCHZUSAMMENSETZUNG UND SIND
DAHER ZUM BETRIEB AUF ÖFFENTLICHEN
STRASSEN NICHT ZUGELASSEN.
Techtip: Kostenloser Download der neuesten
Power Commandersoftware und Maps von
unserer Website unter:
www.powercommander.com
Vor der Installation - Zündung ausschalten! Nach Ausschalten der Zündung darf für mindestens 1
Minute keine elektrische Verbindung gelöst werden! Sollte dieses geschehen, während die ECU
heruntergefahren wird, besteht die Möglichkeit einer Fehlermeldung im Speicher der ECU. Niemals
die Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die
Installationsanleitung, vor Montage des PCIII, sorgfältig lesen.
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com
Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com
i711-411DE

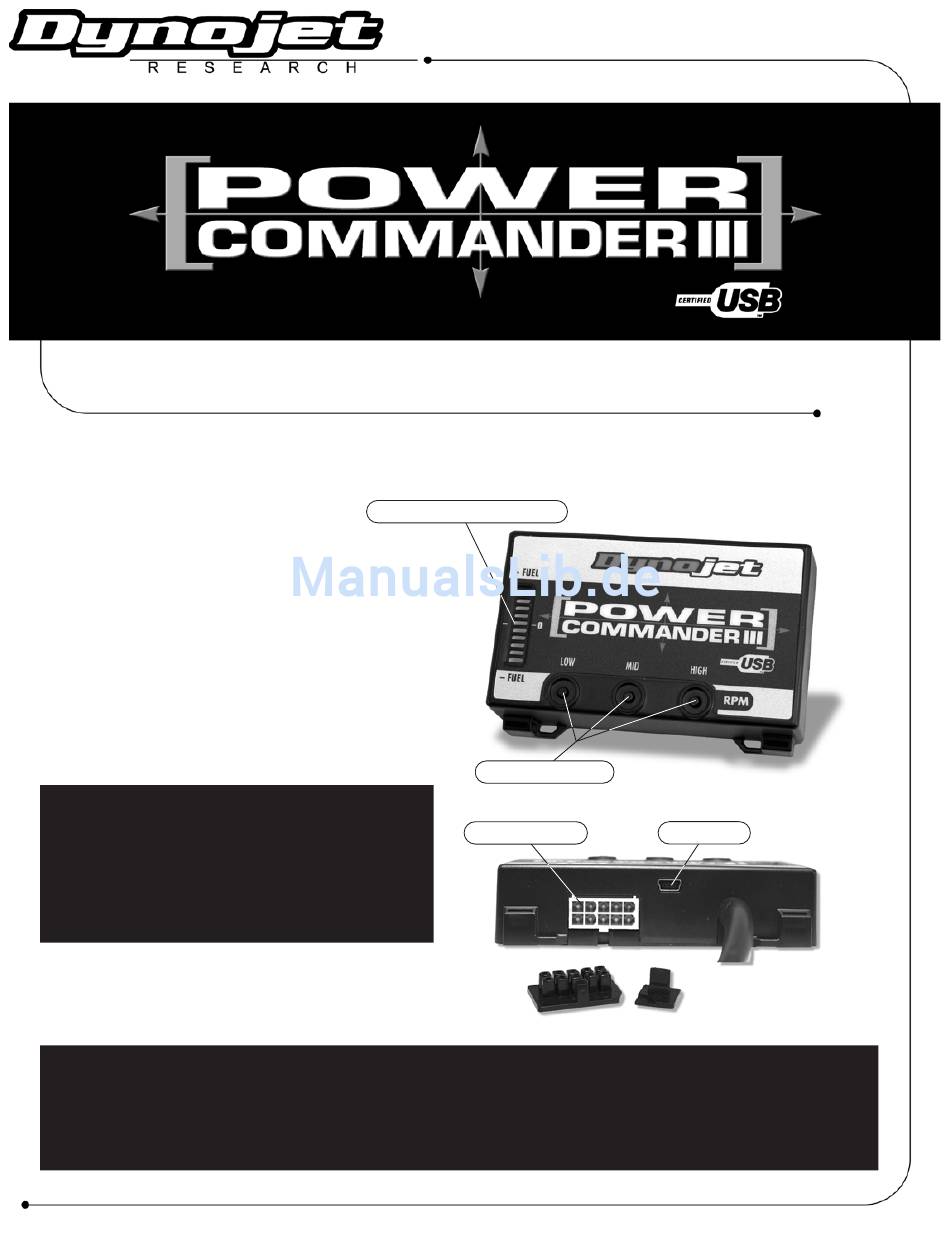

2002-2003 Ducati 998
Installationsanleitung
Button Adjustment Display
Faceplate Buttons
Expansion Port
2002-2003 Ducati 998 - PCIII USB - 1
USB Port

Werbung

loading

Verwandte Anleitungen für Dynojet Power Commander 2002-2003 Ducati 998

Inhaltszusammenfassung für Dynojet Power Commander 2002-2003 Ducati 998

  • Seite 1 Zündung einschalten wenn eine elektrische Verbindung gelöst wurde! Bitte die Installationsanleitung, vor Montage des PCIII, sorgfältig lesen. Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com Dynojet Research 2191 Mendenhall Drive North Las Vegas, NV 89031 (800) 992-4993 www.powercommander.com...
  • Seite 2 Sitzbank demontieren. Kabelbinder entfernen Beide Verkleidungsseitenteile demon- tieren. Tank demontieren. Kabelbinder, die den Kabelbaum der Einspritzdüsen an den Kraftstoffleitungen fixieren entfernen (Fig. A). Steckverbindungen der Einspritzdüsen lösen. Dichtgummi der Airbox lösen (Fig. Dichtgummi lösen Dichtgummi einseitig einschneiden. Einschnitt Vorsicht! Kabelbaum beim Einschneiden des Gummis nicht beschädigen.
  • Seite 3 PCIII Kabelbaum durch das Unterteil der Airbox herausführench. Dichtgummi wieder installieren. Steckverbindung Steckverbindung des Drosselklappensensors trennen (Fig.D). Verbindung befindet sich auf der linken Seite hinter der Zündspule. Kabelschutzhülle hier einschneiden Kabelschutzhülle w.o.beschrieben Kabel des PCIII vorsichtig einschneiden. Abzweigverbinder mit dem Purple/weissen Kabel verbinden.
  • Seite 4 Nun das graue Kabel des PCIII mit Gummis dem Abzweigverbinder des Drosselklappensensors verbinden (Fig. E). Kabelbaum mit vorhandenen Gummibefestigungen am Rahmen befestigen. Massekabel des PCIII am Rahmen entlang zum Minuspol der Batterie verlegen und mit diesem verschrauben (Fig.G). Montagebeispiel.Montage des PCIII Massekabel ist an verschiedenen Stellen möglich.
