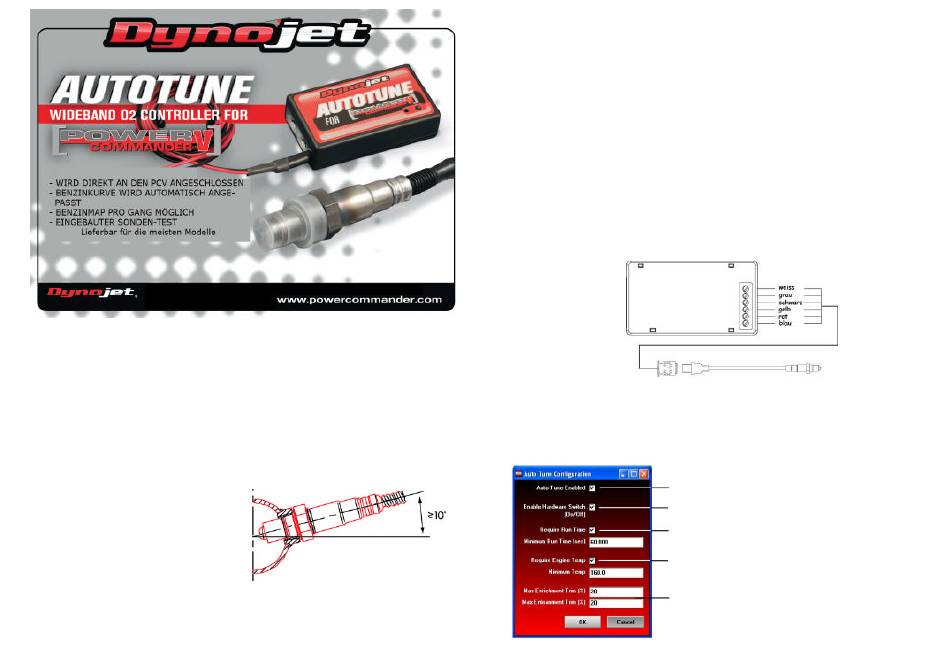

Dynojet AUTOTUNE Bedienungsanleitung

Das Autotune Kit ist universal und kann mit jedem PC-V verwendet werden, benötigt nur eine 12V
Stromzufuhr.
•
Viele Original- wie auch Zubehör-Auspuffanlagen sind bereits mit einer Lamda Sonde
ausgerüstet. Wird dafür eine Mutter M18x1.5mm verwendet, können Sie die Sonde vom
Autotune Kit da einschrauben. Sollte die Mutter nicht passen, empfehlen wir Ihnen die
Schweissmutter (im Kit enthalten) vor dem Katalysator (falls vorhanden) anzuschweissen.
Der beste Ort ist da, wo die verschiedenen Krümmer zusammenkommen, also beim Kollektor.
Handelt es sich um eine 2 in 2 Anlage, so sollte die Mutter bzw. die Sonde ca. 15 cm
vom Zylinderkopf entfernt angeschweisst werden (von dem Zylinder, den Sie tunen möchten).
•
Die Mutter sollte so angeschweisst werden,
dass die Sonde so wenig wie möglich mit
Feuchtigkeit in Verbindung kommt. Im
Auspuffrohr kann sich Kondenswasser
bilden, welches die Sonde beschädigen
kann. Ideal ist es, die Schweissmutter so zu
platzieren, dass die Sonde zwischen 9 Uhr
und 3 Uhr liegt (im Uhrzeigersinn gesehen.
Ein Neigungswinkel von 10° horizontal
gesehen ist Minimum.
Bemerkung: Beachten Sie, dass Sie genügend Platzfreiheit für die Sonde und deren Kabelbaum
haben.
•
Installieren Sie das Autotune Modul in die Nähe des PCV.
•
Verbinden Sie das Autotune Modul mit dem Power Commander V mit Hilfe des mitgelieferten CAN -Kabels. Es
ist nicht wichtig, welchen Port Sie verwenden.
•
Verschliessen Sie den nichtbenutzten Port vom Autotune Modul mit der Abdeckung (WICHTIG).
•
Verbinden Sie das Lamdasonden Kabel mit der Lamda Sonde und verlegen Sie das Kabel zum Autotune
Modul. Versichern Sie sich, dass das Kabel an keiner Stelle vom Auspuff eingeklemmt oder beschädigt wird.
Das Kabel kann verkürzt werden, falls gewünscht.
•
Verbinden Sie das Lamda Sondenkabel mit dem Autotune Modul.
•
Verbinden Sie das SCHWARZE Kabel vom AT200 mit einem guten Massepunkt, und zwar entweder mit Hilfe
des mitgelieferten Kabelverbinders oder der Kabelöse. Die negative Seite der Batterie wäre eine gute Masse.
•
Verbinden Sie das rote Kabel vom AT200 mit Hilfe des mitgelieferten Kabelverbinders mit einer abschaltbaren
12V Stromzufuhr. Der Stecker vom Hecklicht wäre optimal dazu. In den meisten PC -V Anleitungen wird ange-
geben, wo die richtige Verbindung ist.
•
Blockieren oder schalten Sie das sekundäre Luftsystem aus, falls vorhanden (bei den Tech Tip ps nach-
schauen).
•
Das Autotune Kit, installiert in Verbindung mit einem PC-V, erlaubt eine automatische An-
passung des Gemisches an ein Zielvorgabe. Um diese Option verwenden zu können, müssen
Sie Autotune im PC-V aktivieren.
Gehen Sie zu Power Commander Werkzeuge – Konfiguration – Autotune .
Aktiviert die Option Autotune
Bei Verwendung eines Schalters (nicht mitgeliefert),
diese Box anklicken
Wie viel Zeit nach dem Starten des Motorrads soll die
Software warten, um das Gemisch zu messen.
Welche Temperatur soll erreicht werden, bevor die
Software beginnt, das Gemisch zu messen.
Maximale Anpassung des Gemisches während einer
Aufzeichnung.
