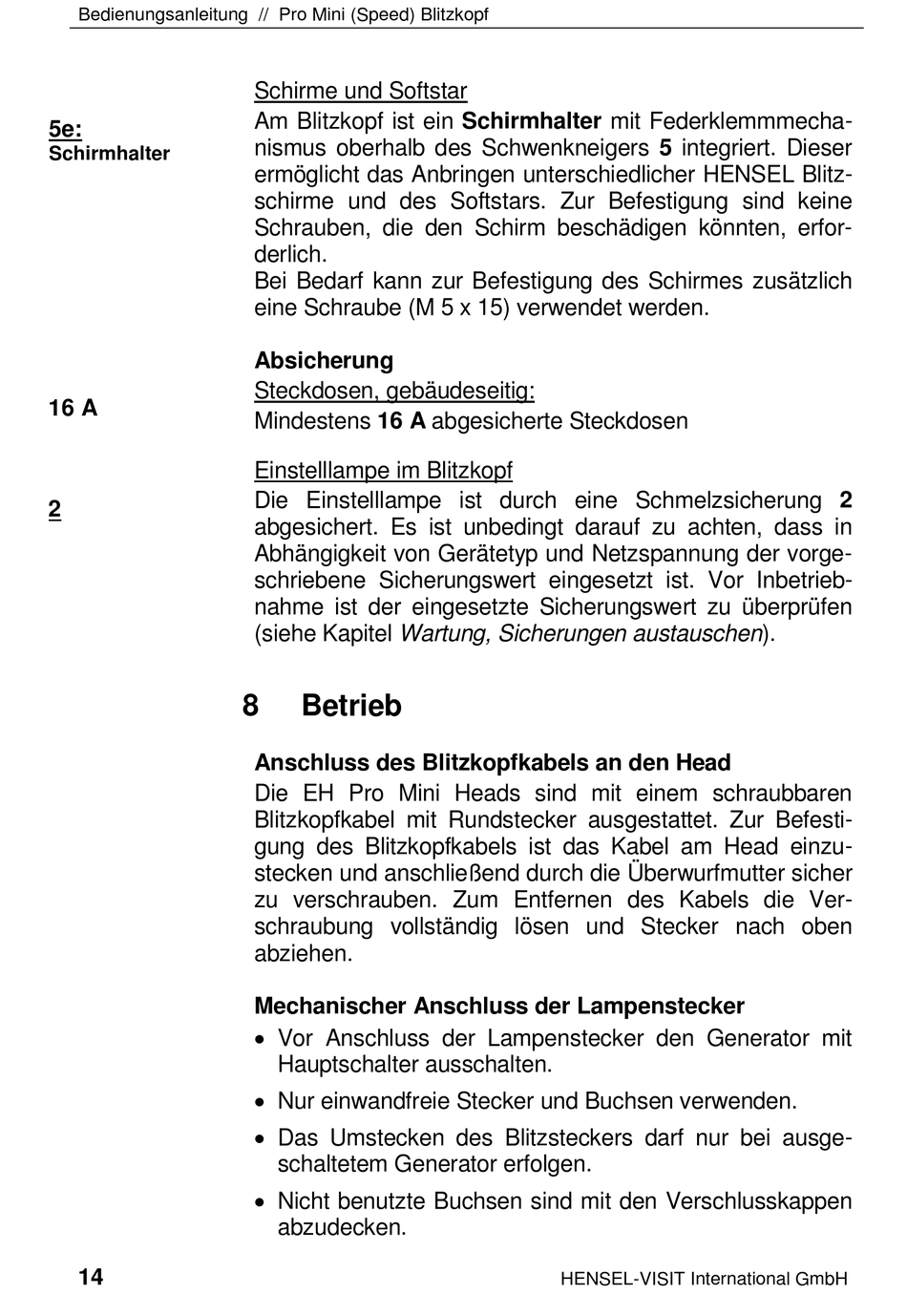

Bedienungsanleitung // Pro Mini (Speed) Blitzkopf
5e:
Schirmhalter
16 A
2
14
Schirme und Softstar
Am Blitzkopf ist ein Schirmhalter mit Federklemmmecha-
nismus oberhalb des Schwenkneigers 5 integriert. Dieser
ermöglicht das Anbringen unterschiedlicher HENSEL Blitz-
schirme und des Softstars. Zur Befestigung sind keine
Schrauben, die den Schirm beschädigen könnten, erfor-
derlich.
Bei Bedarf kann zur Befestigung des Schirmes zusätzlich
eine Schraube (M 5 x 15) verwendet werden.
Absicherung
Steckdosen, gebäudeseitig:
Mindestens 16 A abgesicherte Steckdosen
Einstelllampe im Blitzkopf
Die Einstelllampe ist durch eine Schmelzsicherung 2
abgesichert. Es ist unbedingt darauf zu achten, dass in
Abhängigkeit von Gerätetyp und Netzspannung der vorge-
schriebene Sicherungswert eingesetzt ist. Vor Inbetrieb-
nahme ist der eingesetzte Sicherungswert zu überprüfen
(siehe Kapitel Wartung, Sicherungen austauschen).
8
Betrieb
Anschluss des Blitzkopfkabels an den Head
Die EH Pro Mini Heads sind mit einem schraubbaren
Blitzkopfkabel mit Rundstecker ausgestattet. Zur Befesti-
gung des Blitzkopfkabels ist das Kabel am Head einzu-
stecken und anschließend durch die Überwurfmutter sicher
zu verschrauben. Zum Entfernen des Kabels die Ver-
schraubung vollständig lösen und Stecker nach oben
abziehen.
Mechanischer Anschluss der Lampenstecker
Vor Anschluss der Lampenstecker den Generator mit
Hauptschalter ausschalten.
Nur einwandfreie Stecker und Buchsen verwenden.
Das Umstecken des Blitzsteckers darf nur bei ausge-
schaltetem Generator erfolgen.
Nicht benutzte Buchsen sind mit den Verschlusskappen
abzudecken.
HENSEL-VISIT International GmbH
