Wenn der Fußschalter deines Gitarrenverstärkers mit einem einfachen Monoklinkenkabel arbeitet,
kannst du ein normales Gitarrenkabel verwenden, um den REMOTE Ausgang des Loopbone mit
deinem Verstärker zu verbinden.

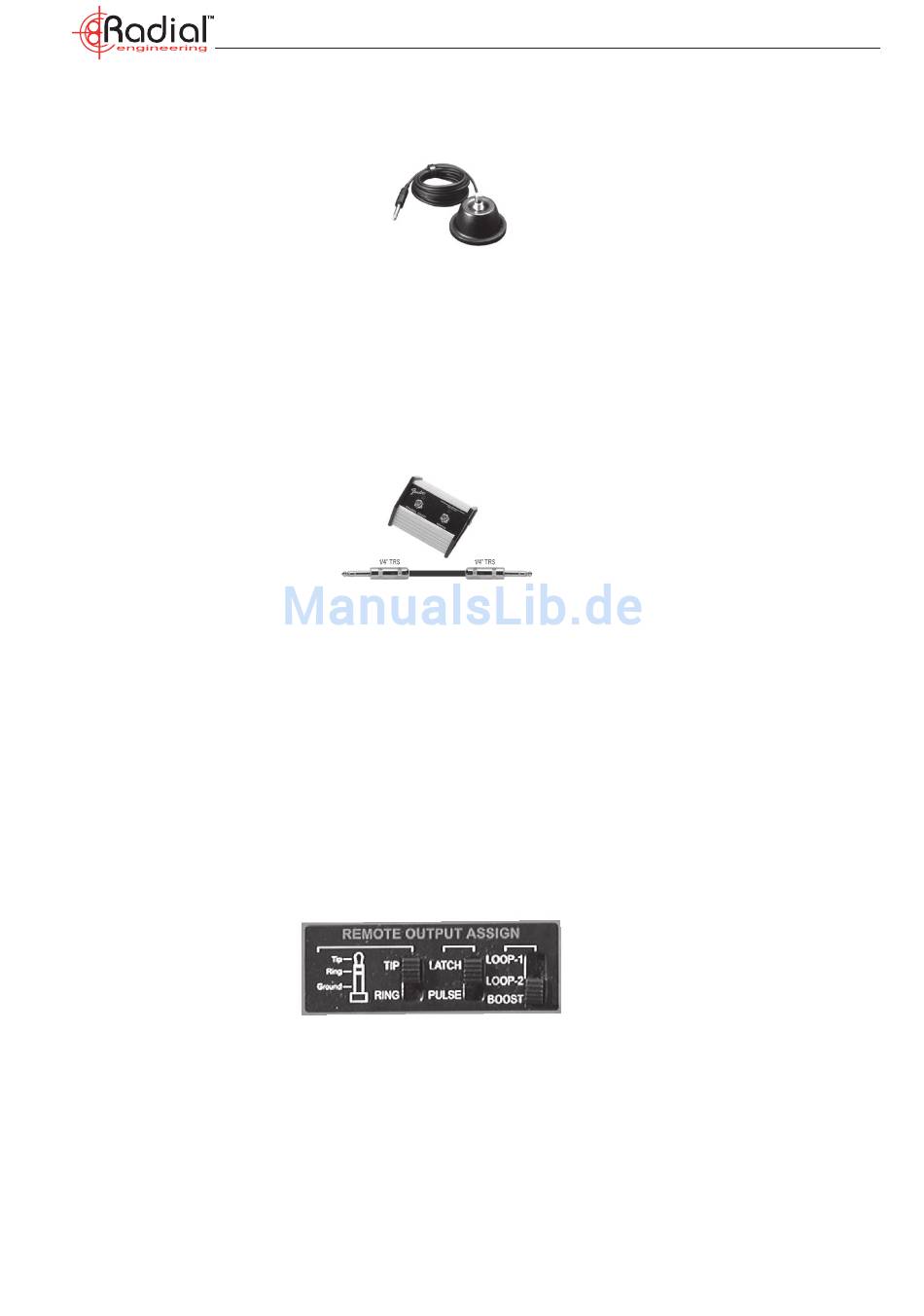

1-fach- Fußschalter mit 6,35mm Mono-Klinkenkabel.
Sollte dein Verstärker mit einem 2-fach Fußschalter arbeiten, der zum Beispiel die Kanäle und
den Hall kontrolliert, benötigst du ein symmetriertes Stereo-Klinkenkabel (6,35mm). In einem
solchen Fall kann es nötig werden, die Klinkenkontake Spitze (Tip) und Ring mit Hilfe des REMOTE
OUTPUT ASSIGN Schalter zu tauschen, um den Kanalwechsel über den Loopbone kontrollieren
zu können.
2-fach Fußschalter mit 6,35 Stereo-Klinke.
REMOTE OUTPUT ASSIGN Schalter
Um den SLINGSHOT Ausgang zu konfigurieren, bietet der Loopbone drei Kontrollschalter. Der TIP
AND RING SELECT Schalter ist für Verstärker vorgesehen, die die Funktionen Kanalwahl und Hall
ein/aus über einen 2-fach Fußschalter mit 6,35mm Stereoklinke kontrollieren.
Er bietet die Möglichkeit, frei wählen zu können, welche Funktion der Loopbone schalten soll, ohne
dafür Kabel umstecken zu müssen. Der „LATCHING (Schaltkontakt) oder NON-LATCHING (Taster)
Schalter stellt die beiden gebräuchlichsten Schalt-Modi der Fußschalter von Gitarrenverstärkern zur
Auswahl. Schaltkontakte finden hauptsächlich in Vintage-, oder Vintagestyle Amps Verwendung.
Taster oder Puls-Schalter findet man in modernen Verstärkern mit elektronischer Schaltung.
Der FOOTSWITCH SELECTOR Schalter ordnet die Schaltfunktion des REMOTE OUTPUTS einem
der drei Fußschalter des Loopbone zu. In der LOOP 1 Stellung kannst du beispielsweise die
Kanalumschaltung eines Amps gemeinsam mit der Aktivierung der LOOP 1 erledigen. Wenn du
die SLINGSHOT Funktion dem POWER BOOST Fußschalter zuordnest, kannst du den Booster
scharf schalten und zeitgleich einen Reverb-Effekt oder ein Delay aktivieren.
