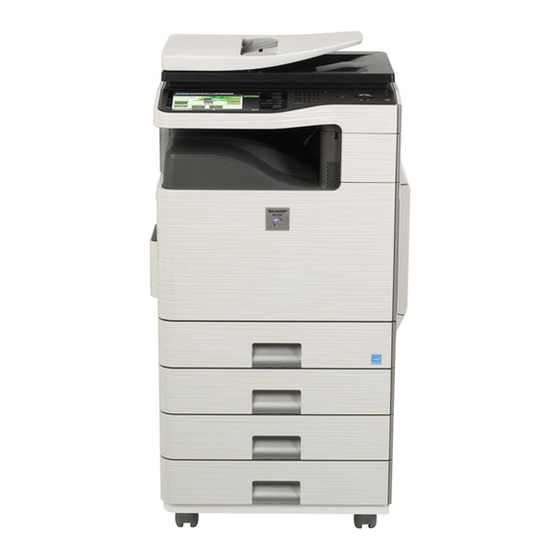

MODEL: MX-B381 DIGITAL-MULTIFUNKTIONSSYSTEM Kurzanleitungde Kurzanleitungde Kurzanleitung Vor Verwendung des Geräts Funktionen des Geräts und Verfahren für das Einlegen von Originalen und Papier. Kopieren Verwenden der Kopierfunktion. Drucken Verwenden der Druckerfunktion. Scannen Verwenden der Scannerfunktion. Dokumentenablage Speichern von Aufträgen als Dateien auf der Festplatte.
BEDIENUNGSHANDBÜCHER UND IHRE VERWENDUNG Die Gerätelieferung enthält 3 gedruckte Handbücher sowie ein Handbuch in PDF-Format. Gedruckte Handbücher Übersicht über die Geräteteile und ihre Verwendung Einlegen von Papier Vor Verwendung des Geräts (Seite 7) Kurzanleitung (Dieses Handbuch) Erstellen einer Kopie Kopieren (Seite 25) Drucken einer Datei Drucken (Seite 51) Senden eines gescannten Bilds...
Handbücher im PDF-Format Detaillierte Erläuterungen der für dieses Gerät verfügbaren Funktionen erhalten Sie in der Bedienungsanleitung (in PDF-Format).Die Bedienungsanleitung kann über die Website des Geräts heruntergeladen werden. Laden Sie die Bedienungsanleitung über die Website des Geräts herunter. Kurzanleitung Weitere Informationen Weitere Informationen über den Download finden Sie unter "Download der Bedienungsanleitung"...
ÜBERPRÜFEN DER IP-ADRESSE Zum Überprüfen der IP-Adresse des Geräts drucken Sie die Liste mit sämtlichen benutzerdefinierten Einstellungen in den anwenderspezifischen Einstellungen aus. Drücken Sie die Taste ANWENDERSPEZIFISCHE EINSTELLUNGEN [ANWENDERSPEZIFISCHE EINSTELLUNGEN]. Wählen Sie die Liste mit Systemeinstellungen Admin. Passwort Beenden allen benutzerdefinierten Standard- Listendruck Jobzählung...
ZUGRIFF AUF DEN WEBSERVER IM GERÄT Wenn das Gerät mit einem Netzwerk verbunden ist, können Sie mit einem Webbrowser auf Ihrem Computer auf den Webserver zugreifen. Öffnen der Webseiten Greifen Sie zum Öffnen der Webseiten auf den in das Gerät integrierten Webserver zu.
INHALTSVERZEICHNIS ÜBERPRÜFEN DER IP-ADRESSE....... 2 ZUGRIFF AUF DEN WEBSERVER IM GERÄT ..... 3 Vor Verwendung des Geräts NAMEN UND FUNKTION DER TEILE .
Seite 7
Drucken DRUCKEN ..........52 DRUCKVORGANG ABBRECHEN (AM GERÄT) .
Seite 8
Systemeinstellungen ANWENDERSPEZIFISCHE EINSTELLUNGEN ....92 Fehlerbehebung HÄUFIG GESTELLTE FRAGEN ....... . 96 BESEITIGUNG VON PAPIERSTAUS .
Vor Verwendung des Geräts Vor Verwendung des Geräts Dieser Abschnitt enthält allgemeine Informationen über das Gerät, einschließlich Namen und Funktionen der Geräteteile und seiner Peripheriegeräte, sowie Anleitungen für das Einlegen von Originalen und Papier. NAMEN UND FUNKTION DER TEILE....8 VERSORGUNGSMATERIALIEN .
NAMEN UND FUNKTION DER TEILE (2) (3) (10) Automatischer Originaleinzug Ausgabefach (mittleres Fach) Zieht mehrere Originale automatisch Kopier- und Druckaufträge werden in ein und scannt diese. Beide Seiten dieses Fach ausgegeben. eines zweiseitigen Originals können (Wenn ein Finisher installiert ist, kann gleichzeitig gescannt werden.
(14) (11) (12) (13) (11) Vordere Abdeckung (13) USB-Anschluss (Typ B) Öffnen Sie diese zum Austauschen Unterstützt USB 2.0 (Hi-Speed). einer Tonerpatrone. Wenn Sie an diesen Anschluss einen Computer anschließen, kann (12) Manueller Einzug das Gerät als Drucker verwendet Über den manuellen Einzug können werden.
BEDIENFELD Bildsendeanzeigen ONLINE-Anzeige Leuchtet während der Übertragung oder während des Eingangs im Faxmodus. Die Anzeige leuchtet auch während der Übertragung im Scanmodus. DATEN-Anzeige Wenn ein eingegangenes Fax, z.B. weil die Papierkassette leer ist, nicht ausgedruckt werden kann, blinkt die Anzeige. Die Anzeige leuchtet ständig, wenn Daten vorliegen, die auf ihre Übertragung warten. Touch-Panel Taste [AUFTRAGSSTATUS] Druckmodusanzeigen...
Seite 13
Numeric keys Zifferntasten Hauptstrom-Anzeige Taste [LÖSCHEN] Dienen der Eingabe der Anzahl von Kopien, von Drücken Sie diese Taste, Diese Anzeige leuchtet, wenn Faxnummern und anderer Zahlen. um Einstellungen wie der Hauptschalter beispielsweise die Anzahl eingeschaltet ist. Taste [LOGOUT] ( der Kopien auf "0" Der Ein-/Ausschalter befindet Wenn die Benutzerauthentifizierung aktiviert ist, zurückzusetzen.
VERWENDEN DES TOUCH-PANELS Die Felder auf dem Touch-Panel wurden zur einfacheren Handhabung gruppiert. Layout und Funktion der Touch-Panel-Felder werden im Folgenden erläutert. Modusauswahltasten Taste [KOPIE] Um die Kopierfunktion zu verwenden, berühren Sie diese Taste, um auf den Kopiermodus umzuschalten. Lassen Sie den Finger auf der Taste [KOPIE], um die gesamte Zählerseite einzusehen sowie die verbleibende Tonermenge.
Seite 15
Verwenden allgemeiner Felder Spezialmodi Broschüre Rand wechseln Löschen kopieren Folientrenn- Auftrag 2auf1 erstellen blätter Kartenbeilage Stempel Bildbearb. Schärfe Ablage Offene Ablage Abbrechen Drucken file-01.tiff Papierwahl Anzahl Drucke Auto (1 999) Ausgabe Seite anpassen 2-seitig Offene Ablage Drucken (1) Wenn der angezeigte Bildschirm einer von mehreren ist, können Sie mit den Feldern und zwischen den Bildschirmen wechseln.
Prüfen des Gerätestatus Das Touch-Panel enthält ein Feld zum Prüfen des Gerätestatus. Anzeige-Auswahltaste Anzeige "Auftragsstatus" Hier werden die ersten 4 Druckaufträge der Als Statusanzeige kann zwischen "Auftragsstatus" Druckwarteschleife angezeigt (der aktuelle Auftrag und "MFP-Status" gewählt werden. und die in der Warteschleife befindlichen Aufträge). Wenn die Ansicht Auftragsstatus angezeigt wird, Es werden die Auftragsart, die eingestellte ändert sich der angezeigte Status automatisch...
BENUTZERAUTHENTIFIZIERUNG Wenn in den anwenderspezifischen Einstellungen die Benutzerauthentifizierung aktiviert wurde, müssen Sie sich vor dem Verwenden des Geräts anmelden. Die Benutzerauthentifizierung ist zunächst deaktiviert. Melden Sie sich nach Verwenden des Geräts wieder ab. Verfahren für die Benutzerauthentifizierung Es gibt zwei Methoden für das Durchführen der Benutzerauthentifizierung: Anmeldung mit Benutzernummer und Anmeldung mit Benutzernamen und Passwort.
Form einer Schnellzugriffstaste angezeigt. (2) Betriebsart-Auswahltasten Um die gespeicherte Funktion Benutzen Sie diese Tasten, um aufzurufen, müssen Sie nur die zwischen den Sharp OSA-Modi jeweilige Taste berühren. Kopieren, Bild senden und (5) Benutzername Dokumentenablage zu wechseln. Zeigt den Namen des (3) Bezeichnung angemeldeten Benutzers an.
BILDPRÜFUNGSFUNKTION (VORSCHAU) Mit der Bildprüfungsfunktion kann der Inhalt eines Eingangsfaxes oder sonstigen Daten im Bedienfeld angezeigt werden. Hilfreiche Verwendungsmöglichkeiten für die Bildprüfung "Nur erforderliche Faxe drucken" Sie können ein eingegangenes Fax vor dem Drucken prüfen. Wenn Sie das Fax nicht benötigen, können Sie es löschen ohne es drucken zu müssen. Dadurch können Sie Papier und Toner sparen.
Seite 20
Bildprüfung Zurück 04/04/2010 11:12 0123456789 1 / 3 Der Inhalt der Daten wird hier angezeigt. Im Bedienfeld können Sie • die Anzeige Anzeigendrehung durchblättern • Seiten ändern Drucken • die Anzeigegröße 0001 0010 verändern Beispiel: Bildprüfungsansicht für ein eingegangenes Fax Weitere Informationen über die Bildprüfungsfunktion finden Sie in den in der Bedienungsanleitung beschriebenen Modi.
EINLEGEN VON ORIGINALEN Mit dem automatischen Originaleinzug können viele Originale gleichzeitig gescannt werden. Dadurch müssen Sie nicht jedes Original einzeln einlegen. Verwenden Sie für Originale, die nicht mit dem automatischen Originaleinzug gescannt werden können, wie Bücher oder Dokumente mit angehefteten Notizen, das Vorlagenglas.
Legen Sie das Original auf die Skala ausgerichtet horizontal auf die Glasplatte. Originale Original im Hochformat Original im Querformat Skala des Vorlagenglases Zeichen A5 (5-1/2" x 8-1/2") A4 (8-1/2" x 11") Originale im Hochformat Bei Verwendung der nachstehenden Funktion Oberer im Kopiermodus muss das Original so Bildrand rechts aufgelegt werden, dass sich der obere...
WECHSELN DES PAPIERS IN EINEM FACH Namen der Fächer Die Bezeichnungen der Fächer werden unten aufgeführt. Die Anzahl der Blätter, die in die verschiedenen Fächer eingelegt werden können, finden Sie in den folgenden Handbüchern: • Bedienungsanleitung, "Papier-Kass. einstellen" unter "7. SYSTEMEINSTELLUNGEN" •...
Papier in ein Fach einlegen Um das Papier in einem Fach auszuwechseln, legen Sie das gewünschte Papier in das Fach und ändern Sie anschließend die Einstellungen für das Fach im Gerät, um das geladene Papier anzugeben. Der Vorgang für die Änderung der Papiergröße für ein Fach wird weiter unten erläutert.
Ändern der Papierfacheinstellungen Wenn Sie das Papier in einem Fach wechseln, müssen Sie auch die Papierfacheinstellungen in den anwenderspezifischen Einstellungen ändern Drücken Sie die Taste ANWENDERSPEZIFISCHE EINSTELLUNGEN [ANWENDERSPEZIFISCHE EINSTELLUNGEN]. Konfigurieren Sie die Systemeinstellungen Admin. Passwort Beenden Papierfacheinstellungen auf Standard- Listendruck Gesamtzählung einstellungen (Benutzer)
Einlegen von Papier in den manuellen Einzug Die Seite, die bedruckt werden soll, muss nach unten zeigen! Legen Sie das Papier horizontal gerichtet ein. Ziehen Sie beim Einlegen von Papier im Format A4 die Facherweiterung heraus. Die maximale Anzahl von Blättern, die in den manuellen Einzug eingelegt werden können, beträgt bei Normalpapier ungefähr 100 Blatt und bei Umschlägen ca.
Seite 27
Kopieren Kopieren In diesem Abschnitt werden grundlegende Verfahren für das Verwenden der Kopierfunktion beschrieben. Außerdem gibt dieser Abschnitt eine Einführung in die verschiedenen Kopiermöglichkeiten, die mit den Spezialmodi durchgeführt werden können. HAUPTFENSTER DES KOPIERMODUS ... . . 26 KOPIEREN .
HAUPTFENSTER DES KOPIERMODUS Um das Hauptfenster des Kopiermodus zu öffnen, drücken Sie im Bedienfeld die Taste [KOPIE]. Wählen Sie die Kopiereinstellungen im Hauptfenster aus. Bereit zum Scannen für kopieren. Farbmodus Spezialmodi Vollfarbe (10) 2-seit. Kopie Normal (11) Ausgabe Belichtung Auto Ablage (12) Offene Ablage...
Seite 29
(7) Papierwahl-Anzeige (10) Taste [2-seit. Kopie] Zeigt das Format des in die Über diese Taste können Sie die einzelnen Fächer eingelegten Funktion 2-seitiges Kopieren Papiers und die verbleibende wählen. Papiermenge an (11) Taste [Ausgabe] Das ausgewählte Papierfach wird Berühren Sie diese Taste, um markiert dargestellt.
KOPIEREN Dies ist das einfachste Verfahren für das Kopieren. Einseitige Kopie Einseitiges Original Legen Sie das Original ein. Die zu scannende Seite muss oben sein! Legen Sie bei Verwendung des Vorlagenglases das Original mit der zu scannenden Seite nach unten ein.
Seite 31
Wählen Sie die Einstellungen über das Farbmodus Spezialmodi Touch-Panel. (Fortsetzung) Vollfarbe 2-seit. Kopie Normal (5) Vergewissern Sie sich, Ausgabe Belichtung dass das richtige Auto Ablage Papierformat eingestellt Offene Ablage ist. Zoomfaktor Original Papierwahl Auto 100% Normal Stellen Sie die Kopienanzahl ein und drücken Sie die Taste [START].
2-ZWEISEITIGES KOPIEREN (Automatischer Originaleinzug) Sie konnen mit dem automatischen Originaleinzug automatisch zweiseitige Kopien erstellen, ohne die Originale von Hand umdrehen und neu einlegen zu mussen. In diesem Abschnitt wird erklart, wie Sie aus Zweiseitige Kopie Einseitiges Original einseitigen Originalen zweiseitige Kopien machen. Legen Sie das Original ein.
KOPIEREN AUF SPEZIALPAPIER (Manuelles Kopieren) Verwenden Sie zum Kopieren auf Spezialpapiersorten, wie schweres Papier und Umschläge, den manuellen Einzug. In diesem Abschnitt wird das Einlegen von schwerem, A4-formatigem Papier in den Kopie auf Original schwerem Papier manuellen Einzug erläutert. Legen Sie das Original ein. Die zu scannende Seite muss oben sein! Legen Sie bei Verwendung des Vorlagenglases das Original mit der...
Wählen der Fächer Um das Papier auszuwählen, Farbmodus Spezialmodi aktivieren Sie die Taste Vollfarbe 2-seit. Kopie [Papierwahl] oder das Symbol des Normal Ausgabe Geräts im unteren Teil der Belichtung Ablage Auto Kopiermodus-Maske. Offene Ablage Papierwahl Zoomfaktor Original 100% Auto Normal Berühren Sie eine Taste, um eine Papierwahl Fach auszuwählen.
BELICHTUNG UND BILDTYP AUSWÄHLEN Sie können den Vorlagenbildtyp angeben, um eine klarere Kopie zu erhalten. Dieser Vorgang wird im Folgenden am Beispiel eines Originals mit hellen Farben, z. B. einer Buntstiftzeichnung, gezeigt. Belichtung angepasst Helles Original Legen Sie das Original ein. Die zu scannende Seite muss oben sein! Legen Sie bei Verwendung des Vorlagenglases das Original mit der...
ANPASSEN DER KOPIE AN DAS PAPIERFORMAT (Automatische Verhältnisauswahl) Sie können ein Original mithilfe der automatischen Vergrößerung bzw. Verkleinerung auf jedes beliebige Format kopieren. In diesem Abschnitt wird das Kopieren eines Originals im Format A5 auf Papier im A4-Format beschrieben. Legen Sie das Original ein. Die zu scannende Seite muss oben sein! Legen Sie bei Verwendung des Vorlagenglases das Original mit der...
Seite 38
Wählen Sie die Einstellungen über das Farbmodus Spezialmodi Touch-Panel. (Fortsetzung) Vollfarbe 2-seit. Kopie Normal (7) Berühren Sie das Feld Ausgabe Belichtung [Auto-Image]. Ablage Auto Offene Ablage Zoomfaktor Papierwahl Original 100% Auto-Image Normal Stellen Sie die Zahl der gewünschten Kopien ein . Einstellungen korrigieren Drücken Sie die Taste [START].
VERGRÖSSERN/VERKLEINERN (Vordefinierte Verhältnisse / Zoom) Für die präzise Einstellung der Kopiergröße können Sie entweder einen voreingestellten Faktor auswählen und/oder den Faktor in Schritten von 1 % vergrößern. Als ein Beispiel wird in diesem Abschnitt das Kopie mit festgelegtem Original Verhältnis Verkleinern eines Bildes auf 55 % erläutert.
Seite 40
Wählen Sie die Einstellungen über das Zoomfaktor Touch-Panel. (Fortsetzung) (4) Berühren Sie das Feld 200% [50%]. Zoom 400% Berühren Sie die Taste des 100% voreingestellten Zoomfaktors, der 55% naheliegt. (das heisst der Auto-Image XY-Zoom gewünschte Zoomfaktor) (5) Legen Sie das Kopierverhältnis mit dem Feld auf 55 % fest.
UNTERBRECHEN EINES KOPIERVORGANGS (Kopieren unterbrechen) Wenn die Maschine gerade druckt, können Sie den Job unterbrechen und einen gerade wichtigeren Kopiervorgang ausführen. Original Diese Funktion ist nützlich, wenn Sie während eines umfangreichen Kopiervorgangs dringend etwas anderes kopieren müssen. Unterbrechen Drucken Berühren Sie das Feld Kopieren von Papierkassette 2.
SPEICHERN VON KOPIERVORGÄNGEN (Auftragsprogramme) Sie können eine Gruppe von Kopiereinstellungen speichern. Diese Einstellungen können bei Bedarf jederzeit wieder abgerufen und verwendet werden. Wenn Sie dieselben Kopiereinstellungen häufig benötigen, müssen Sie so nicht jedes Mal manuell die Einstellungen wählen. Speichern eines Auftragsprogramms Drücken Sie die Taste [#/P] Wählen Sie die Einstellungen über das...
Wählen Sie die Einstellungen über das Touch-Panel. (Fortsetzung) Einstellungen vornehmen und mit [OK] (3) Wählen Sie die zu Abbrechen speichern. Löschen mit [Abbrechen]. speichernden Farbmodus Spezialmodi Vollfarbe Kopiereinstellungen. 2-seit. Kopie Normal (4) Berühren Sie die Taste Ausgabe Belichtung [Programmname]. Auto Programmname Es erscheint ein Texteingabefenster.
Seite 44
Wählen Sie die Auftragsprogramme Beenden Einstellungen über das Programmnummer drücken. Touch-Panel. (1) Berühren Sie das Feld [Speichern/Löschen]. Neuversuch Speichern/Löschen Auftragsprogramme Beenden (2) Berühren Sie die Taste mit Programmnummer drücken. dem Auftragsprogramm, das Sie löschen möchten. Berühren Sie eine markierte Taste. Felder, unter denen ein Auftragsprogramm gespeichert Speichern/Löschen...
SPEZIALMODI Die Spezialmodi können für eine Vielzahl von speziellen Kopieraufträgen verwendet werden. Dieser Abschnitt enthält eine Einführung in die Arten von Kopien, die mit den Spezialmodi erstellt werden können. (Die Verfahren für die Nutzung der einzelnen Spezialmodi werden nicht erläutert.) Jeder Spezialmodus hat seine speziellen Einstellungen und Schritte, jedoch ist die grundlegende Vorgehensweise bei allen Modi die gleiche.
WÄHLEN EINES SPEZIALMODUS Das Verfahren für die Auswahl der Einstellungen für "Hinzufügen von Rändern (Rand verschieben)." Wird weiter unten im Beispiel erläutert. Die spezifischen Einstellungen für jeden Spezialmodus sind unterschiedlich, die allgemeine Vorgehensweise bleibt jedoch immer gleich. Legen Sie das Original ein. Die zu scannende Seite muss oben sein! Legen Sie bei Verwendung des Vorlagenglases das Original mit der...
Seite 47
Stellen Sie die Kopienanzahl ein und drücken Sie die Taste [START]. Scannen abbrechen Kopieren abbrechen Einstellungen korrigieren...
NÜTZLICHE KOPIERFUNKTIONEN Hinzufügen von Rändern (Rand verschieben) Mit dieser Funktion können Sie das Bild auf der Kopie verschieben, um Ränder für das Binden zu erstellen. Diese Funktion ist geeignet wenn die Kopien gelocht werden sollen. Löschen von Schatten am Rand (Löschen) Mit dieser Funktion können Sie Schatten am Rand löschen, die...
Kopieren einer großen Anzahl von Originalen auf einmal (Auftrag erstellen) Ein Stapel, der höher ist als die Markierungslinie des automatischen Originaleinzugs, kann über diesen Einzug nicht zugeführt werden. Bei der Funktion Auftragsaufbau können Sie den Stapel der Originale in Sets aufteilen, jedes der Sets einzeln einführen und sie anschließend zusammen in einem einzigen Auftrag...
Kopieren beider Seiten einer Karte auf ein Blatt (Kartenbeilage) Mit dieser Funktion können Sie Vorderseite die Vorder- und die Rückseite einer Karte auf ein Blatt kopieren. Rückseite Drucken des Datums oder eines Stempels auf Kopien (Stempel) Mit dieser Funktion können Sie Datum drucken Stempel das Datum, einen Stempel, die...
Anpassen der Schärfe eines Bildes (Schärfe) Mit dieser Funktion können Sie die Schärfe eines kopierten Bildes erhöhen oder Soft Soft verringern. Sharp Sharp Prüfen der Kopien vor dem Drucken (Probedruck) Unabhängig von der genannten Anzahl der Kopien Sätze Prüfen druckt diese Funktion zunächst nur den ersten Satz.
Kopieren von Originalen mit unterschiedlicher Größe (Dokument gem. Größe) Zum Beispiel erlaubt diese Funktion, auch wenn ein B5-Original mit A4-Originalen vermischt ist, alle Originale gleichzeitig kopiert werden. Wenn dies in Verbindung mit der Funktion "Auto-Image" eingesetzt wird, können die Kopien alle auf das selbe Papierformat gedruckt werden.
Seite 53
Drucken Drucken In diesem Abschnitt wird das grundlegende Verfahren für das Drucken mit dem Druckertreiber des Geräts erläutert. Außerdem werden die Einstellungen beschrieben, die im Druckertreiber gewählt werden können. Die Erläuterungen zu Fenstern und Vorgehensweisen ® beziehen sich im Wesentlichen auf Windows Vista ®...
DRUCKEN In diesem Abschnitt wird das grundlegende Verfahren für das Drucken erläutert. Windows Das folgende Beispiel erläutert, wie ein A4-Dokument aus WordPad, ein Standard-Zubehörprogramm von Windows, gedruckt wird. Hinweise zur Installation des Druckertreibers und zur Konfiguration der Einstellungen in einer Windows-Umgebung finden Sie unter "2. EINRICHTUNG IN EINER WINDOWS-UMGEBUNG"...
Seite 55
Wählen Sie die Druckeinstellungen. (1) Klicken Sie auf die Registerkarte [Papier]. (2) Wählen Sie [A4]. (3) Klicken Sie auf die Schaltfläche [OK]. Klicken Sie auf die Schaltfläche [Drucken]. Der Druckvorgang startet. Unter Windows 98/Me/NT 4.0 klicken Sie auf die Schaltfläche [OK].
Verwenden der Druckertreiber-Hilfe Bei der Auswahl von Einstellungen im Druckertreibereigenschaftenfenster können Sie eine Hilfe aufrufen und Erläuterungen zu den Einstellungen anzeigen lassen. (Nur unter Windows) Öffnen Sie das Druckertreibereigenschaf tenfenster. (1) Wählen Sie den Druckertreiber des Gerätes aus. (2) Klicken Sie auf die Schaltfläche [Einstellungen].
Macintosh Das folgende Beispiel erläutert, wie ein A4-Dokument aus "TextEdit" ("SimpleText" bei Mac OS 9), ein Standard-Zubehörprogramm für Macintosh-Computer, gedruckt wird. Hinweise zur Installation des Druckertreibers und zur Konfiguration der Einstellungen in einer Macintosh-Umgebung finden Sie unter "3. EINRICHTUNG IN EINER MACINTOSH-UMGEBUNG" im Softwareeinrichtungshandbuch bzw.
Drucken einer Datei Drucken aus TextEdit. (1) Öffnen Sie das Menü [Datei]. (2) Wählen Sie [Drucken]. Unter Mac OS 9 wählen Sie [Drucken] im Menü [Datei] von SimpleText. Wählen Sie Druckeinstellungen und klicken Sie auf die Schaltfläche [Drucken]. (1) Stellen Sie sicher, dass der richtige Drucker gewählt ist. Der Gerätename, der im Menü...
DRUCKVORGANG ABBRECHEN (AM GERÄT) Sie können einen Druckauftrag vor dem Start des Druckvorgangs abbrechen. AUFTRAGSSTATUS Drücken Sie die Taste [AUFTRAGSSTATUS]. Wählen Sie die Einstellungen über das Touch-Panel. (1) Berühren Sie die Druckjob Scan an Faxvorgang Internet-Fax Registerkarte Auftr.-Wartesch. Sätze/Fortschritt Status Spulen [Druckauftrag].
DRUCKEINSTELLUNGEN AUSWÄHLEN Um die Druckfunktion des Geräts nutzen zu können, müssen die Einstellungen im Druckertreibereigenschaftenfenster konfiguriert werden. Erläuterungen zum Verfahren für das Öffnen des Druckertreibereigenschaftenfensters und zum grundlegenden Verfahren für das Drucken finden Sie unter "DRUCKEN" (Seite 52). Windows Das Verfahren zur Auswahl der Einstellungen im Druckertreiber wird nachfolgend anhand des Beispiels "Anpassen des Druckbildes an das Papier (Anpassen)"...
Seite 61
Macintosh Das Verfahren zur Auswahl der Einstellungen im Druckertreiber wird nachfolgend anhand des Beispiels "Drucken mehrerer Bilder auf eine Seite (n-auf-Druck)" erläutert. Diese Funktion verkleinert das Format jeder Seite, sodass Sie mehrere Seiten auf ein Blatt Papier drucken können. Als Beispiel wird das Drucken von zwei Seiten mit Abgrenzungen auf ein Blatt Papier erläutert.
PRAKTISCHE DRUCKFUNKTIONEN Drucken auf beide Seiten des Papiers (2-seitig drucken) Verwenden Sie diese Funktion, um ein Blatt Papier beidseitig zu bedrucken. Sie können 2-seitig drucken verwenden, um die Anzahl der gedruckten Blätter zu verringern, wenn Sie eine große Anzahl von Seiten drucken und Papier sparen möchten.
Drucken mehrerer Bilder auf eine Seite (n-auf-Druck) Verwenden Sie diese Funktion, um mehrere Seiten auf ein Blatt Papier drucken zu können, indem das Format des Druckbildes verkleinert wird. Dies ist nützlich, wenn Sie eine Übersicht mehrerer Seiten zeigen oder Papier sparen möchten.
Das Gerät verfügt auch über die folgenden Funktionen Informationen zu diesen Funktionen finden Sie in der Bedienungsanleitung unter "3. DRUCKER" im Abschnitt "PRAKTISCHE DRUCKFUNKTIONEN". Praktische Funktionen zur Erstellung von Broschüren und Postern • Erstellen einer Broschüre (Broschüre) • Vergrößern von Rändern (Rand verschieben) •...
Seite 65
Scannen Scannen In diesem Abschnitt werden die Verwendung der Netzwerkscannerfunktion sowie das grundlegende Verfahren für die Verwendung des Scannermodus erläutert. Außerdem erhalten Sie eine Einführung in die Spezialmodi, die Sie mit der Netzwerkscannerfunktion verwenden können. Für die Internet-Faxfunktion ist der Internet-Fax-Erweiterungssatz erforderlich.
NETZWERKSCANNERFUNKTION Die Netwerkscannerfunktion des Geräts kann benutzt werden, um gescannte Bilder mit vielen Methoden zu übertragen. Die Netzwerkscannerfunktion bietet die folgenden Modi. USB-Speichermodus Scanmodi Verwenden Sie diesen Modus zum Speichern eines Bilds Verwenden Sie auf einem USB-Speichergerät zum Versenden eines Bilds an Scannen zu eine E-Mail- Internet-Fax-Modus...
HAUPTFENSTER DES SCANMODUS Um das Hauptfenster des Scanmodus zu öffnen, drücken Sie im Bedienfeld die Taste [DOKUMENT SENDEN]. Falls das Scanfenster nicht angezeigt wird, drücken Sie die Registerkarte [Scannen]. Wählen Sie verschiedene Scaneinstellungen im Hauptfenster aus. Bereit zum Senden. Erneut senden Scannen I-Fax USB Sp.
SCANNEN EINES ORIGINALS Im Folgenden wird das grundlegende Verfahren für das Scannen erläutert. In diesem Abschnitt wird das Senden einer gescannten Datei per E-Mail beschrieben. Scannerübertragung Im Scanmodus können Originale in Vollfarbe oder in Original Gescanntes Bild Graustufen gescannt werden. Wählen Sie die Einstellungen DOKUMENT DOKUMENTEN-...
BELICHTUNG UND BILDTYP DES ORIGINALS ÄNDERN Die Einstellungen der Belichtung und des Bildtyps können passend zum jeweiligen Original ausgewählt werden. Das Verfahren für das Verdunkeln der Belichtung und die Einstellung des Vorlagenbildtyps auf "Text/ Fotoabzug" wird weiter unten erläutert. Legen Sie das Original ein. Die zu scannende Seite muss oben sein! Legen Sie bei Verwendung des Vorlagenglases das Original mit der...
AUFLÖSUNG ÄNDERN Sie können die Auflösung an die Originalart anpassen. In diesem Abschnitt wird erläutert, wie die Auflösung auf "300X300dpi" eingestellt wird, mit der klarere Bilder entstehen als mit der Standardauflösung. Legen Sie das Original ein. Die zu scannende Seite muss oben sein! Legen Sie bei Verwendung des Vorlagenglases das Original mit der zu scannenden Seite nach unten ein.
ÄNDERN DES DATEIFORMATS Das Dateiformat (Dateityp und Komprimierungsart) für das Senden eines gescannten Bildes wird beim Speichern des Ziels unter einer Kurzwahltaste angegeben. Sie können das Format aber bei der Übertragung ändern. Das Verfahren zum Senden eines gescannten Bildes im Format TIFF Vollfarbe wird weiter unten erläutert.
Seite 72
Wählen Sie die Einstellungen über das Fax-Empfangssignal Touch-Panel. (Fortsetzung) Dateityp Komprimierungsrate TIFF Nied. Komp. (4) Berühren Sie das Feld Umwand. PDF Mitt. Komp. [TIFF]. Hohe Komp. JPEG Programm Farbe/Grau (5) Berühren Sie das Feld Spezifizierte Seiten [Hohe Komp.]. (1-99) pro Datei Damit legen Sie eine hohe Komprimierung fest.
SPEICHERN EINES ZIELES Im Folgenden wird das Speichern von E-Mail-Adressen unter Kurzwahltasten für das Scannen an E-Mail erklärt. Gespeicherte E-Mail-Adressen sind einfach und schnell abrufbar. Falls Sie oft Bilder an dieselbe Gruppe von Empfängern senden, können Sie diese Empfänger als Gruppe speichern. Weitere Informationen über das Speichern von Zielen für die anderen Modi der Netzwerkscannerfunktion finden Sie in der Bedienungsanleitung unter "5.
Seite 74
Wählen Sie die Einstellungen über das Zurück Adressbuch Adresse sortieren Neu hinzufügen Alle Touch-Panel. (Fortsetzung) AAA AAA BBB BBB (3) Berühren Sie die Taste [Neu Index-Schalter CCC CCC DDD DDD EEE EEE FFF FFF hinzufügen]. Sortierauftrag GGG GGG HHH HHH Suchnummer III III JJJ JJJ...
NÜTZLICHE ÜBERTRAGUNGSVERFAHREN Senden über eine Zielwahltaste, erneutes Senden und andere praktische Übertragungsfunktionen stehen zur Auswahl die das Senden von Bildern einfach machen. Kurzwahltaste Ein in einer Zielwahltaste gespeichertes Ziel kann durch einfaches Berühren der Taste abgerufen werden. (1) Berühren Sie die Taste [Adressbuch].
Erneutes Senden Mit dem Feld [Erneut senden] können Sie ein Dokument an eine der 8 zuletzt verwendeten Zieladressen senden. Erneutes Senden ist in einigen Fällen nicht möglich, so z.B. wenn ein Bild über eine Zielwahltaste für eine Gruppe gesendet wurde. (1) Berühren Sie die Bereit zum Senden.
Seite 77
Schnellwahl Wenn Sie eine Einzeltaste oder eine Gruppentaste speichern, wird der Taste eine dreistellige Suchnummer zugeordnet. Sie können ein Ziel überprüfen, indem Sie die Taste und die dreistellige Suchnummer verwenden. Um eine Suchnummer zu überprüfen, drucken Sie die entsprechende Liste im Menü...
SENDEN EINES BILDES AN MEHRERE EMPFÄNGER (Rundsendung) Das gleiche Bild kann in einem einzigen Vorgang an mehrere Ziele mit unterschiedlichen Faxmodi, Internetfaxmodi und Faxmodus-Ziele gesendet werden. Wenn Sie häufig Bilder an die selbe Zielgruppe senden, ist es empfehlenswert, diese Ziele als Gruppe in einer Zielwahltaste zu speichern. Im Folgenden wird das Verfahren für das Wählen mehrerer Empfänger unter Kurzwahltasten und das Senden eines Bildes an diese Empfänger erläutert.
Seite 79
Wählen Sie die Adressprüfung Einstellungen über das EEE EEE HHH HHH Touch-Panel. (Fortsetzung) (6) Prüfen Sie die Ziele und berühren Sie die Taste [OK]. Um ein Ziel zu löschen, berühren Sie die Taste für das Ziel, das Sie löschen möchten. Eine Meldung wird angezeigt, die den Löschvorgang bestätigt.
SPEZIELLE SCANMODI Die Spezialmodi können für eine Vielzahl von Sonderfunktionen bei Scan-Sendeaufträgen genutzt werden. Auf den folgenden Seiten werden die verschiedenen Scan-Sendeaufträge vorgestellt, die ausgeführt werden können. (Die Verfahren für die Nutzung der einzelnen Spezialmodi werden nicht erläutert.) Jeder Spezialmodus hat seine speziellen Einstellungen und Schritte, jedoch ist die grundlegende Vorgehensweise bei allen Modi die gleiche.
WÄHLEN EINES SPEZIALMODUS Im Folgenden wird das Wählen eines Spezialmodus für die Scannerfunktion erläutert. Die Einstellungen, die gewählt werden müssen, sind bei jedem Spezialmodus unterschiedlich, die allgemeine Vorgehensweise ist jedoch gleich. Das Verfahren für die Auswahl "Aufhellen blasser Farben (Hintergrund unterdrücken)" wird hier als Beispiel erläutert. Legen Sie das Original ein.
Seite 82
Wählen Sie die Einstellungen über das Diese Funktion ist Touch-Panel. (Fortsetzung) möglicherweise nicht aktiv, wenn [Mono2] im Farbmodus ausgewählt ist. (3) Lesen Sie die angezeigte Meldung, und berühren Sie das Feld [OK]. (4) Stellen Sie die Dunkelheit Scannen/Spezialmodi des Hintergrundes mit Hilfe Hintergrund unterdrücken Abbrechen Helle Bereiche des Originals erscheinen evtl als Hintergrund.
NÜTZLICHE SCANNERFUNKTIONEN Löschen von Randschatten auf dem Bild (Löschen) Mit dieser Funktion können Sie Schatten am Rand löschen, die Scannen Ohne Löschen auftreten, wenn Sie Bücher oder andere dicke Originale scannen. Scannen Mit Löschen Aufhellen blasser Farben (Hintergrund unterdrücken) Mit dieser Funktion können Sie helle Hintergrundbereiche von Scannen...
Scannen mehrerer Originale gleichzeitig (Auftrag erstellen) Ein Stapel, der höher ist als die Markierungslinie des automatischen Originaleinzugs, kann über diesen Einzug nicht Scannen zugeführt werden. Bei der Funktion Auftragsaufbau können Sie den Stapel der Originale in Sets aufteilen, jedes der Sets einzeln einführen und sie anschließend zusammen in einem einzigen...
Seite 85
Dokumentenablage Dokumentensblage Mit der Funktion Dokumentenablage können Sie ein Dokument oder ein Druckbild bei einem Kopier-, Druck-, oder anderen Vorgang auf der Festplatte speichern. Gespeicherte Dateien können jederzeit abgerufen werden. In diesem Abschnitt werden verschiedene Funktionen der Dokumentenablage beschrieben. DOKUMENTENABLAGE ......84 SCHNELLSPEICHERN EINES AUFTRAGS (Offene Ablage) .
DOKUMENTENABLAGE Mit der Dokumentablage-Funktion können Sie das Dokument-Bild eines Kopier- oder Bildsendeauftrags oder die Daten eines Druckauftrags als Datei auf der Festplatte des Geräts speichern. Bei Bedarf kann die gespeicherte Datei dann aufgerufen, ausgedruckt oder übertragen werden. Verwendung der Funktion Dokumentenablage Kopieren Faxen Drucken...
Seite 87
Die Dokumentenablage ist in den folgende Situationen hilfreich In dieser Situation... Sie haben Kopien von Unterlagen mit vielen Seiten für eine Besprechung vorbereitet, plötzlich jedoch vergrößert sich die Anzahl der Teilnehmenden und Sie müssen rasch noch mehr Kopien der Unterlagen vorbereiten. Farbmodus Spezialmodi Vollfarbe...
SCHNELLSPEICHERN EINES AUFTRAGS (Offene Ablage) Als Beispiel wird unten das Verfahren für die Verwendung von "Offene Ablage" während eines Kopiervorgangs erläutert. Offene Ablage ist die einfachste Möglichkeit, eine Datei mit der Dokumentenablage zu speichern. Legen Sie das Original ein. Die zu scannende Seite muss oben sein! Legen Sie bei Verwendung des Vorlagenglases das Original mit der zu scannenden Seite nach unten...
ANFÜGEN VON INFORMATIONEN BEIM SPEICHERN EINER DATEI (Ablage) Als Beispiel wird unten das Verfahren für die Verwendung von "Ablage" während eines Kopiervorgangs erläutert. Anders als mit Offene Ablage, können beim Speichern einer Datei ein Dateiname, ein Benutzername und ein Ordnername angegeben werden. Legen Sie das Original ein.
Seite 90
Wählen Sie die Benutzername Abbrechen Einstellungen über das Name 1 Name 2 Touch-Panel. (Fortsetzung) Name 3 Name 4 Name 5 Name 6 (3) Berühren Sie das Feld Name 7 Name 8 [Name 1]. Name 9 Name 10 Name 11 Name 12 (4) Berühren Sie die Taste [OK].
DOKUMENT NUR SPEICHERN (Scan zu HDD) Sie können ein Dokument speichern, ohne einen Kopier-, Druck- oder Sendeauftrag auszuführen. Das Verfahren für das Speichern eines Dokuments im Hauptordner wird weiter unten erläutert. Berühren Sie die Taste DOKUMENT DOKUMENTEN- KOPIE SENDEN ABLAGE [DOKUMENTENABLAGE].
DRUCKEN EINER GESPEICHERTEN DATEI Sie können eine Datei abrufen, die über die Dokumentablage abgespeichert ist und die Datei dann drucken oder senden. In diesem Abschnitt wird erläutert, wie eine im Hauptordner gespeicherte Datei abgerufen und gedruckt wird. Die Datei markieren und DOKUMENT DOKUMENTEN- KOPIE...
Systemeinstellungen Systemeinstellungen Mit den anwenderspezifischen Einstellungen können Sie das Gerät an die Anforderungen Ihres Arbeitsplatzes anpassen. Dieser Abschnitt enthält eine kurze Einführung in verschiedene anwenderspezifische Einstellungen. Weitere Informationen über die Systemeinstellungen finden Sie in der Bedienungsanleitung unter "7. SYSTEMEINSTELLUNGEN". ANWENDERSPEZIFISCHE EINSTELLUNGEN ..92...
ANWENDERSPEZIFISCHE EINSTELLUNGEN Im Bildschirm für die anwenderspezifischen Einstellungen können Sie Datum und Uhrzeit einstellen, Fax- und Scannerziele speichern, Ordner für die Dokumentenablage erstellen und verschiedene andere Einstellungen für das Gerät vornehmen. Im Folgenden werden das Öffnen des Bildschirms für die anwenderspezifischen Einstellungen sowie die auf dem Bildschirm angezeigten Elemente erläutert.
Einstellungen Beschreibung Faxdaten Empfang/ Damit können Sie Einstellungen für das Empfangen von Faxen Weiterleitung und Internetfaxen sowie für das Weiterleiten von empfangenen Faxen und Internetfaxen konfigurieren. Druckerparameter- Damit können Sie Einstellungen für das Drucken festlegen, einstellungen ohne dafür den Druckertreiber oder die Einstellungen für die Druckerfunktion verwenden zu müssen.
Seite 97
Fehlerbehebung Fehlerbehebung Dieser Abschnitt enthält Antworten auf häufig gestellte Fragen und erläutert die Problembehebung von Zufuhrfehlern. HÄUFIG GESTELLTE FRAGEN ....96 BESEITIGUNG VON PAPIERSTAUS .
HÄUFIG GESTELLTE FRAGEN Kopieren einer Originalvorlage in einer Nicht-Standard-Größe Die Vorgehensweise für das Kopieren eines Gehaltszettels oder sonstigen Nicht-Standard-Größen wird nachfolgend erläutert. Sie können als Kopiermodus den Spezialmodus "Zentrieren" auswählen, um das kopierte Bild in der Papiermitte zu positionieren. 1 Legen Sie das Original ein. Wenn das X-Maß...
3 Legen Sie das Papier in den manuellen Einzug Gehen Sie im Kopiermodus zur Grundansicht, und drücken Sie [Papierwahl] und dann "Papiertyp manueller Einzug". Art : Recycling Format : A4 4 Wählen Sie den manuellen Einzug. Der manuelle Einzug wird verwendet, wenn Sie auf Papier kopieren möchten, das nicht in eines der Papierfächer des Geräts eingelegt wurde.
Drucken von Umschlägen Die Vorgehensweise zum Drucken auf Umschlägen wird nachfolgend erläutert. Es können nur die Namens- und Adressseite des Umschlags bedruckt werden. Es ist empfehlenswert, das Druckergebnis zunächst über einen Testdruck zu prüfen, bevor ein Umschlag verwendet wird. 1 Legen Sie das Papier in den manuellen Einzug ein. Drucken auf der Namen- und Adressseite...
Seite 101
3 Auswahl der Einstellungen im Druckertreiber. (1) Auswahl der Umschlaggröße unter "Papiergröße". (2) Wählen Sie unter "Papierwahl" als "Papierzufuhr" die Option "Manu. Einzug (Auto)". (3) Wählen Sie als "Papierart" [Umschlag]. Sofern erforderlich, aktivieren Sie in der Registerkarte [Allgemein] unter "Ausrichtung" das Kontrollkästchen "Um 180 Grad drehen"...
Ändern des Papierformats, das für einen Druckauftrag verwendet wird Wenn sich das für diesen Druckauftrag festgelegte Papierformat nicht in einem der Papierfächer befindet, führen Sie zum Papier leer Ändern des Papierformats die nachfolgenden Schritte aus. 1 Prüfen Sie Sie Auftragsdetails. Drücken Sie am Bedienfeld die Taste Druckjob Scan an...
Anpassen der Klingellautstärke Wenn der Klingelton, der beim Eingang eines Faxes ertönt, zu laut oder zu leise ist, führen Sie zum Anpassen der Lautstärke die nachfolgenden Schritte aus. Die Faxklingellautstärke wird in den Systemeinstellungen (Administrator) eingestellt. Drücken Sie am Bedienfeld die Taste [ANWENDERSPEZIFISCHE EINSTELLUNGEN], berühren Sie in der angegebenen Reihenfolge die Tasten...
BESEITIGUNG VON PAPIERSTAUS Wenn ein Papierstau auftritt, dann wird die Meldung "Zufuhrfehler." in dem Bedienfeld angezeigt und der Druck und Scanvorgang wird angehalten. Berühren Sie in diesem Fall das Feld [Info] im Touch-Panel. Nach Berühren des Feldes werden Anweisungen zum Beseitigen des Papierstaus angezeigt. Befolgen Sie die Anweisungen. Wenn der Papierstau beseitigt ist, dann verschwindet die Meldung automatisch.
Problems an Ihren Händler oder an Ihren nächstgelegenen autorisierten Servicevertreter. • Mit Ausnahme der gesetzlich verordneten Verantwortung ist SHARP nicht für Fehler verantwortlich, die während der Verwendung des Produkts oder seiner Optionen auftreten, oder Fehler aufgrund des inkorrekten Betriebs des Produkts oder seiner Optionen, oder andere Fehler, oder jegliche andere Schäden, die aufgrund der...
