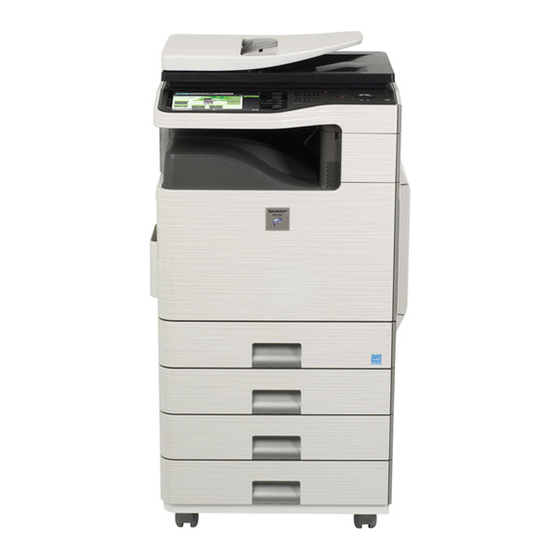

Sharp MX-B381 Wartung Und Service
  1. Anleitungen
  2. Marken
  3. Sharp Anleitungen
  4. All-in-One-Drucker
  5. MX-B381
  6. Wartung und service
Sharp MX-B381 Wartung Und Service

Sharp MX-B381 Wartung Und Service

Vorschau ausblenden Andere Handbücher für MX-B381:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DIGITAL-MULTIFUNKTIONSSYSTEM
Wartungs- und Sicherheitshandbuch
Wartungs- und Sicherheitshandbuch
Wartungs- und Sicherheitshandbuch
Bitte zuerst lesen
Lesen Sie bitte für eine sichere
Gerätebedienung zuerst diese Anweisungen
durch.
Lesen Sie vor dem Installieren des Produkts
unbedingt die Abschnitte "FÜR EINE
SICHERE GERÄTEBEDIENUNG" und
"INSTALLATIONSANFORDERUNGEN".
Bewahren Sie dieses Handbuch
als Referenz auf.
MODELL:
FÜR EINE SICHERE
GERÄTEBEDIENUNG
INSTALLATIONSANFORDERUNGEN
VERBRAUCHSMATERIALIEN
AUSTAUSCH VON VERBRAUCHSMATERIALIEN
UND WARTUNG
TECHNISCHE DATEN
INFORMATIONEN ZUR ENTSORGUNG
FÜR DEN ADMINISTRATOR
DES GERÄTS
MX-B381

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sharp MX-B381

Inhaltszusammenfassung für Sharp MX-B381

  • Seite 1 MODELL: MX-B381 DIGITAL-MULTIFUNKTIONSSYSTEM Wartungs- und Sicherheitshandbuch Wartungs- und Sicherheitshandbuch Wartungs- und Sicherheitshandbuch Bitte zuerst lesen Lesen Sie bitte für eine sichere Gerätebedienung zuerst diese Anweisungen durch. Lesen Sie vor dem Installieren des Produkts unbedingt die Abschnitte "FÜR EINE SICHERE GERÄTEBEDIENUNG" und "INSTALLATIONSANFORDERUNGEN".
  • Seite 2 Vorsicht! Zur kompletten Trennung vom Stromnetz, ziehen Sie den Netzstecker aus der Dose. Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein. Zur Aufrechterhaltung der Konformität mit den EMC-Richtlinien muss das Gerät mit geschirmten Schnittstellenkabeln verwendet werden. Die in diesem Gerät enthaltene Software umfasst Module, die von der Independent JPEG Group entwickelt wurden.

  • Seite 3: Für Anwender Der Faxfunktion Fax-Schnittstellenkabel Und Telefonkabel

    Dies ist ein Klasse-A-Gerät. Bei der Verwendung in Haushalten kann es Funkstörungen verursachen, so dass der Betreiber geeignete Maßnahmen ergreifen muss. Für Anwender der Faxfunktion FAX-Schnittstellenkabel und Telefonkabel: Dieses Sonderzubehör muss mit dem Gerät verwendet werden. Die Konformitätserklärung kann unter folgender URL-Adresse eingesehen werden. http://www.sharp.de/doc/MX-FXX3.pdf...

  • Seite 4: Inhaltsverzeichnis

    Inhalt TECHNISCHE DATEN ..55 FÜR EINE SICHERE Technische Gerätedaten / Technische GERÄTEBEDIENUNG ..4 Kopiererdaten ....55 Achtung.
  • Seite 5 Problems an Ihren Händler oder an Ihren nächstgelegenen autorisierten Servicevertreter. • Mit Ausnahme der gesetzlich verordneten Verantwortung ist SHARP nicht für Fehler verantwortlich, die während der Verwendung des Produkts oder seiner Optionen auftreten, oder Fehler aufgrund des inkorrekten Betriebs des Produkts oder seiner Optionen, oder andere Fehler, oder jegliche andere Schäden, die aufgrund der...

  • Seite 6: Für Eine Sichere Gerätebedienung

    FÜR EINE SICHERE GERÄTEBEDIENUNG Achtung • Nehmen Sie an diesem Gerät keine Veränderungen vor. Veränderungen können zu Verletzungen des Personals oder Beschädigungen des Geräts führen. • Stellen Sie keine Kopien von Unterlagen her, deren Vervielfältigung gesetzlich verboten ist. Die nationalen Gesetze verbieten normalerweise die Kopie der folgenden Originale.

  • Seite 7: Warnung

    FÜR EINE SICHERE GERÄTEBEDIENUNG Warnung • Berühren Sie das Transferband nicht. Kratzer oder Schmierflecken auf dem Transferband verursachen unsaubere Kopien. • Die Fixiereinheit ist sehr heiß. Bitte Vorsicht! • Schauen Sie nicht direkt in die Lichtquelle. Dies könnte Ihren Augen schaden. •...
  • Seite 8 Dokumente im eher unwahrscheinlichen Fall eines Festplattenschadens vorzubeugen, heben Sie die Originale wichtiger Dokumente auf oder speichern Sie die Daten an anderer Stelle. Die Sharp Corporation übernimmt keinerlei Verantwortung für Schäden, die sich aus dem Verlust gespeicherter Dokumentendaten ergeben. Gesetzliche Gewährleistungspflichten bleiben davon unberührt.

  • Seite 9: Informationen Zum Laser

    FÜR EINE SICHERE GERÄTEBEDIENUNG Informationen zum Laser Wellenläge 790 nm ±10 nm Pulsdauer 4.1 µs ±4.1 ns/7 mm (Nordamerika und Europa) Ausgangsleistung Max 0.6 mW (LD1+LD2) Achtung Führen Sie keine Überprüfungen oder Einstellungen oder Maßnahmen durch, die in diesem Handbuch nicht beschrieben sind, da Sie sich andernfalls gefährlichen Strahlungen aussetzen könnten.

  • Seite 10: Installationsanforderungen

    INSTALLATIONSANFORDERUNGEN Eine unsachgemäße Installation kann zu Beschädigungen am Gerät führen. Beachten Sie bitte bei der Erstinbetriebnahme und bei jeder Standortveränderung Folgendes. 1. Das Gerät sollte für einen einfachen Anschluss in der Nähe einer Steckdose installiert werden. 2. Stellen Sie sicher, dass das Stromversorgungskabel nur an eine Steckdose angeschlossen wird, die dem spezifischen Spannungsbedarf...
  • Seite 11 INSTALLATIONSANFORDERUNGEN VORSICHT: Das Gerät darf nicht an einem schlecht belüfteten Ort aufgestellt werden. Beim Drucken entsteht eine geringe Menge Ozon im Gerät. Die erzeugte Menge Ozon ist unschädlich, bei größeren Kopieraufträgen kann jedoch ein unangenehmer Geruch auftreten. Aus diesem Grund sollte das Gerät in einem gut belüfteten Raum mit Ventilator oder Fenstern aufgestellt werden.

  • Seite 12: Versorgungsmaterialien10

    Heftklammerkassetten für den Finisher mit Sattelheftung und die Transparentfolie nur von SHARP spezifizierte Produkte. Für beste Kopierergebnisse, verwenden Sie nur echte SHARP-Produkte, die darauf ausgelegt sind, die Lebensdauer und Leistung von Sharpgeräten zu erhöhen. Schauen Sie nach dem Echtheitslabel auf der Toner-Verpackung.

  • Seite 13: Austausch Von Verbrauchsmaterialien Und Wartung

    AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG In diesem Abschnitt wird beschrieben, wie Verbrauchsmaterialien, wie Tonerpatronen und Heftklammernpatronen ausgetauscht werden und wie die Routinenwartung vorgenommen wird. Austausch von Tonerpatronen Vergessen Sie nicht, die Tonerkartusche zu wechseln, wenn die Meldung "Tonerkartusche wechseln" erscheint. Im Kopiermodus Bereit für Scan-Kopie.
  • Seite 14 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Öffnen Sie die Frontabdeckung. Ziehen Sie die Tonerpatrone in Ihre Richtung heraus.
  • Seite 15 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Nehmen Sie die neue Tonerpatrone aus der Verpackung, halten Sie sie mit beiden Händen und schütteln Sie sie 5 bis 6 Mal horizontal. Schutzmat erial • Achten Sie darauf, die Tonerkassette nur zu schütteln, wenn das Schutzmaterial an der Kassette angebracht ist.
  • Seite 16 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Legen Sie die neue Tonerpatrone horizontal ein und drücken Sie sie fest hinein.
  • Seite 17 Bei Aufbewahrung an einem heißen Ort kann sich der Toner in der Patrone verhärten. • Bei Verwendung einer nicht von SHARP empfohlenen Tonerkassette kann das Gerät möglicherweise nicht seine volle Qualität und Leistung erreichen und es besteht ein Risiko der Beschädigung des Geräts. Vergewissern Sie sich, eine von SHARP empfohlene Tonerkassette zu verwenden.

  • Seite 18: Austausch Des Tonersammelbehälters16

    AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Austausch des Tonersammelbehälters Im Tonersammelbehälter wird der beim Drucken entstehende Resttoner gesammelt. Wenn der Tonersammelbehälter voll wird, erscheint die Meldung "Tonerabfallbehälter auswechseln.". Führen Sie die nachfolgenden Schritte aus, um den Tonersammelbehälter auszuwechseln. Für den Austausch der Übertragungseinheit ist es ebenfalls notwendig, den Tonersammelbehälter zu entfernen.
  • Seite 19 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Lösen Sie den Tonersammelbehälter. (1) Stellen Sie sicher, dass das in der Abbildung gezeigte Teil in der richtigen Position gestoppt hat. Nach einem plötzlichen Beenden des Gerätebetriebs aufgrund eines Stromausfalls oder einem anderen Grund stoppt das Teil in der richtigen Position, solange nicht versucht wird, den Tonersammelbehälter zu entfernen.
  • Seite 20 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Nehmen Sie den Tonersammelbehälter ab. • Falls der Tonersammelbehälter zu stark nach vorne geneigt wird, lässt er sich nicht entfernen. • Die Löcher dürfen nicht nach unten zeigen, da sonst Toner ausläuft. • Halten Sie den Behälter mit beiden Händen und heben Sie ihn langsam hoch.
  • Seite 21 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Drehen Sie den Verriegelungshebel des Tonersammelbehälters nach links. Drehen Sie den Verriegelungshebel bis zum Anschlag nach links. Falls sich der Verriegelungshebel nicht drehen lässt, müssen Sie kontrollieren, ob der Behälter richtig eingesetzt ist. Achten Sie besonders darauf, dass die linke obere Ecke des Tonersammelbehälters richtig positioniert ist.

  • Seite 22: Entwicklerpatrone/Trommelpatrone

    AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Austausch von Entwicklerpatrone/Trommelpatrone Zum Austausch der Entwicklerpatrone oder der Trommelpatrone muss die Hauptstromversorgung des Gerätes ausgeschaltet und kurze Zeit gewartet werden. Austausch der Entwicklerpatrone Ihr Kundendiensttechniker nimmt den Austausch der Entwicklerpatrone vor. Tauschen Sie die Patrone nach den folgenden Anweisungen nur aus, wenn Sie der Kundendiensttechniker dazu auffordert.
  • Seite 23 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Öffnen Sie die Hauptladerabdeckung. (1) Drehen Sie die Verriegelungshebel der Hauptladerabdeckung in der gezeigten Pfeilrichtung. Wenn die Hebel horizontal stehen, ist die Abdeckung entriegelt. (2) Halten Sie die Verriegelungshebel und neigen Sie die Abdeckung nach vorne.
  • Seite 24 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Entfernen Sie der Entwicklerpatrone. (1) Halten Sie die Entwicklerpatronenverriegelung und ziehen Sie sie nach vorne und nach unten. (2) Drücken Sie den Hebel an der Entwicklerpatrone. (3) Ziehen Sie die Entwicklerpatrone horizontal heraus. (4) Stützen Sie die Entwicklerpatrone in der Mitte mit der Hand ab, um sie vollständig zu entfernen.
  • Seite 25 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Schütteln Sie die neue Entwicklerpatrone 5 bis 6 Mal wie gezeigt. Halten sie die Entwicklerpatrone fest und schütteln Sie sie wie gezeigt nach vorne und hinten und seitlich. Entfernen Sie das Schutzmaterial nach dem Schütteln der Entwicklerpatrone. Schutz- material •...
  • Seite 26 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Legen Sie die neue Entwicklerpatrone horizontal ein. • Neigen Sie die Entwicklerpatrone nicht und setzen Sie sie nicht falsche gerichtet ein. Dadurch können die Entwickler-Kartusche oder der Trommeleinschub beschädigt werden, was zu Störungen führen kann. •...
  • Seite 27 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Stützen Sie die Entwicklerpatrone in der Mitte mit einer Hand ab und entfernen Sie sorgfältig den Verschluss mit der anderen Hand. Ziehen Sie den Verschluss langsam und gerade heraus. Bei Anwendung übermässiger Kraft oder beim schrägen Ziehen kann der Verschluss reißen.
  • Seite 28 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Setzen Sie den Tonersammelbehälter ein. ☞ Austausch des Tonersammelbehälters (Seite 16) Schließen Sie die Frontabdeckung. Schalten Sie das Gerät ein.
  • Seite 29 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Schalten Sie das Gerät ein. Schalten Sie den Hauptschalter auf "Ein" und drücken Sie die Taste [EIN/AUS] ) auf dem Bedienungsfeld, um das Bedienungsfeld einzuschalten. Achtung • Werfen Sie die Entwicklerpatrone nicht ins Feuer. Toner kann austreten und Verbrennungen verursachen.

  • Seite 30: Austausch Der Trommelpatrone

    AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Austausch der Trommelpatrone Ihr Kundendiensttechniker nimmt den Austausch der Trommelpatrone vor. Tauschen Sie die Patrone nach den folgenden Anweisungen nur aus, wenn Sie der Kundendiensttechniker dazu auffordert. Befolgen Sie die Anweisungen genau. • Nehmen Sie die Trommelpatrone nicht für längere Zeit aus der Verpackung und packen Sie sie nicht an einem Ort aus, an dem sie direkter Sonneneinstrahlung oder hellem Licht ausgesetzt ist.
  • Seite 31 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Entfernen Sie das Schutzmaterial von der neuen Trommelpatrone und setzen Sie die Trommelpatrone sorgfältig entlang der Führungen ein. Kontrollieren Sie beim Einsetzen der Trommelpatrone, ob die Markierung auf der Trommelpatrone auf die Markierung des Gerätes ausgerichtet ist. Trom •...

  • Seite 32: Austausch Der Finisher-Heftklammernpatrone

    AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Austausch der Finisher-Heftklammernpatrone Falls sich in der Heftklammernpatrone keine Heftklammern befinden, erscheint eine Anzeige auf dem Bedienungsfeld. Führen Sie die nachfolgenden Schritte aus, um den Heftklammernpatrone auszuwechseln. Öffnen Sie die Abdeckung. Drücken Sie den Hebel nach links und schieben Sie den Finisher bis zum Anschlag nach links.
  • Seite 33 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Nehmen Sie die leere Heftklammernpatrone aus dem Heftklammerngehäuse. Fassen Sie die rechte Seite der Heftklammernpatrone wie gezeigt und heben Sie sie nach links oben ab. Die Verriegelung wird aufgehoben. Entfernen Sie nach dem Aufheben der Verriegelung die Heftklammernpatrone weiter nach links oben.
  • Seite 34 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Setzen Sie das Heftklammerngehäuse wieder ein. Schieben Sie das Heftklammerngehäuse hinein, bis es einrastet. Schieben Sie den Finisher nach rechts zurück. Schieben Sie den Finisher sorgfältig nach rechts zurück, bis er in der Ausgangsposition einrastet. Schließen Sie die Abdeckung.

  • Seite 35: Regelmäßige Wartung

    AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Regelmäßige Wartung Um eine dauerhaft gute Leistung des Geräts zu garantieren, müssen Sie das Gerät regelmäßig reinigen. Achtung Benutzen Sie keinen brennbaren Spray zum Reinigen des Geräts. Wenn Gas vom Spray mit heißen elektrischen Komponenten oder mit der Fixiereinheit innerhalb des Geräts in Kontakt kommt, könnte es zu Feuer oder einem elektrischen Schlag kommen.

  • Seite 36: Scanbereich

    AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Scanbereich Wenn schwarze oder weiße Streifen im Abbild von Dokumenten auftauchen, die über den automatischen Originaleinzug gescannt wurden, reinigen Sie den Scanbereich (das lange, schmale Glas neben dem Vorlagenglas). Reinigen des Hauptladers der Bildtrommel Wenn selbst nach der Reinigung des Vorlagenglases und des automatischen Originaleinzugs schwarze oder weiße Streifen auftauchen, bedienen Sie sich des Laderreinigers zum Reinigen des Hauptladers.
  • Seite 37 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Lösen Sie die Verriegelungshebel und öffnen Sie die Hauptladerabdeckung. ☞ Austausch der Entwicklerpatrone (Seite 20) Entfernen Sie den Laderreiniger. (1) Klappen Sie die Laderreinigerverriegelung (A) in Pfeilrichtung nach unten und heben Sie die linke Seite des Laderreinigers an.

  • Seite 38: Reinigen Sie Den Hauptlader

    AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Reinigen Sie den Hauptlader (1) Drücken Sie den Laderreiniger vorsichtig hinein. (2) Ziehen Sie den Laderreiniger vorsichtig heraus. (3) Wiederholen Sie die oben genannten Schritte (1) und (2) dreimal. • Achten Sie darauf, dass die Spitze des Laderreinigers nicht mit Toner verschmutzt wird.
  • Seite 39 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Ersetzen Sie den Laderreiniger in der Originalposition. Setzen Sie die Spitze des Laderreinigers nah rechts und drücken Sie auf das Ende des Laderreinigers. Der Laderreiniger wird verriegelt. Schließen Sie die Hauptladerabdeckung und drehen Sie die Verriegelungshebel in der gezeigten Pfeilrichtung, um die Abdeckung zu verriegeln.
  • Seite 40 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Schließen Sie die Frontabdeckung. Schalten Sie das Gerät ein. Schalten Sie das Gerät ein. Schalten Sie den Hauptschalter auf "Ein" und drücken Sie die Taste [EIN/AUS] ) auf dem Bedienungsfeld, um das Bedienungsfeld einzuschalten.

  • Seite 41: Reinigung Der Einzelblatteinzugsrollen

    AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Reinigung der Einzelblatteinzugsrollen Bei Störungen des Einzelblatteinzugs oder Verschmutzung des Papiers durch die Rolle muss die Rolle entfernt und gereinigt werden. Falls die Störungen oder die Verschmutzungen weiterhin auftreten, muss die Rolle ersetzt werden. Zuerst muss das Papier aus dem Einzelblatteinzug entfernt werden. Drücken Sie die Taste [EIN/AUS] ( ) auf dem Bedienungsfeld, um das Bedienungsfeld...
  • Seite 42 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Reiben Sie die einzelnen ausgebauten Rollen mit einem sauberen Tuch ab. Achtung Seien Sie vorsichtig, dass Sie sich beim Reinigen der Rollen nicht verletzen. Berühren Sie die Rollen nicht mit schmutzigen Händen. Bei Schwierigkeiten kann das Tuch mit eine neutralen Reinigungsmittellösung angefeuchtet werden.
  • Seite 43 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Schalten Sie das Gerät ein. Schalten Sie den Hauptschalter auf "Ein" und drücken Sie die Taste [EIN/AUS] ) auf dem Bedienungsfeld, um das Bedienungsfeld einzuschalten.

  • Seite 44: Reinigung Der Rollen Des Automatischen Originaleinzugs

    AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Reinigen der Rollen des automatischen Originaleinzugs Bei Störungen des automatischen Originaleinzugs oder Verschmutzung des Papiers durch die Rollen müssen die Rollen entfernt und gereinigt werden. Falls Störungen oder Verschmutzungen weiterhin auftreten, müssen die Rollen ersetzt werden. Zuerst müssen die Originale aus dem automatischen Originaleinzug entfernt werden.
  • Seite 45 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Reiben Sie die einzelnen ausgebauten Rollen mit einem sauberen Tuch ab. Achtung Seien Sie vorsichtig, dass Sie sich beim Reinigen der Rollen nicht verletzen. Berühren Sie die Rollen nicht mit schmutzigen Händen. Feuchten Sie bei Schwierigkeiten das Tuch mit einer neutralen Reinigungsmittellösung an.
  • Seite 46 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Schalten Sie das Gerät ein. Schalten Sie den Hauptschalter auf "Ein" und drücken Sie die Taste [EIN/AUS] ) auf dem Bedienungsfeld, um das Bedienungsfeld einzuschalten. Kontrollieren Sie nach dem Einschalten, ob die Fehleranzeige für den Rollenaustausch nicht mehr erscheint.

  • Seite 47: Reinigen Der Lasereinheit

    AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Reinigen der Lasereinheit Wenn die Lasereinheit im Inneren des Geräts verschmutzt ist, kann das Druckbild streifenförmige Muster aufweisen. Führen Sie die nachfolgenden Schritte zum Reinigen der Lasereinheit aus. Identifizieren von durch eine verschmutzte Lasereinheit verursachten weiße Streifen •...
  • Seite 48 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Öffnen Sie die Frontabdeckung und entfernen Sie den Tonersammelbehälter. ☞ Austausch des Tonersammelbehälters (Seite 16) Entfernen Sie das Reinigungswerkzeug für die Schreibeinheit von der Frontabdeckung.
  • Seite 49 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Vergewissern Sie sich, dass der Reiniger an der Spitze des Reinigungswerkzeugs nicht verschmutzt ist. Reiniger Falls der Reiniger verschmutzt ist, entfernen Sie ihn und ersetzen ihn durch einen sauberen Reiniger. Das Ersetzen des Reinigers wird in den Schritten 5 bis 7 erläutert.
  • Seite 50 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Entfernen Sie den verschmutzten Reiniger. Richten Sie den Reinigerhaken mit der Befestigungsöffnung am Reinigungswerkzeug aus. Halten Sie den Reiniger fest und schieben Sie das Werkzeug ein. Bringen Sie den entfernten Reiniger am Tonersammelbehälter an. Bringen Sie den neuen Reiniger am Reinigungswerkzeug an.
  • Seite 51 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Reinigen Sie die Lasereinheit. (1) Halten Sie den Reiniger nach unten und führen Sie das Werkzeug langsam in die Öffnung ein, die Sie reinigen wollen. Die Teile der Schreibeinheit, die gereinigt werden müssen werden ähnlich wie (A) mit Schildern bezeichnet. (2) Führen Sie das Reinigungswerkzeug vollständig in die Öffnung ein und ziehen Sie es wieder heraus.
  • Seite 52 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Reinigen Sie alle Öffnungen. Setzen Sie den Tonersammelbehälter ein. ☞ Austausch des Tonersammelbehälters (Seite 16) Schließen Sie die Frontabdeckung. Schalten Sie das Gerät ein.
  • Seite 53 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Schalten Sie das Gerät ein. Schalten Sie den Hauptschalter auf "Ein" und drücken Sie die Taste [EIN/AUS] ) auf dem Bedienungsfeld, um das Bedienungsfeld einzuschalten.

  • Seite 54: Reinigung Des Pt-Laders Der Primärtransferbandeinheit

    AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Reinigung des PT-Laders der Primärtransferbandeinheit Wenn selbst nach der Reinigung des Vorlagenglases, des automatischen Originaleinzugs und des Hauptladers schwarze oder weiße Streifen auftauchen, muss zum Reinigen des PT-Laders der PT-Laderreiniger verwendet werden. Drücken Sie die Taste [EIN/AUS] ( ) auf dem Bedienungsfeld, um das Bedienungsfeld auszuschalten und schalten Sie den...
  • Seite 55 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Reinigen Sie den PT-Lader. (1) Ziehen Sie den PT-Laderreiniger sorgfältig heraus, bis ein geringer Widerstand fühlbar ist. (2) Drücken Sie den PT-Laderreiniger sorgfältig wieder hinein. (3) Wiederholen Sie die oben genannten Schritte (1) und (2) dreimal.
  • Seite 56 AUSTAUSCH VON VERBRAUCHSMATERIALIEN UND WARTUNG Schließen Sie die Frontabdeckung. Schalten Sie das Gerät ein. Schalten Sie das Gerät ein. Schalten Sie den Hauptschalter auf "Ein" und drücken Sie die Taste [EIN/AUS] ) auf dem Bedienungsfeld, um das Bedienungsfeld einzuschalten.

  • Seite 57: Technische Daten

    TECHNISCHE DATEN Technische Gerätedaten / Technische Kopiererdaten Name Digital Multifunktionssystem MX-B381 Ausführung Desktop Display 8,5 Zoll-Farb-LCD-Touch-Panel Bildtrommel-Typ OPC-Typ Druckverfahren Elektrophotografisches System (Laser) Trockene Zweikomponenten-Entwicklung mit Entwicklersystem magnetischer Abschirmung Fixiersystem Heizwalzen 600 x 300 dpi, Vorlagenglas 600 x 600 dpi (Herstellerstandards) Scanauflösung...
  • Seite 58 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 5-1/2" x 8-1/2", 16K Papiergewicht: Normalpapier (60 g/m bis 105 g/m Fach 1 (16 bis 28 lbs.)) Papierkapazität:Normalpapier (80 g/m (21 lbs.)) 500 Blatt Papiersorten: Von Sharp empfohlenes Normalpapier und Recyclingpapier und farbiges Papier...
  • Seite 59 Papiersorten:von SHARP empfohlenes Normalpapier, Recyclingpapier, farbiges Papier und dickes Papier Ausgabefach: Bedruckte Seite nach unten Ausgabekapazität:250 Blatt (bei von SHARP empfohlenen Papier im Format A4 oder 8-1/2" x 11")) Ausgabefach (mittleres (Die maximale Blattzahl ist abhängig von den Fach) Umgebungsbedingungen am Aufstellplatz, der Papiersorte und den Lagerbedingungen des Papiers.)
  • Seite 60 TECHNISCHE DATEN Technische Gerätedaten / Technische Kopiererdaten (Fortsetzung) LAN-Verbindung: 10Base-T / 100Base-TX / 1000Base-T USB-Anschluss: Typ A-Verbinder unterstützt USB 2.0 (Hi-Speed)* Kompatibilitätsanforderungen von Schnittstellenanschluss USB 2.0 Speicherkapazität: max. 32 GB Disk Format: FAT-32 nur Typ B-Verbinder unterstützt USB 2.0 (Hi-Speed) Ortsnetzspannung ±10% (Die Energieversorgungsanforderungen finden Sie auf der Stromversorgung...

  • Seite 61: Geschwindigkeit Für Fortlaufendes Kopieren

    TECHNISCHE DATEN Geschwindigkeit für fortlaufendes Kopieren* Abbildungsverhältnis 100% / Verkleinert / Vergrößert 8-1/2" x 14", 8-1/2" x 13-1/2", 32 Seiten/Min. 8-1/2" x 13-2/5", 8-1/2" x 13" 38 Seiten/Min. B5, A5, 8-1/2" x 11", 7-1/4" x 10-1/2", 40 Seiten/Min. 5-1/2" x 8-1/2", 16K * Kopiergeschwindigkeit während der Ausgabe der zweiten Kopie und der nachfolgenden Kopieren beim Ausführen eines fortlaufenden einseitigen Kopiervorgangs derselben Seite (ausschließlich Versatzausgabe) bei Verwendung...

  • Seite 62: Schallemission (Messung Gemäß Iso7779)

    TECHNISCHE DATEN Schallemission (Messung gemäß ISO7779) Schallpegel L Druckmodus (fortlaufendes 7,0 B Drucken) Standby-Modus 4,7 B Schalldruckpegel L (tatsächlicher Messwert) Positionen für unbeteiligte 53 dB (A) Dritte Druckmodus Positionen für 52 dB (A) Bediener Positionen für unbeteiligte 33 dB (A) Dritte Standby-Modus Positionen für...

  • Seite 63: Technische Daten Für Den Automatischen Originaleinzug

    TECHNISCHE DATEN Technische Daten für den automatischen Originaleinzug A4 bis A5, 8-1/2" x 14" bis 5-1/2" x 8-1/2", langes Papier Originalformate (max. Breite 216 mm (8-1/2") x max. Länge 500 mm* (19-5/8")) Einseitig 35 g/m bis 128 g/m (9 lbs. bis 32 lbs.) (Bei Papiergewichten von 35 g/m (9 lbs.) bis 49 g/m (13 lbs.)

  • Seite 64: Visitetenkarteneinzug-Spezifikationen

    105 g/m (16 lbs. bis 28 lbs.)) Papierkapazität 500 Blatt (80 g/m (21 lbs.)) x 1 Fach Papiersorten Von SHARP empfohlenes Normalpapier, Papiersorten Recyclingpapier und Farbpapier. Stromversorg- Über das Gerät 535 mm (B) x 438 mm (T) x 112 mm (H)

  • Seite 65: Technische Daten Für Den Finisher

    TECHNISCHE DATEN Technische Daten für den Finisher Modell MX-FN12 A4, B5, A5, Umschläge, 8-1/2" x 14", 8-1/2" x 13-1/2", Papierformate 8-1/2" x 13-2/5", 8-1/2" x 13", 8-1/2" x 11", 7-1/4" x 10-1/2", 5-1/2" x 8-1/2", 16K Dünnes Papier (55 g/m bis 59 g/m (15 lbs.
  • Seite 66 TECHNISCHE DATEN Technische Daten für den Finisher (Fortsetzung) Maximale 30 Blatt Blattanzahl für die Heftung* *1 Die maximale Blattanzahl ist abhängig von den Umgebungsbedingungen am Aufstellplatz, der Papiersorte und den Lagerbedingungen des Papiers. *2 Es können bis zu 20 Umschläge ausgegeben werden. *3 Bei der Angabe der maximalen Blattanzahl für die Heftung wird von einem Papiergewicht von 90 g/m (24 lbs.) und der Hinzufügung von zwei Deckblättern zu...

  • Seite 67: Technische Daten Für Den Drucker

    TECHNISCHE DATEN Technische Daten für den Drucker Ausführung Eingebaut Entsprechend der fortlaufenden Kopiergeschwindigkeit (Beim Fortlaufende kontinuierlichen Drucken desselben Dokuments auf Normalpapier Druckge- im Format A4 (8-1/2" x 11") ohne versetzte Ablage schwindigkeit Verarbeitungszeit nicht inbegriffen.) Druckauflösung 600 x 600 dpi / 1200 x 1200 dpi Druckertreiber Druckertreiber PCL5e-, PCL6- und PostScript-3-kompatibel* , XPS*...

  • Seite 68: Technische Daten Für Den Netzwerk-Scanner / Internet-Fax

    TECHNISCHE DATEN Technische Daten für den Netzwerk-Scanner / Internet-Fax* Ausführung Eingebaut 100 x 100, 200 x 200, 300 x 300, 400 x 400, 600 x 600 Scanauflösung Internet-Fax: 200 x 100, 200 x 200, 200 x 400, 400 x 400, 600 x 600 (dpi) (200 x 100, 200 x 200 bei Dateityp TIFF-S) Für andere Auflösungen als 200 x 100 dpi kann Halbton gewählt werden.

  • Seite 69: Technische Daten Der Pull-Scanfunktion (Twain)

    TECHNISCHE DATEN Technische Daten der Pull-Scanfunktion (TWAIN) Unterstütztes TCP/IP (IPv4) Protokoll Unterstützte Windows 98 / Me / 2000 / XP / Server 2003 / Vista / Server 2008 Betriebssysteme für Client-PCs Vollfarbe, Grauskala, Monochrom Diffusion, Monochrom 2 Farbmodi Abstufungen 75 dpi, 100 dpi, 150 dpi, 200 dpi, 300 dpi, 400 dpi, 600 dpi (Die Auflösung kann durch die Eingabe eines Zahlenwerts von 50 Auflösungs- bis 9600 dpi eingestellt werden.

  • Seite 70: Technische Daten Für Das Faxmodul68

    TECHNISCHE DATEN Technische Daten für das Faxmodul Modell MX-FXX3 Geeignete Öffentliches Fernsprechnetz, Nebenstellenanlage Telefonanschlüsse Scanauflösung 8 x 3,85 Zeilen/mm (Standard), 8 x 7,7 Zeilen/mm (Fein, Fein-Halbton), 8 x 15,4 Zeilen/mm (Superfein, Superfein-Halbton), (unterstützt 16 x 15,4 Zeilen/mm (Ultrafein, Ultrafein-Halbton) ITU-T-Standards) Übertragungs- 33,6 kbps bis zu 2,4 kbps mit automatischer Rückschaltung geschwindigkeit...
  • Seite 71 TECHNISCHE DATEN Technische Daten für das Faxmodul (Fortsetzung) Anschluss eines Möglich (1 Telefon) Nebenstellentelefons Anzahl programmierbarer Maximale Tastenanzahl: 999 Zielwahltasten* Anzahl der je Gruppe Maximale Anzahl Ziele je Gruppe speicherbaren (1 Taste): 500 Zielwahlnummern (1 Taste)* Hinweise Zeitversetztes Senden Programmfunktion Ja (48 Programme) F-Code-Übertragung Unterstützt (SUB/SEP-...

  • Seite 72: Informationen Zur Entsorgung

    INFORMATIONEN ZUR ENTSORGUNG A. Entsorgungsinformationen für Benutzer (aus Privathaushalten) 1. In der Europäischen Union Achtung: Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll ! Gemäß einer neuen EU-Richtlinie, die die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektro- und Elektronikgeräten vorschreibt, müssen Achtung: Ihr Produkt trägt...

  • Seite 73: Entsorgungsinformationen Für Gewerbliche Nutzer

    Wenn Sie dieses Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten: Bitte wenden Sie sich an Ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Möglicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen. Kleine Produkte (und kleine Mengen) können möglicherweise bei Ihrer örtlichen Rücknahmestelle...

  • Seite 74: Geräts

    Informationen, die der Administrator des Geräts braucht, werden auf die Rückseite dieses Blattes gedruckt. (Trennen Sie diese Seite aus dem Handbuch heraus und bewahren Sie sie an einem sicheren Ort auf. Tragen Sie außerdem den Namen des Administrators und seine Kontaktinformationen in die leeren Felder links ein.)

  • Seite 75: Für Den Administrator Des Geräts

    FÜR DEN ADMINISTRATOR DES GERÄTS (Trennen Sie diese Seite aus dem Handbuch heraus und bewahren Sie sie an einem sicheren Ort auf.) Werksseitig gewählte Standardpasswörter Für den Zugriff auf die Systemeinstellungen ist das Administratorpasswort zur Anmeldung mit Administratorberechtigungen erforderlich. Die Systemeinstellungen können sowohl in den Webseiten als auch über das Bedienfeld konfiguriert werden.

  • Seite 76: Für Anwender Der Faxfunktion

    FÜR DEN ADMINISTRATOR DES GERÄTS Für Anwender der Faxfunktion Wichtige Sicherheitsinformationen • Falls eines Ihrer Telefongeräte nicht richtig funktioniert, trennen Sie es unverzüglich vom Telefonnetz, da andernfalls Beschädigungen am Netz nicht ausgeschlossen werden können. • Die Steckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein. •...

  • Seite 77: Anerkennung Der Warenzeichen

    • PCL ist ein eingetragenes Warenzeichen der Hewlett-Packard Company. • IBM, PC/AT und PowerPC sind Warenzeichen der International Business Machines Corporation. • Sharpdesk ist ein eingetragenes Warenzeichen der Sharp Corporation. • Sharp OSA ist ein Warenzeichen von Sharp Corporation. • RealVNC ist ein Warenzeichen der RealVNC Limited.
  • Seite 79 SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg...
