4. Mit den Cursortasten <hoch/runter> den korrekten
Zahlenwert einstellen.
5. Nach erfolgter Korrektur muss die Einstellung durch
die <OK>-Taste bestätigt werden.

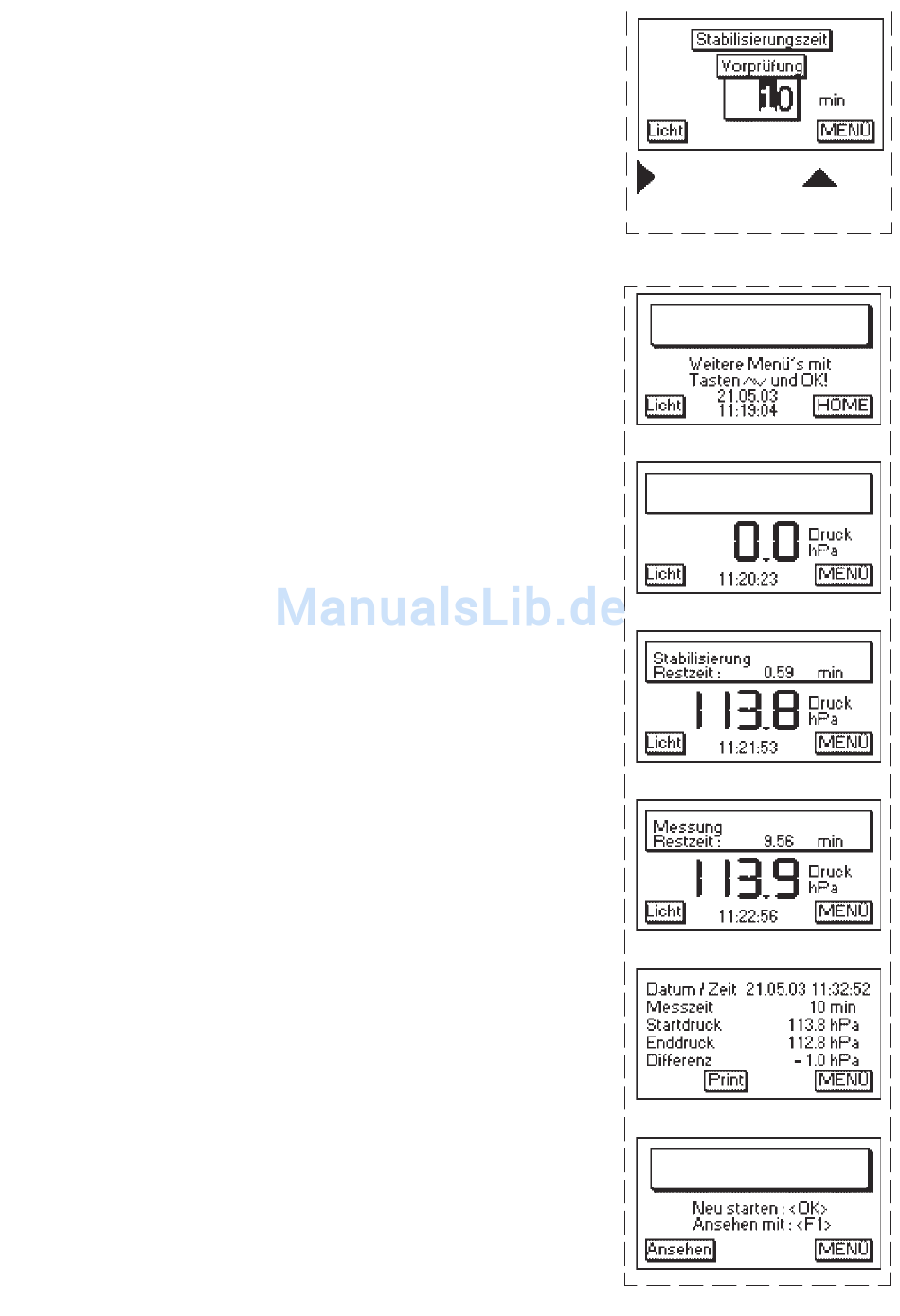

6.2. Druckprüfung
Die Druckprüfung bis 1500 hPa ist als Messroutine im
ecom-DP hinterlegt. Gehen Sie wie folgt vor:
1. Verschließen Sie die Leitung mit einem geeigneten
Adapter (Prüfstopfen, Hochdruckstopfen oder Einrohr-
zählerkappe).
2. Schließen Sie die Komponenten wie in Kapitel 3 be-
schrieben an.
3. Blättern Sie mit den Cursortasten <hoch/runter> bis
zum Menü „Druckprüfung". Aktivieren Sie das Menü durch
die <OK>-Taste.
4. Bauen Sie mit der Luftpumpe einen beliebigen Prüf-
druck (max. 1500 hPa) auf.
5. Verbindung zur Luftpumpe unterbrechen (Kugelhahn
schließen).
6. Stabilisierungszeit abwarten (nach Ablauf der
Stabilisierungszeit wird die Messzeit gestartet).
7. Nach Ablauf der Messzeit erscheint das Ergebnis im
Display, das mit <F2> (Print) zum IR-Drucker (Option)
gesendet werden kann.
8. Wird das Menü „Druckprüfung" nochmals ausgewählt,
kann das Ergebnis (solange das ecom-DP eingeschaltet
bleibt) mit <F1> aufgerufen oder eine neue Messung mit
der <OK>-Taste gestartet werden.
ecom-DPK
(wählen)
(einstellen)
<OK>
Druckprüfung
<OK>
Druck aufbauen
dann <OK> !
„Druck aufbauen"
„Stabilisierung abwarten"
„Prüfung läuft"
<F2> (Print)
Druckprüfung
Seite 11
