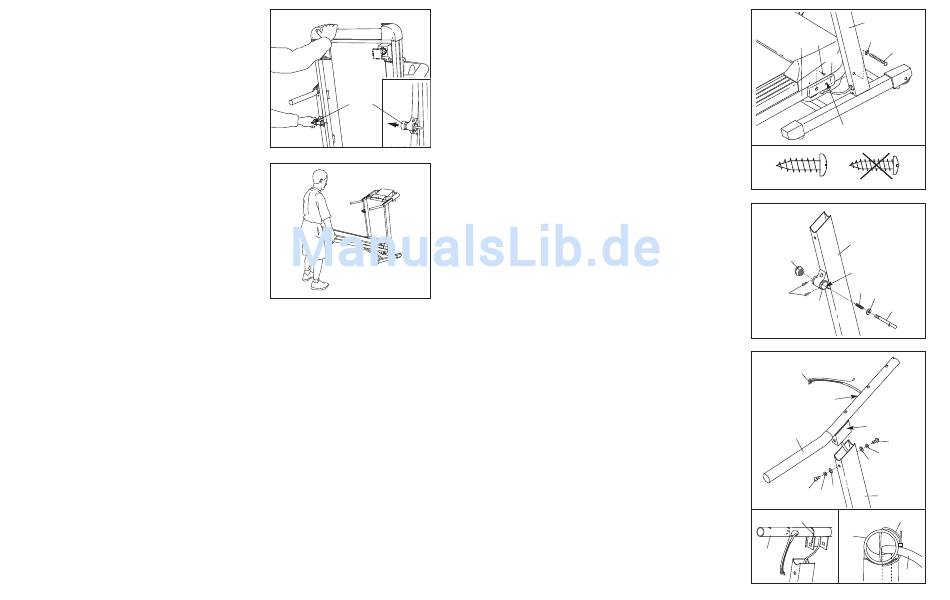

DAS LAUFGERÄT ZUR BENUTZUNG HERUNTERLASSEN
1. Halten Sie das obere Ende des Gerätes mit Ihrer rechten
Hand, wie angezeigt. Ziehen Sie den Verschlussknopf nach
links und in halten Sie ihn in der Position. Lassen Sie das
Laufgerät nach unten drehen bis der Rahmen am Stift des
Verschlussknopfes vorbei ist. Lassen Sei den
Verschlussknopf langsam los.
2. Halten Sie das Laufgerät mit beiden Händen fest und legen
Sie es auf den Boden. Lassen Sie den Laufgerätrahmen
nicht auf den Boden fallen. Um die Gefahr einer Verlet-
zung zu verhindern, beugen Sie Ihre Beine und halten Sie
Ihren Rücken gerade.
Knopf
14
3. Teilebeutel B öffnen. Halten Sie ein Pfostensabstands-
stück (59) gegen einer Seite des Rahmens (96) wie ange-
zeigt. Stecken Sie einen 4" Bolzen (54) durch das ange-
zeigte Loch im Pfostenabstandsstück und im Rahmen ein.
Als nächstes ziehen Sie eine Abstandsschraube (37) am
aufrechten Abstandsstück und am Rahmen an.
Anmerkung: Achten Sie darauf, dass die
Abstandsschraube nicht mit der 3/4" Schraube (38)
verwechselt wird. Die Abstandsschrauben sind etwas
dicker als die 3/4" Schrauben. Ziehen Sie den 4" Bolzen.
Wiederholen Sie diesen Vorgang auf die andere Seite des
Rahmens.
Eine zweite Person kann nun das vordere Ende des
Rahmens (96) hochheben. Schieben Sie einen 4" Bolzen
(54) mit einer 3/8" Sternunterlegscheibe (55) in den rechten
Pfosten (104) und in das rechten Pfostenabstandsstück (59)
und ziehen Sie den Bolzen am Rahmen fest. Ziehen Sie
den Bolzen keinesfalls zu fest an. Wiederholen Sie diesen
Schritt auf der linken Seite des Rahmens.
4. Befestigen Sie das Verschlussgehäuse (46) mit zwei 3/4"
Schrauben (38) am linken Pfosten (47). Achten Sie dar-
auf, dass sich das große Loch im Verschlussgehäuse auf
der angezeigten Seite befindet.
Entfernen Sie den Verschlussknopf (48) vom Verschluss-
stift (52). Achten Sie darauf, dass sich der Verschluss-
stiftsring (49) und die Feder (50) auf dem Verschlussstift
befinden. Schieben Sie den Verschlussstift in das
Verschlussgehäuse (46) und ziehen Sie den Verschluss-
knopf wieder auf dem Verschlussstift fest.
5. Führen Sie den Drahthalter (65) in die Klammer an einer
der Handstangen (40) hoch und aus dem großen Loch in
der linken Seite heraus. (Anmerkung: Es könnte helfen
den Drahthalter mit einer spitzen Flachzange aus dem
Loch herauszuziehen.) Entfernen Sie irgendwelche
Nylon-Bänder von der Klammer.
Geben Sie die Klammer der Handstange (40) in das
obere Ende des rechten Pfostens (104). Befestigen Sie
die Handstange mit zwei 1" Bolzen (43), zwei 1/4"
Unterlegscheiben (44), und zwei 1/4" Sternunterleg-
scheiben (45) wie angezeigt. Ziehen Sie die Bolzen
noch nicht fest an.
Siehe Abbildung 5a. Schieben Sie das längere der bei-
den beigelegten Nylon-Befestigungen durch das ange-
zeigte Loch am Haltegriff (40).
Siehe Abbildung 5b. Sehen Sie in der Handstange (40)
hinein und vergewissern Sie sich, dass der Drahthalter
(65) auf der angegebenen Seite befestigt wurde. Ziehen
Sie das Nylonband fest und schneiden Sie jegliche Über-
länge ab.
Befestigen Sie die andere Handstange (nicht abgebildet)
auf die gleiche Weise. Anmerkung: Dei andere Seite hat
keinen Drahthalter.
3
104
55
37
96
54
59
Loch
(38)
(37)
4
47
48
Großes Loch
50
38
49
46
52
5
65
Großes
Loch
Klammer
40
43
44
45
45
43 44
104
5a
5b
Band
Band
40
40
7
65
