MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Laufgeräts auf einer dafür freigemachten
Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist. Für die Montage wird ein Inbusschlüssel
benzieher
und verstellbarer Schraubenschlüssel

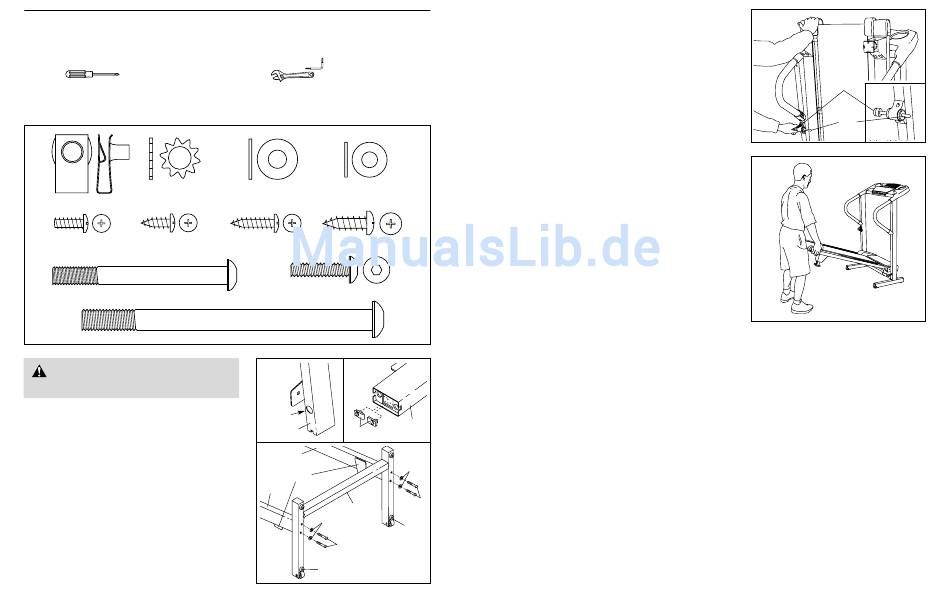

Um die Montage-Hardwaren identifizieren zu können, beziehen Sie sich auf die unten stehende Zeichnung.
Anmerkung: Die kleine Montageteile sind in separaten Teilebeuteln verpackt. Öffnen Sie die Teilebeutel
erst wenn so angewiesen.
3/8" Sternunterleg-
scheibe (45)–2
U-Mutter (105)–4
Silber-Erdungs-
1/2" Schraube (84)–2
schraube (87)–1
3" Bolzen (2)–4
5" Bolzen (10)–2
ACHTUNG:
Stecken Sie das Stromka-
bel erst ein wenn das Laufgerät komplett montiert ist.
1. Öffnen Sie Teilebeutel A. Identifizieren Sie die rechte
Säule (89), welche ein großes rundes Loch gegen das
untere Ende hat.
Siehe Zeichnung 1a. Schieben Sie zwei U-Muttern (105)
in das untere Ende der rechten Säule (89), wie gezeigt.
Führen Sie zwei U-Muttern in die linke Säule (nicht
gezeigt) ein auf die gleiche Weise.
Siehe Zeichnung 1b. Befestigen Sie die linke und rechte
Säule (88, 89) an die Basis (71) mit vier 3" Bolzen (2)
und vier 5/16" Unterlegscheiben (31). Achten Sie dar-
auf, dass die Säulen so ausgerichtet sind, dass sich
die angezeigten Platten gegenüber befinden. Zusätz-
lich achten Sie darauf, dass die Basis so ausgerich-
tet ist, dass sich die Basispolster (19) in der gezeig-
ten Position befinden.
, Ihr eigener Kreuzschrau-
benötigt.
1/4" Unterleg-
5/16" Unterleg-
scheibe (108)–4
scheibe (31)–4
3/4" Schraube (90)–10
Querstangeschraube (69)–2
1" Bolzen (12)–6
1
1a
Loch
89
105
1b
88
Platten
89
71
31
19
2
19
6
LAUFGERÄT ZUR BENUTZUNG HERUNTERLASSEN
1. Halten Sie das obere Ende des Gerätes mit Ihrer rechten
Hand, wie angezeigt. Mit der linken Hand ziehen Sie den
Schnappschlossknopf nach links und halten ihn. Drehen
Sie das Laufgerät nach unten bis der Rahmen am
Schnappschlossstift vorbei ist. Lassen Sie den
Schnappschlossknopf langsam los.
2. Halten Sie das Laufgerät mit beiden Händen fest und
legen Sie es auf den Boden. Um die Gefahr einer
Verletzung zu verhindern, beugen Sie Ihre Beine und
halten Sie Ihren Rücken gerade.
89
31
2
Knopf
Stift
15
