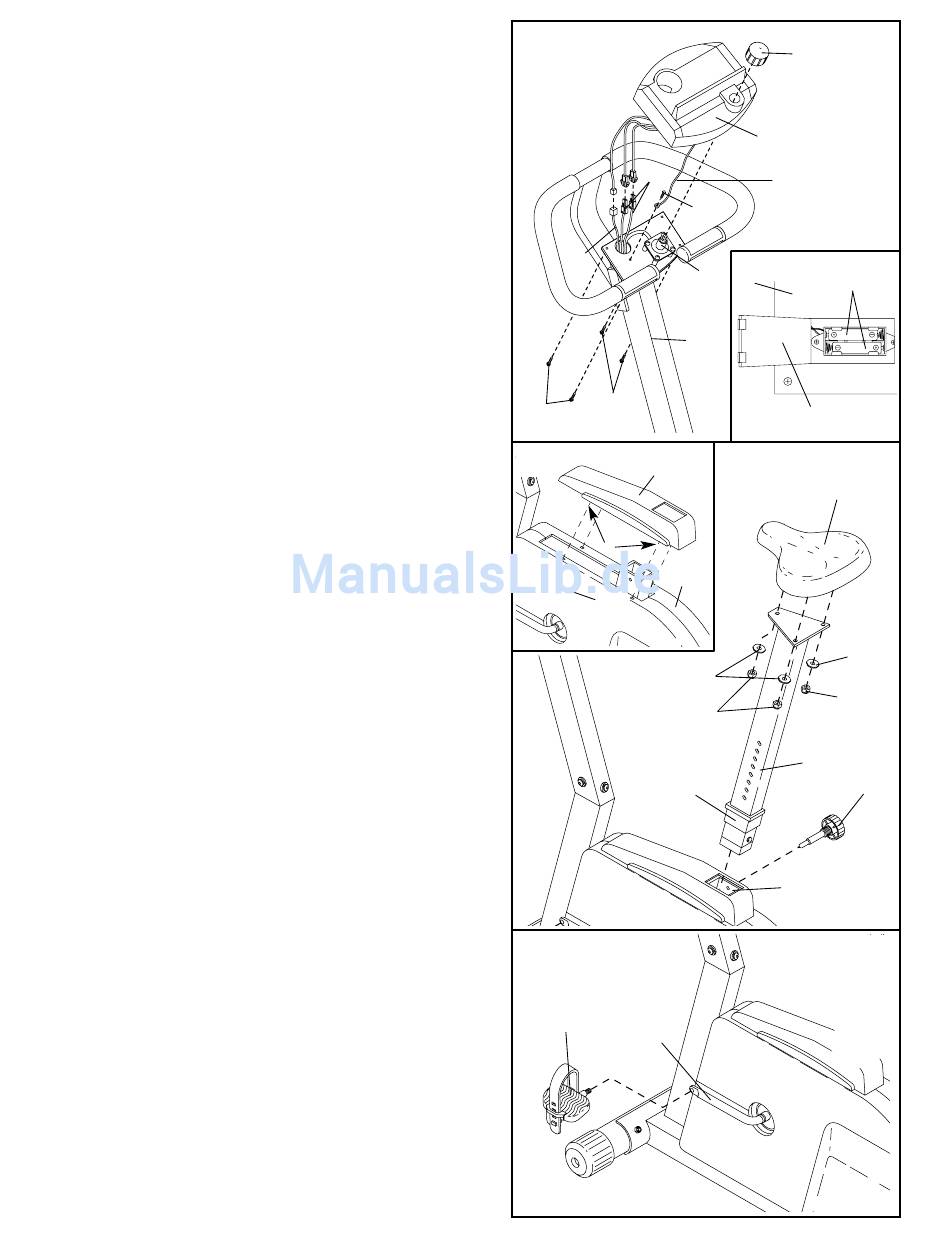

4. Der Computer (7) benötigt zwei 1,5V Batterien (nicht
inbegriffen). Alkalische Batterien sind empfohlen. (Sehe
Nebenzeichnung). Schauen Sie auf die beigefügte
Zeichnung. Öffnen Sie den Batteriendeckel auf der
Unterseite des Computers wie gezeigt. Drücken Sie
zwei Batterien in das Batteriengehäuse. Achten Sie
darauf dass die negativen Enden der Batterien (die
mit "–" gekennzeichnet sind) die Federn im
Batterienklammer berühren.
Verbinden Sie den Membranenschalterraht (50) und die
zwei Pulsgriffdrähte (60) mit den entsprechenden
Drähten am Computer (7). Falls Ihr Computer ein
Erdungsdraht hat, dann befestigen Sie ihn an den
Lenkerpfosten (14) mit einer M4 x 16mm Schraube (9).
Befestigen Sie den Computer (7) an den Lenkerpfosten
(14) mit vier M4 x 12mm Computerschrauben (4).
Dann drücken Sie den Widerstandsknopf (10) auf die
Widerstandskontrolle (11). Achten Sie darauf, dass die
Markierung auf dem Knopf korrekt ausgerichtet ist.
5. Drücken Sie die Seitenschutzdeckung (40) auf den
Linken und Rechten Seitenschutzplatte (1, 2). Achten
Sie darauf, dass die vier Laschen (A) an der
Seitenschutzdeckung in die Seitenschutzplatte ein-
schnappen.
Führen Sie den Sattelpfosten (20) in den Rahmen (15)
ein und drücken die Sattelpfostenbuchse (23) in den
Rahmen herunter. Dann richten Sie eines der Löcher
im Sattelpfosten mit einem der Löcher im Rahmen
aus. Führen Sie den Sattelknopf (29) in den Rahmen
sowie in den Sattelpfosten ein, und ziehen den
Sattelknopf fest am Rahmen an. Achten Sie darauf,
dass Sie den Sattelknopf durch eines der Löcher
im Sattelpfosten einführen; führen Sie den
Sattelknopf nicht unter dem Sattelpfosten ein.
Befestigen Sie den Sattel (19) an den Sattelpfosten
(20) mit drei M8 Nylon-Verschlussmuttern (21) und
drei M8 Geschlitzten Unterlegscheiben (49).
Anmerkung: Die Nylon-Verschlussmuttern und
Geschlitzte Unterlegscheiben können eventuell schon
an der Unterseite des Sattel angebracht worden sein.
6. Suchen Sie das Linke Pedal (28). Zur Identifikation ist
es mit einem "L" versehen. Mit einem verstellbaren
Schraubenschlüssel drehen Sie das Linke Pedal
gegen den Uhrzeigersinn in den linken Arm der
Tretkurbel (33) fest.
Drehen Sie das Rechte Pedal (nicht abgebildet) im
Uhrzeigersinn in den rechten Arm der Tretkurbel (33)
auf die gleiche Weise.
7. Versichera Sie sich, dass alle Teile fest angezogen
sind, bevor Sie das Heimfahrrad benutzen.
Anmerkung: Einige Teile könnten übrig bleiben,
nachdem der Aufbau fertig ist. Um Ihren Boden vor
Schäden zu schützen, legen Sie eine Unterlage unter
das Heimfahrrad.
4
60
50
4
4
5
40
A
1
6
28
33
7
10
7
Erdungsdraht
9
11
Batterien
7
14
Batteriendeckel
19
2
49
49
21
21
20
29
23
15
