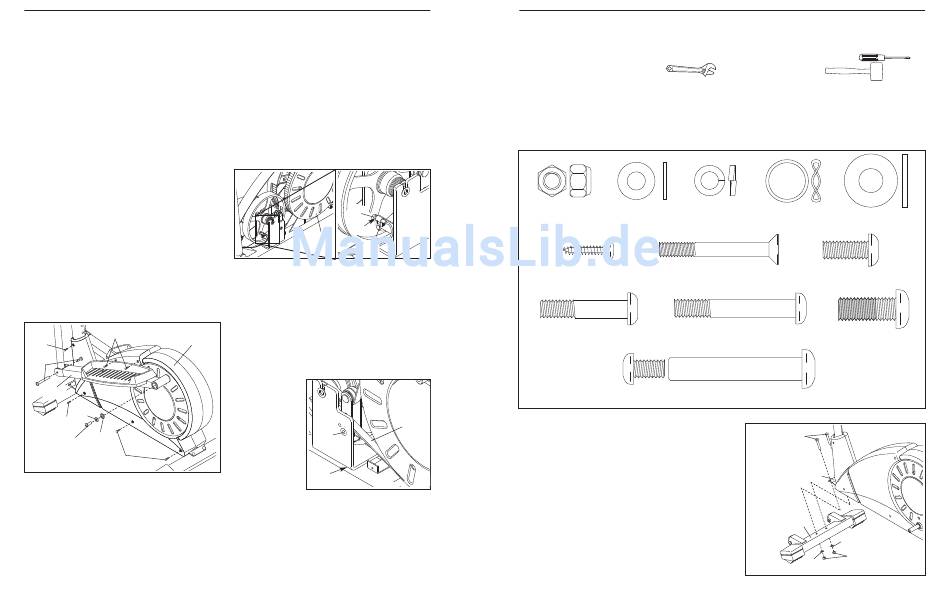

WARTUNG UND FEHLERSUCHE
Überprüfen Sie alle Teile des Ellipsentrainers und zie-
hen Sie sie regelmäßig an. Ersetzen Sie sofort alle
abgenutzten Teile.
Um das Ellipsentrainer zu putzen, verwenden Sie ein
feuchtes Tuch und eine kleine Menge milde Seife.
Wichtig: Um Schaden am Computer zu vermeiden,
halten Sie Flüssigkeiten vom Computer fern und
verwenden Sie nur eine verschließbare Wasser-
flasche. Lassen Sie den Computer nicht in direk-
tem Sonnenlicht stehen. Wenn Sie das Ellipsen-
trainer lagern, entfernen Sie die Batterien vom
Computer.
DIE BATTERIEN ERSETZEN
Wenn das Computerdisplay trübe wird, sollten die
Batterien ersetzt werden. Die meisten Computer-
Probleme sind auf niedere Batterien zurückzuführen.
Um die Batterien zu ersetzen, beziehen Sie sich auf
Schritt 3 auf Seite 6.
DEN MEMBRANENSCHALTER EINSTELLEN
Falls der Computer nicht die korrekte Rückinformation
angibt, muss der Membranenschalter justiert werden.
Um den Membranenschalter einzustellen, müssen Sie
den linken Pedalarm (11) und den linken Seitensch-
utzdeckel (3) entfernen.
56
3
42
40
11
35
42
9
22
42
Entfernen Sie den Pedalarm-Bolzensatz (40), die M10
x 25mm Schraube mit Nylon (22) und die M10
Unterlegscheibe (35) und die Wellenscheibe (9) vom
linken Pedalarm (11). Entfernen Sie den linken
Pedalarm. Entfernen Sie auch die zwei M4 x 25mm
Schrauben (56) und die vier M4 x 16mm Schrauben
(42) vom linken Seitenschutzdeckel (3).
Zunächst, beziehen Sie sich auf die untenstehende
Zeichnung und finden Sie den Membranenschalter (53).
Lockern Sie die angezeigte M4 x 16mm Schraube (42);
entfernen sie jedoch nicht. Schieben Sie den Membra-
nenschalter leicht nach Vorne oder vom Magnet (58)
am Schwungrad weg. Ziehen Sie die Schrauben wieder
fest an. Drehen Sie die linke Pedalscheibe (15) für
einen Moment. Wiederholen Sie diesen Vorgang so
lange, bis der Computer die richtige Wiedergabe
anzeigt. Wenn der Membranenschalter richtig einge-
stellt ist, befestigen Sie wieder den linken Seiten-
schutzdeckel (3) und den linken Pedalarm (11).
58
53
15
42
EINSTELLEN DES ANTRIEBSRIEMEN
Wenn Sie spüren können, dass die Pedale während Sie
Fahrrad fahren, auch wenn der Widerstand zur höch-
sten Stufe verstellt ist, rutschen, muss eventuell der
Antriebsriemen (19) angepasst werden. Um den
Antriebsriemen zu verstellen, müssen Sie zuerst beide
Seitenschutzdecken abnehmen. Sehen Sie DEN MEM-
BRANENSCHALTER EINSTELLEN auf der linken Seite
und entfernen Sie die Seitenschutzabdeckungen.
Lockern Sie die
M8 x 22mm
Flachknopfbol-
zen (41) und
drehen Sie den
M10 x 60mm
41
Knopfbolzen
(62) bis der
Antriebsriemen
(19) straff ist.
62
Wenn der
Antriebsriemen
straff ist, ziehen
Sie die flache Knopfschraube fest an. Befestigen Sie
wieder die Seitenschutzabdeckungen.
12
MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Ellipsentrainers auf einer dafür freigemach-
ten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist. Zur Montage braucht man einen Kreuzschraubenzieher
eine verstellbare Schraubenschlüssel
beigelegten Inbussschlüsseln.
Dieses Diagramm hilft Ihnen bei der Identifizierung der kleinen Montageteile. Die Zahl in Klammer, die unter jedem
Teil zu finden ist, ist die Bestell-Nr. des Teiles, welches Sie in der TEILELISTE auf Seite 14 finden. Die zweite Zahl
bezieht sich auf die Menge der Teile, die zum Montieren nötig sind. Einige kleine Teile wurden möglicherweise
zur Erleichterung des Transportes schon angebracht. Sollten Sie ein Teil nicht finden, überprüfen Sie bitte,
ob es nicht schon angebracht worden ist.
M8 Nylon-
Verschlussmutter
(38)–8
M4 x 20mm
Schraube (43)–4
M8 x 38mm Knopfbolzen (50)–4
19
1. Finden Sie den vorderen Stabilisator (10). Er ist
schmaler als der hintere Stabilisator (nicht abgebildet).
Während eine andere Person den vorderen Teil des
Rahmens (1) hoch hebt, befestigen Sie den vorderen
Stabilisator mit zwei M8 x 53mm Knopfbolzen (34),
zwei M8 Unterlegscheiben (48), und zwei M8 Nylon-
Verschlussmuttern (38) am Rahmen.
, und einen Gummihammer
M8 gespaltene
M8 Unterlegscheibe
Wellenscheibe
Unterlegscheibe
(48)–4
(9)–2
(59)–4
M6 x 48mm
Flachkopfbolzen (36)–4
M8 x 53mm Knopfbolzen (34)–4
Pedalarm-Bolzensatz (40)–2
1
5
,
zu den
M10 Unterlegscheibe
(35)–2
M8 x 19mm
Knopfschraube (68)–4
M10 x 25mm
Schraube mit Nylon
(22)–2
34
1
10
48
38
48
