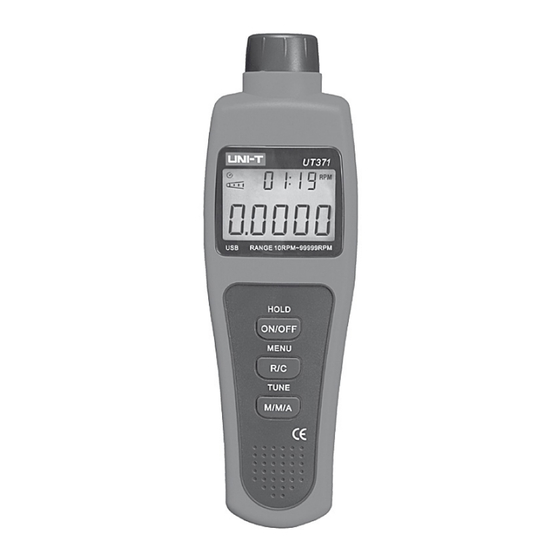

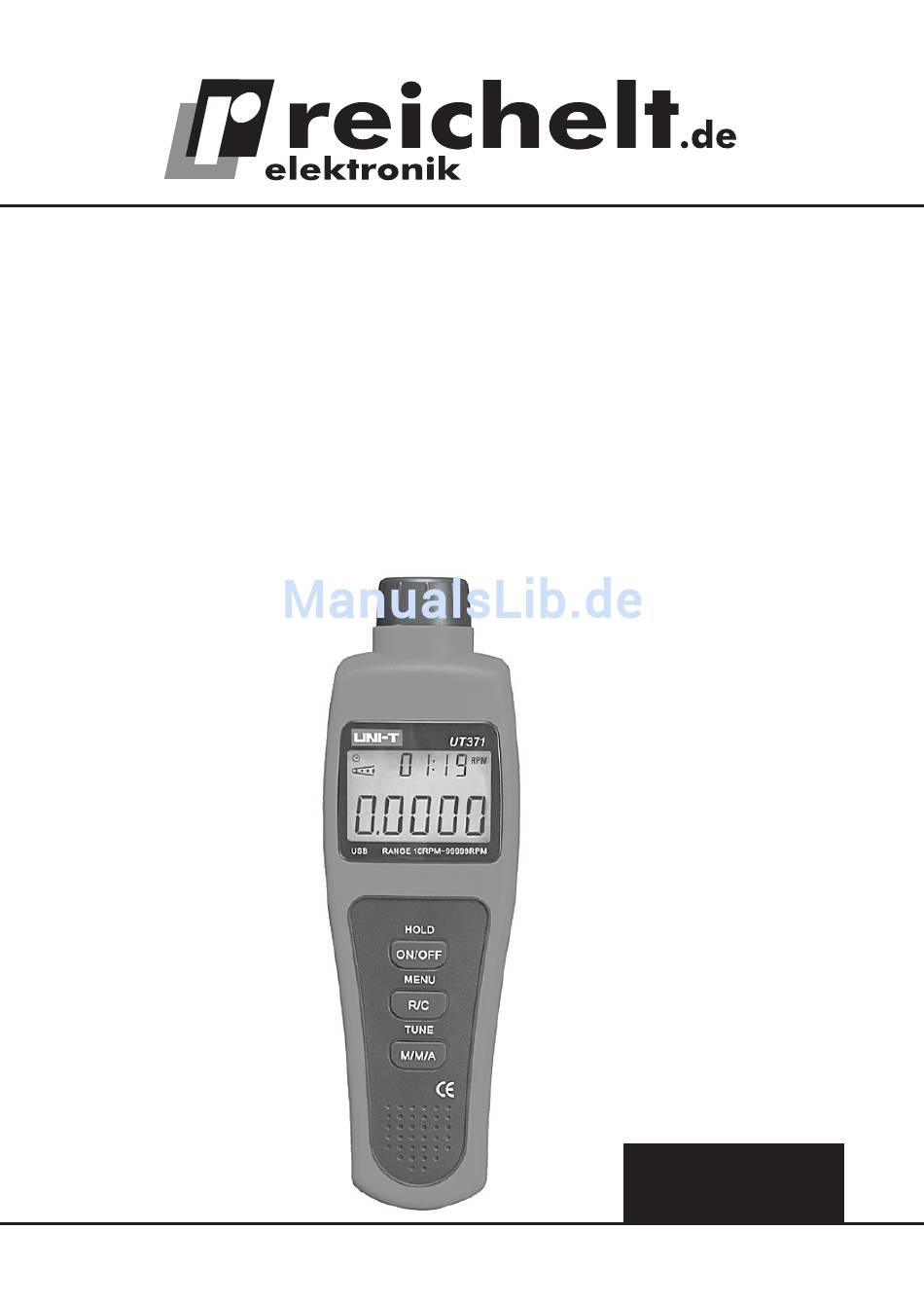

- Seite 1 Kontaktloser Drehzahlmesser/Zähler UT 371/372 – Bedienungsanleitung – DEUTSCH...
-
Seite 2: Inhaltsverzeichnis
Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 3/2014 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten. -
Seite 3: Beschreibung Und Funktion
· Messentfernung 50 bis 200 mm · Datenübertragung an einen PC per USB (UT 372) 2. Bestimmungsgemäßer Einsatz Das Messgerät ist für die Erfassung, Anzeige und die Datenübertragung von Drehzahlen (optisch) sowie von Stückzahlen von in den Technischen Daten die- ser Bedienungsanleitung angegebenen Wertebereichen und Messumgebungen vorgesehen. -
Seite 4: Bedien- Und Anzeigeelemente
elektromagnetischen und magnetischen Feldern, Feuchtigkeit (auch Dampf) oder Staubeinwirkung aus. · Bei Defekten, Betriebsstörungen, mechanischen Beschädigungen sowie nicht durch diese Bedienungsanleitung klärbaren Funktionsproblemen nehmen Sie das Gerät sofort außer Betrieb und konsultieren Sie unseren Service zu einer Beratung bzw. eventuellen Reparatur. Öffnen Sie das Gerät nicht, es enthält keine durch den Nutzer auszuwechselnden Teile. -
Seite 5: Inbetriebnahme Und Betrieb
5. Inbetriebnahme und Betrieb 5.1 Batterien einlegen/wechseln · Öffnen Sie das Batteriefach durch Lösen der Befestigungsschraube und legen Sie vier Mignon-Batterien (LR6, AA) polrichtig entsprechend der Polungsmar- kierung in das Batteriefach ein. · Erscheint im Display das Batteriesymbol (4), sind die Batterien zu wechseln. 5.2 Vorbereitung zum Betrieb (Setup) USB-Datenübertragung (UT372) ·... -
Seite 6: Betrieb
AOFF (Automatische Abschaltung) · Zur Aktivierung der automatischen Abschaltung drücken Sie zunächst die Tas- te „R/C”, bis das Display „USB” anzeigt. · Danach drücken Sie die Taste so oft, bis das Display die AOFF-Einstellung anzeigt. · Stellen Sie dann mit der M/M/A-Taste ein, ob die automatische Abschaltung (10 min nach letzer Bedienung) aktivier (1) oder deaktiviert (0) werden soll. -
Seite 7: Zählfunktion
· Wenn das zu untersuchende Teil keine deutlich unterscheidbare Hell-Dunkel- Fläche bietet, markieren Sie das Teil durch eine helle Messfläche, z. B. einen weißen Aufkleber oder eine weiße Farbmarkierung, wie in der untenstehen- den Skizze gezeigt. · Richten Sie den Sensorkopf senkrecht auf die markierte Messfläche. Hal- ten Sie eine Messentfernung des Sensorkopfes von mindestens 50 mm bis höchstens 200 mm sowie eine maximale Winkelabweichung von ±30°... - Seite 8 tup aktiviertem Laser befindet sich das Gerät in der Betriebsart „Drehzahlmessung”, im Display erscheint „rpm” · Drücken Sie die Taste „R/C”, im Display er- scheint „Count”. · Nun erscheint im Display die Anzahl der seit Messbeginn am Sensorkopf vorbeilaufenden Gegenstände als Zählsumme. Bitte beachten! Ist die maximale Zählsumme (99999) erreicht, erscheint „OL”...
-
Seite 9: Datenausgabe (Nur Ut372)
Bitte beachten! Ist die maximale Zählsumme (99999) erreicht, erscheint „OL” und das Weiter- zählen wird eingestellt. Mit der Taste „M/M/A” kann der Zähler wieder auf Null zurückgestellt werden, mit „On/Off” erfolgt ein Neustart der Zählung. 5.3.4 Datenausgabe (nur UT372) · Verbinden Sie das Gerät über das mitgelieferte USB-Kabel mit Ihrem ·... -
Seite 10: Technische Daten
7. Technische Daten Drehzahl-Messbereich: 10 - 99999 min Auflösung: 10 - 99,999 min : 0,001min 100 - 999,99 min : 0,01min 1000 - 9999,9 min : 0,1min 10000 - 99999 min : 1min Genauigkeit: ±(0,04% + 2 Digit) Zählbereich: 0 - 99999 Auflösung: 1 Digit Max.
