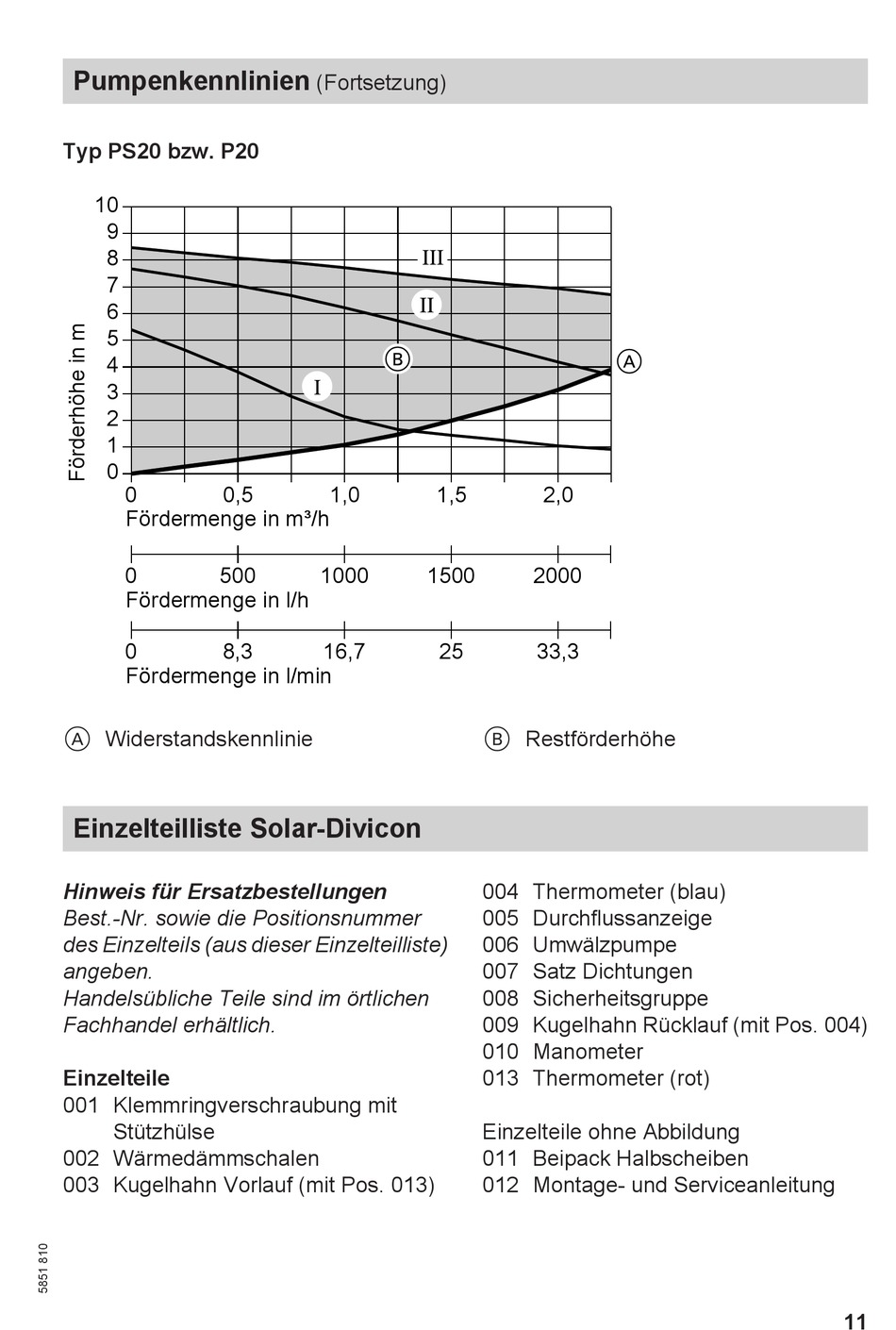

Pumpenkennlinien
Typ PS20 bzw. P20
10
9
8
7
6
5
4
3
2
1
0
0 0,5
Fördermenge in m³/h
0 500
Fördermenge in l/h
0 8,3
Fördermenge in l/min
A Widerstandskennlinie
Einzelteilliste Solar-Divicon
Hinweis für Ersatzbestellungen
Best.-Nr. sowie die Positionsnummer
des Einzelteils (aus dieser Einzelteilliste)
angeben.
Handelsübliche Teile sind im örtlichen
Fachhandel erhältlich.
Einzelteile
001 Klemmringverschraubung mit
Stützhülse
002 Wärmedämmschalen
003 Kugelhahn Vorlauf (mit Pos. 013)
(Fortsetzung)
1,0 1,5
1000 1500
16,7 25
B Restförderhöhe
004 Thermometer (blau)
005 Durchflussanzeige
006 Umwälzpumpe
007 Satz Dichtungen
008 Sicherheitsgruppe
009 Kugelhahn Rücklauf (mit Pos. 004)
010 Manometer
013 Thermometer (rot)
Einzelteile ohne Abbildung
011 Beipack Halbscheiben
012 Montage- und Serviceanleitung
2,0
2000
33,3
