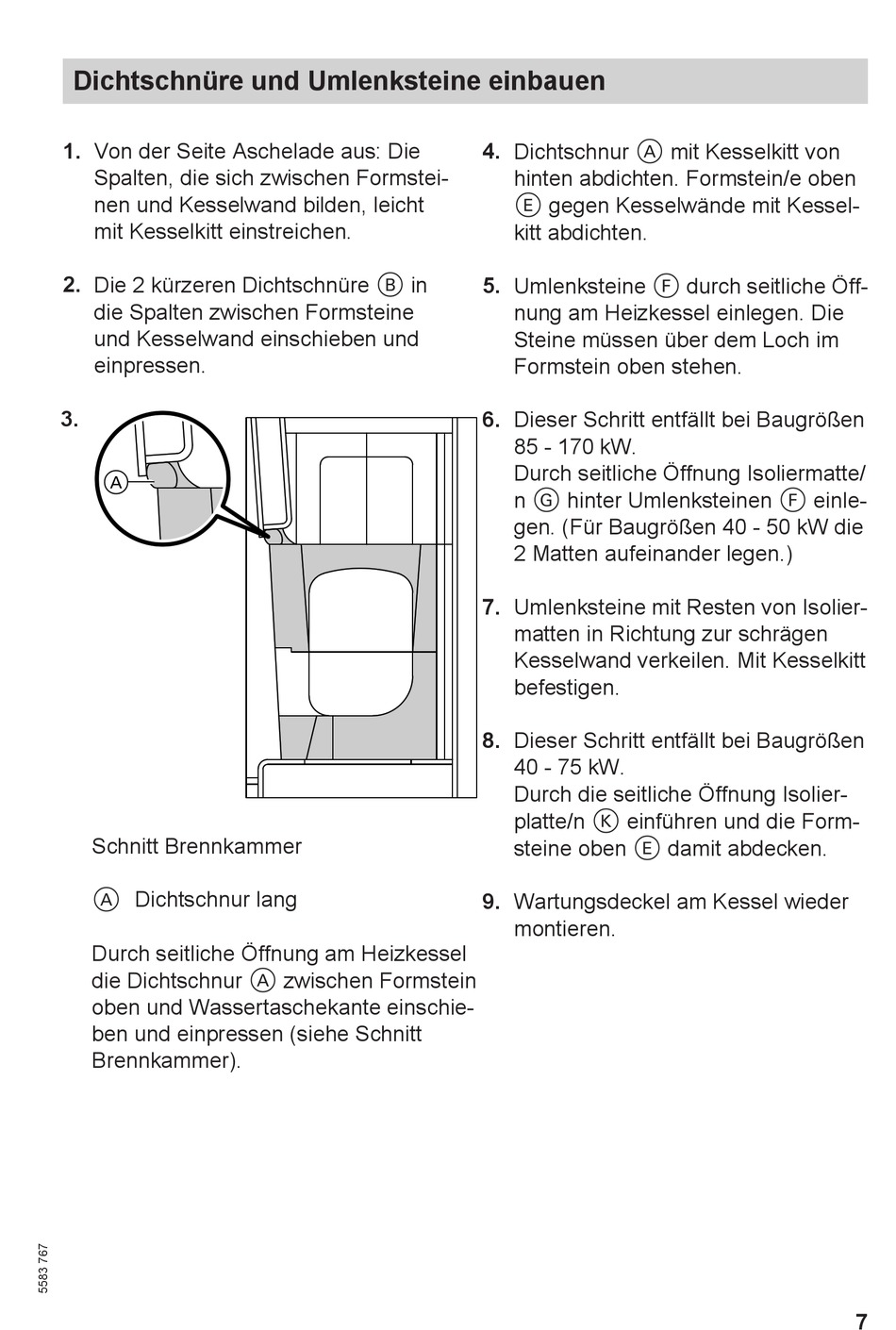

Dichtschnüre und Umlenksteine einbauen
1. Von der Seite Aschelade aus: Die
Spalten, die sich zwischen Formstei-
nen und Kesselwand bilden, leicht
mit Kesselkitt einstreichen.
2. Die 2 kürzeren Dichtschnüre B in
die Spalten zwischen Formsteine
und Kesselwand einschieben und
einpressen.
3.
A
Schnitt Brennkammer
A Dichtschnur lang
Durch seitliche Öffnung am Heizkessel
die Dichtschnur A zwischen Formstein
oben und Wassertaschekante einschie-
ben und einpressen (siehe Schnitt
Brennkammer).
4. Dichtschnur A mit Kesselkitt von
hinten abdichten. Formstein/e oben
E gegen Kesselwände mit Kessel-
kitt abdichten.
5. Umlenksteine F durch seitliche Öff-
nung am Heizkessel einlegen. Die
Steine müssen über dem Loch im
Formstein oben stehen.
6. Dieser Schritt entfällt bei Baugrößen
85 - 170 kW.
Durch seitliche Öffnung Isoliermatte/
n G hinter Umlenksteinen F einle-
gen. (Für Baugrößen 40 - 50 kW die
2 Matten aufeinander legen.)
7. Umlenksteine mit Resten von Isolier-
matten in Richtung zur schrägen
Kesselwand verkeilen. Mit Kesselkitt
befestigen.
8. Dieser Schritt entfällt bei Baugrößen
40 - 75 kW.
Durch die seitliche Öffnung Isolier-
platte/n K einführen und die Form-
steine oben E damit abdecken.
9. Wartungsdeckel am Kessel wieder
montieren.
7
