ELS/SV Montage- und Betriebsanleitung
6.2 Elektrischer Aufbau und
Schaltmöglichkeiten
Eine ELS/SV-Anlage hat max. 4 Ausgangsstromkreise.
Jeder Ausgangsstromkreis kann als Standardstromkreis
in einer festgelegten Schaltungsart (wahlweise in Dauer-
licht, Bereitschaftslicht oder als „geschalteter Dauerlicht-
kreis") bzw. in JOKER - Technik (alle Schaltungsarten der
Leuchten wie Bereitschaftslicht, Dauerlicht oder geschal-
teter Betrieb am gleichen Ausgang) verwendet werden.

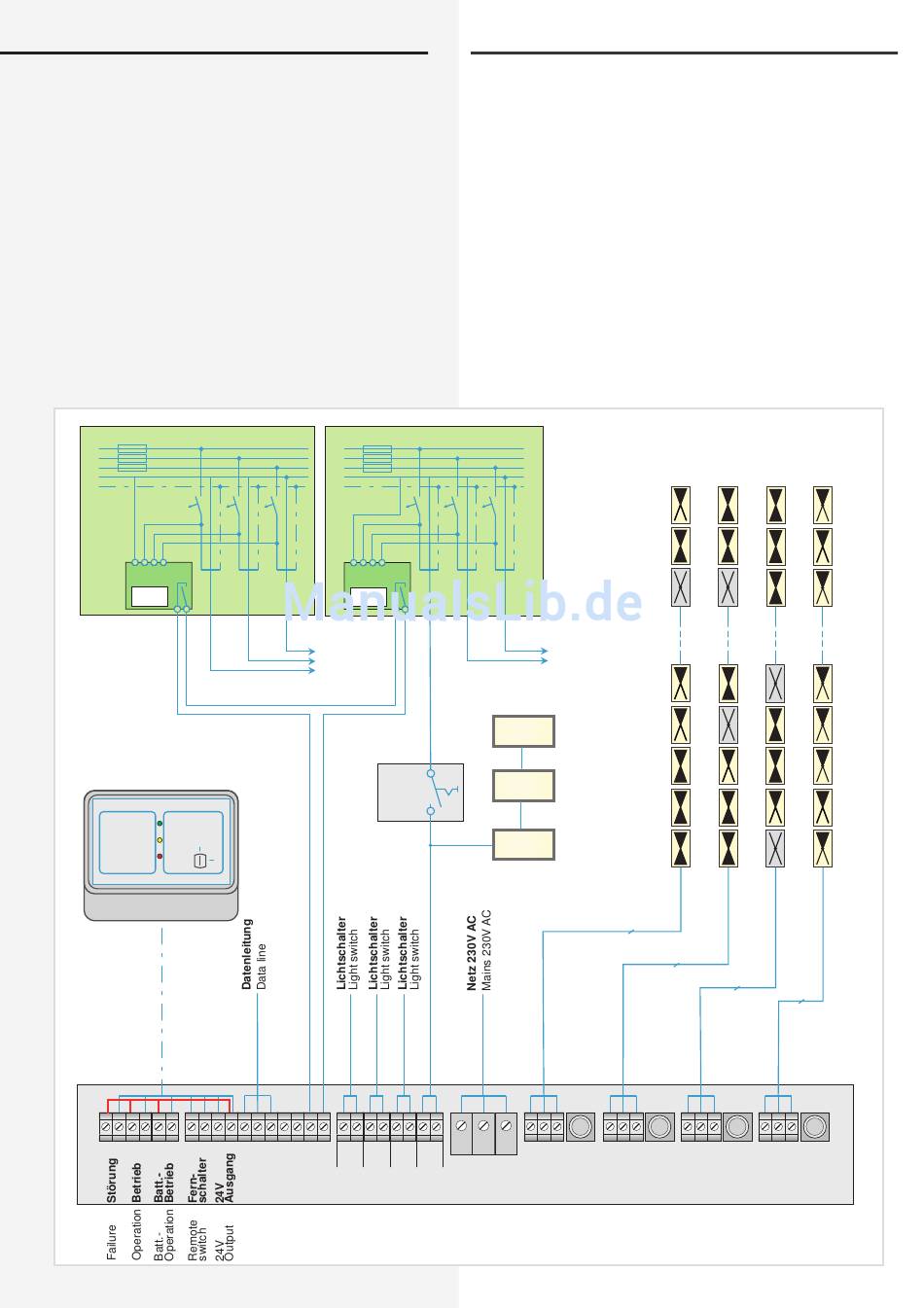

Beispiel mit 3-Phasenüberwachungen, Meldetableau
und über Lichschalterabfrage (LA4) geschalteten
Ausgang WR4, Anlage in Joker – Technik
Beispiel mit 3-Phasenüberwachungen, Meldetableau und über Lichtschalterabfrage
(LA4) geschaltetem Ausgang
L1
L2
L3
N
PE
UV/DB1
DPÜ
U<
Dreiphasen-
überwachung
Three-phase unit
Meldetableau
Mimic panel
Meldetableau Notlicht
Betrieb
Fernschalter
Batt.-Betrieb
Ein
Störung
INOTEC
MTB
1 2 3 4 5 6 F+ F– 24V G T R
10
L1
L2
L3
N
PE
UV/DB2
DPÜ
U<
Allgemein-
Beleuchtung
General
lighting
Licht-
schalter
Light
switch
Aus
B
B
SL
SL
L N L
N
–
+
–
+
LA1 LA2 LA3 LA4
Klemmleiste / Terminal rail
ELS/SV Mounting- and Operating Instructions
6.2 Electrical design and switching
possibilities
Each ELS/SV-system has max. 4 outgoing circuits.
Every one of them can be used as standard circuit in a
fixed operation mode (maintained-, non-maintained-,
switched maintained) or in JOKER - Technique (allows
mixed installation of maintained-, non-maintained- and
switched maintained luminaires on the same circuit).
Sample with three-phase-monitor, mimic panel and
one circuit (WR4) operated via light switch monitor-
ing (LA4); the system is in Joker – Technique (all lumi-
naire operation modes on same line).
Allgemein-
Beleuchtung
General
lighting
Netzleuchten
Mains luminaries
3,15AT
L
N
L
N
N L PE
PE N
L
WR 1
ELS/SV
15
15
14
14
13
13
5
5
4
4
3
3
2
2
1
1
3
3
3
3,15AT
3,15AT
N L PE
N L PE
N L PE
WR 2
WR 3
WR 4
15
15
14
14
13
13
5
5
4
4
3
3
2
2
1
1
3
3,15AT
