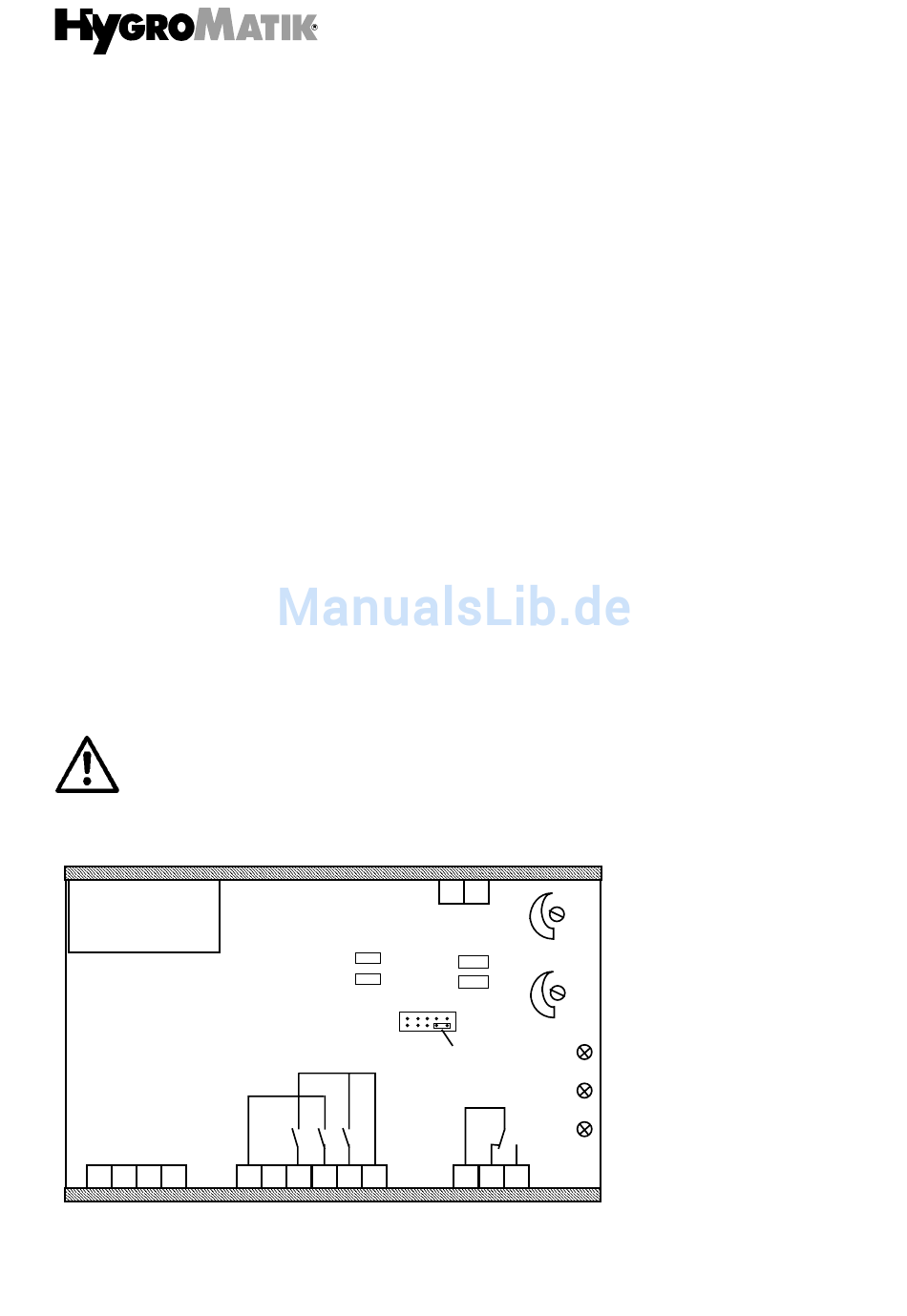

10. Erläuterung L3
Elektronik L
B3
Messwandler
D7
Signalleuchte Betrieb (grün)
D8
Signalleuchte Befeuchten (gelb)
D12
Signalleuchte Zylinder Vollstand
(rot, permanent)
Signalleuchte Sammelstörung
(rot, blinkend)
P1
Poti für Leistungsbegrenzung
P2
Poti für Pumpenlaufzeit
4-5
Externes Stellsignal
6-7
Eingang Sensorelektrode
9
Ausgang Hauptschütz
10
Ausgang Pumpe
11
Ausgang Magnetventil
15-16
Spannungsversorgung Elektronik
16
Versorgung Abschlämmpumpe
28-30
Sammelstörung
ST6
Einstellung Ansteuerung
1stufig
externes stetiges Regelsignal
ST8
Einstellung Regelsignal
- 0(2)-10 V DC
- 0(4)-20 mA
- programmiertes Reglsignal
Standardeinstellung 0 -140 Ohm
ST9
Hauptschütz beim Abschlämmen
Ein / Aus
Achtung: Die Werkseinstellung der Brücken ST7 und ST10 sowie die Pumpenlaufzeit sollten nur
in Absprache mit HYGROMATIK verändert werden, da sonst das Gerät Schaden nehmen kann.
11. Anschlüsse L3-Elektronik
B3
Messwandler
30-480V AC
6
nc
nc
7
Die LEDs befinden sich auf der Rückseite der Elektronik.
LD-Elektronik
ST10
ST9
ST6
16 15 11 10
9
2
Dampferzeuger
B1
Sensorelektrode
F1
Steuersicherung 1,6 A
F7
Sicherung 24V Trafo
Sicherung Duftstoffgeber 1,6A, flink
Sicherung Zulüfter 1,6A, flink
Sicherung Lampe 1,6A, flink
Sicherung Ablüfter 1,6A, flink
H6
Lampe Dampfbadkabine
24 V AC max. 25 W
K1
Hauptschütz
L1-L3
Hauptklemmen
M1
Abschlämmpumpe
M2
Ablüfter Dampfkabine
M3
HYGROMATIK Duftstoffgeber
24V AC max. 40VA
M4
Zulüfter Dampfkabine (optional)
S1
Steuerschalter
Aus Pos. 0
Ein, Pos. I
Manuelles Abschlämmen, Pos. II
Y1
Magnetventil
Y2
Magnetventil für Spüleinrichtung
T1
Trafo 230 V /24V
TF1
Temperaturfühler
1-2
Klemmen für Fernschalter und Freigabe
4-5
Klemmen für externes Stellsignal
28-30
Klemmen für Sammelstörung
4
5
P1
prop. Eingang
ST7
ST8
P2
D 12
BR (1stufig)
D 8
Sammelstörung
D 7
28 29 30
25-100%
Befeuchtungs-
Leistung
0 - 45 Sek.
Pumpenlaufzeit
LED rot *
LED gelb *
LED grün *
15
