- Seite 1 11.1 06/2015 Sicherheitstank variosafe / watersafe Technische Broschüre Montageanleitung w ä r m s t e n s e m p f o h l e n...
-
Seite 2: Gesetzliche Grundlagen
■ Der neue Sicherheitsstandard bei ® lagerung Ölgeruch in Wohngebäuden ist heute der Heizöllagerung Domotec variosafe ist ein Sicherheits- nicht mehr akzeptabel! Der variosafe von Domotec bietet tanksystem für die zeitgemässe Heiz- Ungesperrte Heizöltanks aus Polye- Sicherheit durch zwei unabhängige öllagerung. -
Seite 3: Inhaltsverzeichnis
11.1 Domotec Tankprogramm Inhaltsverzeichnis Seite Aufstellvorschriften/Bewilligungs- und Revisionspflicht/ Gesetzliche Grundlagen Inhaltsverzeichnis Ausführungen 600/750/1000/1500 Liter Montagezubehörset Masse und Gewichte Aufstellvarianten 6–10 Tankraumentlüftung watersafe Montagezubehörset watersafe Transport Zwischenlagerung Aufstellung Montage Montage Entnahmeleitung (Produkterohrleitung) Montage Entlüftungsleitung (Druckausgleichsleitung) Befüllung Entleer- und Reinigungsöffnung Masse / Gewichte / Zulassungsnummer... -
Seite 4: Montagehinweise
11.1 Domotec Tankprogramm Ausführungen Das Tanksystem, das sich im Handumdrehen erweitern und umbauen lässt. Nutzinhalt Auffangwanne BUWAL-Nr. EDV-Nr. Liter 100 % VSF 600 inklusiv 03.03.04 800100 VSF 750 inklusiv 03.03.04 800101 VSF 1000 inklusiv 03.03.04 800102 VSF 1500 1425 inklusiv 03.03.04... -
Seite 5: Masse Und Gewichte
11.1 Domotec Tankprogramm ■ VSF 600 ■ VSF 750 Gewicht 42 kg Gewicht 51 kg ■ VSF 1000 ■ VSF 1500 Gewicht 63 kg Gewicht 82 kg KVU-Nr. 111.011.16 / SVTI-Nr. SM234519 FA = Füllstandsanzeige M 56x4 EL = Entlüftung M 68x4 EN = Entnahme M 60x4 EF = Einfüllöffnung... -
Seite 6: Aufstellvarianten
11.1 Domotec Tankprogramm Aufstellvarianten für das variosafe-System 600 und 750 Liter VSF 600/1 570 l VSF 600/2 1140 l VSF 750/1 710 l VSF 750/2 1420 l VSF 600/3 1710 l VSF 600/4 2280 l VSF 750/3 2130 l VSF 750/4... - Seite 7 11.1 Domotec Tankprogramm Aufstellvarianten für das variosafe-System 600 und 750 Liter VSF 600/22 = 2280 l VSF 600/31 = 2280 l VSF 750/22 = 2840 l VSF 750/31 = 2840 l VSF 600/41 = 2850 l VSF 600/32 = 2850 l...
- Seite 8 11.1 Domotec Tankprogramm Aufstellvarianten für das variosafe-System 1000 Liter VSF 1000/1 = 950 l VSF 1000/2 = 1900 l VSF 1000/3 = 2850 l VSF 1000/4 = 3800 l VSF 1000/21 2850 l VSF 1000/31 3800 l 11.1–8 Telefon 062 787 87 87, Fax 0800 805 815...
- Seite 9 11.1 Domotec Tankprogramm Aufstellvarianten für das variosafe-System 1500 Liter VSF 1500/1 = 1425 l VSF 1500/2 = 2850 l VSF 1500/3 = 4275 l VSF 1500/4 = 5700 l VSF 1500/5 = 7125 l 11.1–9 Telefon 062 787 87 87, Fax 0800 805 815...
- Seite 10 11.1 Domotec Tankprogramm Inhalte und Masse des variosafe-Systems VSF 600/1 78x 78 * 86x132 *189 VSF 600/2 1200 1140 A + B 164x 78 *172x132 *189 VSF 600/3 1800 1710 A + 2B 250x 78 *258x132 *189 VSF 600/4 2400...
-
Seite 11: Tankraumentlüftung
Umfang für Heizölgeruch durchlässig sind. Je nach Geruch- sintensivität des eingefüllten Heizöls, der Lage des Tankraumes und der Abdichtung des Gebäudes, kann durchaus ein echtes Problem für das ganze Haus ent-stehen. Die Antwort von Domotec auf dieses Problem heisst TITEC (Tighting Technology) ist ®... -
Seite 12: Transport

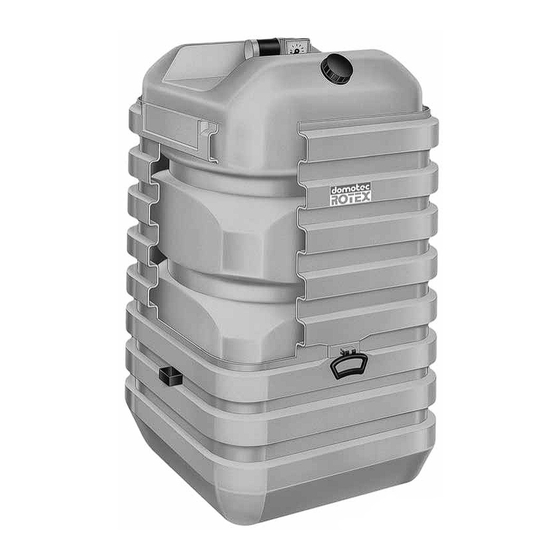

11.1 Montageanleitung Domotec-variosafe Die Sicherheit der Auffangwanne mit eingebautem Kleintank (variosafe- System) ist nur gewährleistet, wenn die vorliegende Montage- und Betrieb- sanleitung beachtet wird! 1. Transport Das variosafe-System muss beim Transport vor Stoss, Schlag und Fall geschützt werden. Das variosafe-System darf nicht an spitze Gegenstände gestellt werden. Es dürfen nur bis zu 3 Einheiten ohne Sicherung gegen Herunterfallen gestapelt werden. -
Seite 13: Montage Entnahmeleitung (Produkterohrleitung)
Grundset A enthalten). Dazu wird die werkseitig montierte Saugarmatur entfernt. Die Saugarmatur mit Notsperrventil hat ein Anschlussgewinde G 3/8” für die Brenner- saugleitung. Das von Domotec gelieferte Entnahmesystem garantiert eine gleichmässige Ölentnah- me aus allen Tanks. Nach der Montage sind alle Verschraubungen mit dem beigelegten Montageschlüssel nochmals dicht nachzuziehen. -
Seite 14: Montage Entlüftungsleitung (Druckausgleichsleitung)
11.1 Montageanleitung Domotec-variosafe 6. Montage Entlüftungsleitung (Druckentlastungsleitung) (siehe Schema 3 und 4) Für eine gemeinsame Entlüftungsleitung sind auf den Tanks T-Stücke NW 40 montiert. Das im Verbindungsset B vorhandene Zubehör ist für die Rohrverbindung der Tanks untereinander. Bei 2-reihiger Aufstellung und Aufstellung in Winkeln muss das Zubehör aus dem End- set C für die Querverbindungen der beiden Tankreihen montiert werden. -
Seite 15: Befüllung
11.1 Montageanleitung Domotec-variosafe 7. Befüllung Die Tanks sind nur von Hand mit einer Zapfpistole zu befüllen. Als Füllöffnung dienen die seitlich am «Tankhöcker» angebrachte Öffnung mit Ver- schlusskappe. Die Tanks dürfen nur bis zur eingeprägten Markierung «max. Füllstand» befüllt wer- den. -
Seite 16: Gesetzliche Bestimmungen
11.1 Montageanleitung Domotec-variosafe Gesetzliche Bestimmungen Mit der Inkraftsetzung der revidierten Verordnung über den Schutz der Gewässer vor wassergefährdenden Flüssigkeiten (VWF) vom 1. Juli 1998 werden die bisher gel- tenden VWF vom 28. September 1991 und die technische Tankvorschrift (TTV) vom 21. -
Seite 17: Schemablatt K1 (Buwal)
11.1 Montageanleitung Domotec-variosafe Kleintank Schemenblatt K1 Stand ■ einer oder mehrere Kleintanks in je einer 2008 Auffangwanne aus Kunststoff oder Metall Nachfolgende Skizzen sind keine Kon- 1 Geltungsbereich strutionszeichnungen, sondern bloss 11 Dieses Schemen-Blatt gilt für Kleintanks, die in der Lagerung von Heiz- und Dieselöl schematische Illustrationen zum neben- in Gebäuden dienen und die in der Zone S3 oder ausserhalb von Grundwasser-... -
Seite 18: Einbauprotokoll
Strasse / Haus Nr. Adresse des Eigentümers Name oder Firma PLZ und Wohnort Strasse / Haus Nr. Tankanlage Hersteller ROTEX GmbH / Vertreten durch Domotec AG, 4663 Aarburg Zulassungs Nr. KVU-Nr. 111.011.16 / SVTI-Nr. SM234519 Dimension des Behälters Breite: Tiefe: Höhe:... -
Seite 19: Kundendienst
Ihr Service und Kundendienst Service Domotec AG ist in der ganzen Schweiz flächendeckend und 365 Tage im Jahr mit Kundendiensttechnikern vertreten. Sie können sich bei Domotec auf die rasche Erledigung nach Dringlichkeit und auf Qualitätsdienstleistungen verlassen. Von unserem Kundendienst werden nur Original- Ersatzteile verwendet, denn nur diese können die Leistungsfähigkeit und die Funktions-... - Seite 20 Impiantistica Via Baragge 13c T 091 857 73 27 6512 Giubiasco Fax 0800 805 815 Domotec im Internet www.domotec.ch info@domotec.ch Mehr als 4000 Wassererwärmer in über 300 Ausführungen und selbstregelnde Begleitheizbänder inklusive Anschluss- und Regeltechnik am Lager. Heizkessel (Brennwerttechnik) für Gas oder Öl, Wärmepumpen, Heizöl-Lagerung, Abgasleitungssysteme und Solaris –...
