Steuerung - Genie Z-60/34 Bedienungsanleitung

Dritte Auflage · Sechster Druck
7
6
5
4
3
2
1

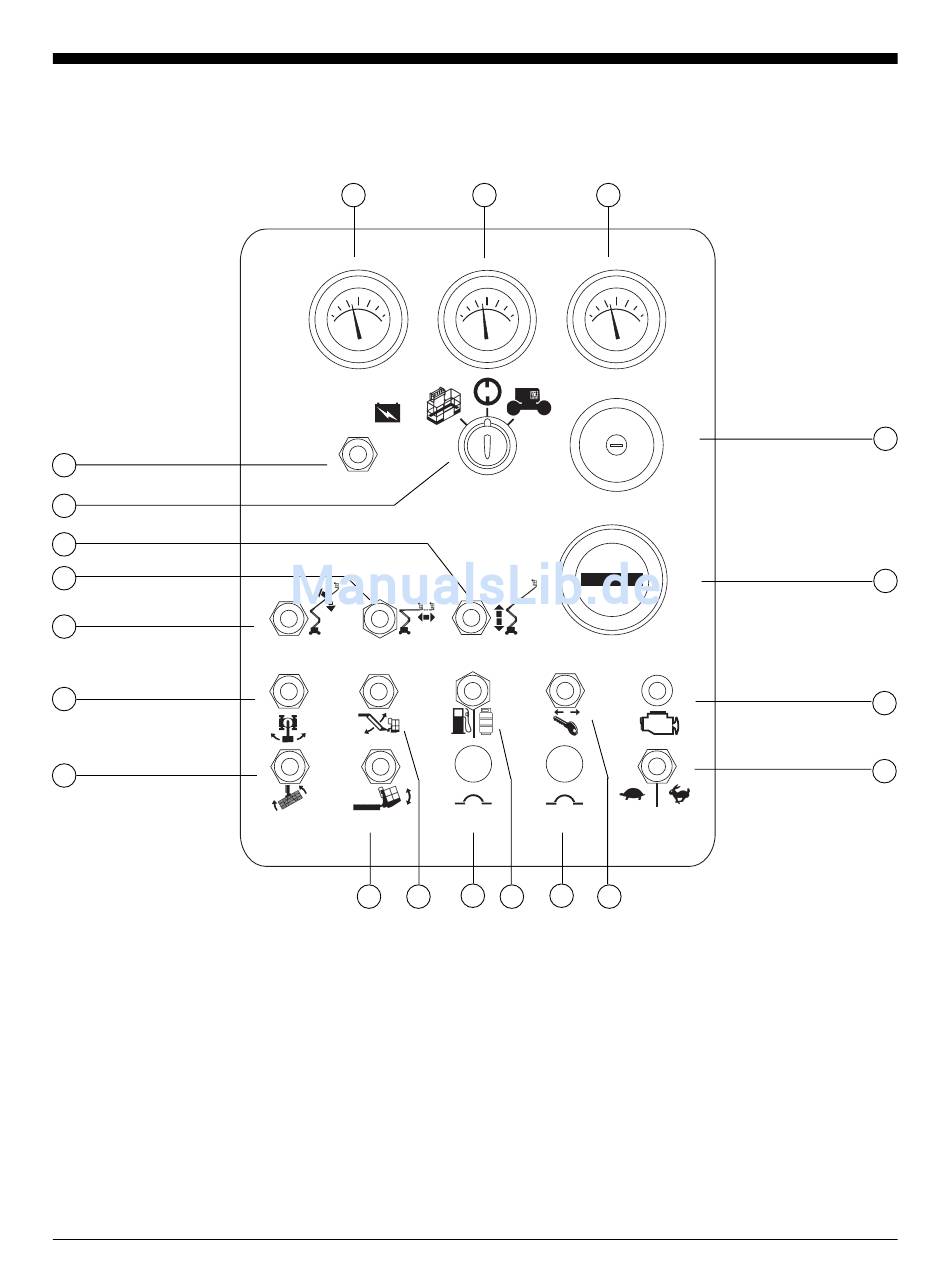

Bodensteuerpult
1 Schalter Plattform schwenken
2 Schalter Drehtisch drehen
3 Schalter Heben/Senken des Primärauslegers
4 Schalter Ausfahren/Einfahren des
Primärauslegers
5 Schalter Heben/Senken des
Sekundärauslegers
6 Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
7 Reserveantriebsschalter
8 Benzin-/Propangasmodelle:
Wassertemperaturmesser
Deutz-Dieselmodelle: Öltemperaturmesser
9 Öldruckanzeige
10 Spannungsanzeige
Teile-Nr. 43630GR
8
RESERVEANTRIEB
STEUERELEMENTE
20 19
Genie Z-60/34
9 10
NOT-AUS
00009,9
MOTOR
15A
15A
FUNKTIONS-
FREIGABE
18 16
17 15
11 Roter NOT-AUS-Taster
12 Betriebsstundenzähler
13 Benzin-/Propangasmodelle: Motorwarnlampe
Deutz-Dieselmodelle: Vorglühschalter (Option)
14 Totmannschalter
15 Starterschalter Motor
16 15A-Sicherungsautomat für elektrische
Schaltkreise Motor
17 Diesel-/Propangaswahlschalter
18 15A-Sicherungsautomat für elektrische
Steuerschaltkreise
19 Schalter Heben/Senken des Korbauslegers
20 Schalter Plattform ausrichten
Bedienungsanleitung

Steuerung

PRÜFEN
11
12
13
14
7
