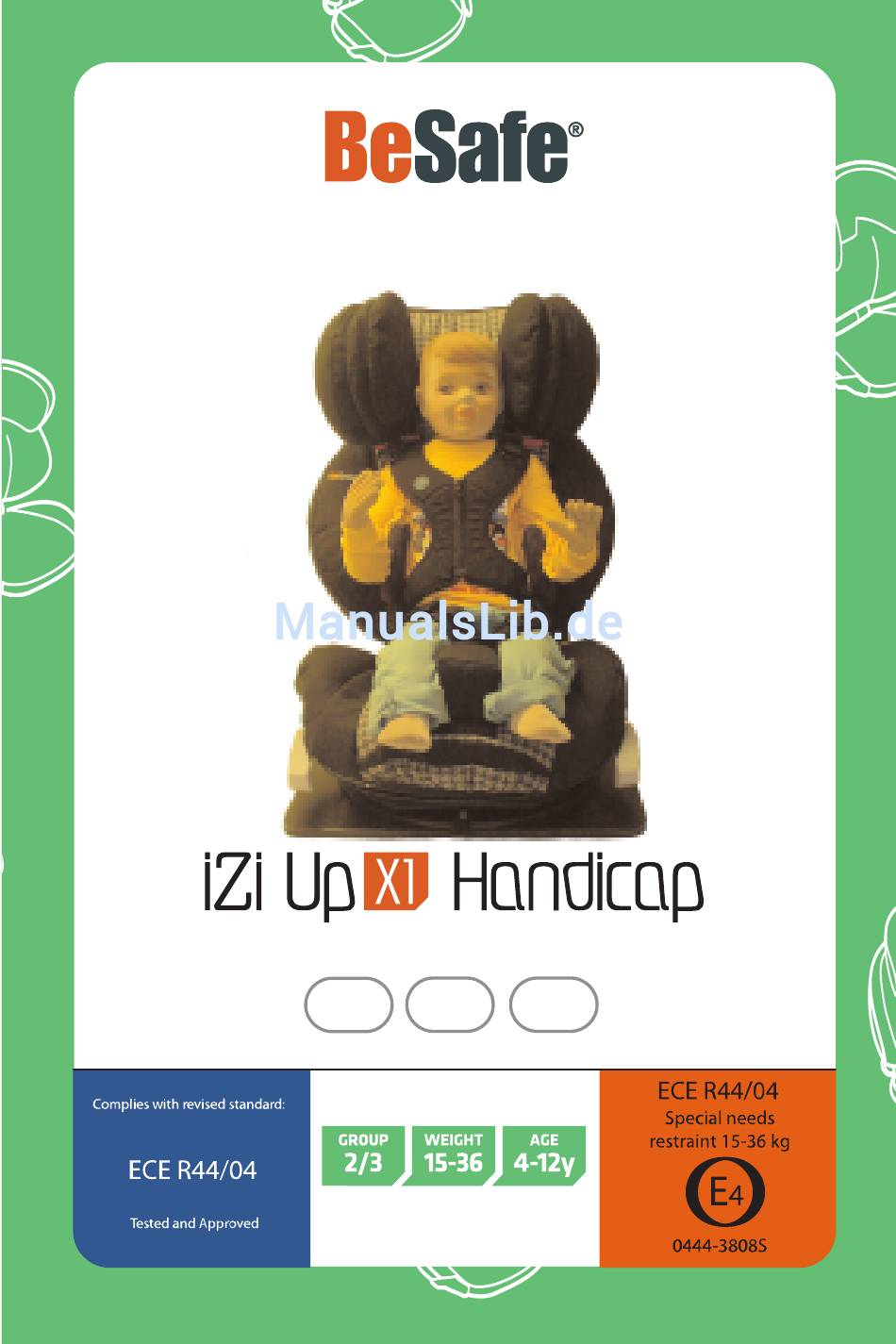

- Seite 1 User manual User manual User manual NL/BE NL/BE www.besafe.eu www.besafe.eu www.besafe.eu...
- Seite 2 Languages 3 - 13 3 - 13 4 - 24 14-24 25 - 35 25 - 35 36 - 46 47 - 57 58 - 68 BE/NL 69 - 79...
- Seite 3 Takk for at du valgte BeSafe iZi Up X1 Handicap Bruk BeSafe iZi Up X1 originale bruksanvisning når barnestolen monteres i bilen og barnet plasseres i stolen. Hjelpemidler til stolen for barn med spesielle behov er beskrevet i denne bruksanvisningen. Du finner de nyeste anvis- ningene på...
- Seite 4 Viktige deler Beltesystem 1) Sidestøtte 2) Vest 3) Skrittsele 4) Abduksjonkloss 5) Svingsokkel ill 1 Svingsokkel 6) Klaff 7) Borrelås 8) Låsebolt ill 2 9) Låsehåndtak...
- Seite 5 Justering og tilpasning 1) BeSafe iZi Up X1 Handicap kan brukes med eller uten svingsokkel. Den kan også brukes med eller uten komplett innvendig beltesystem eller kun med noen av funksjonene, etter behov. 2) Sideveis justering av sidestøtte (1). Før du begynner justeringen, må...
- Seite 6 Sett sidepolstringen tilbake på plass, se fig. 3, og dra ned glidelåsen. 3) Høydejustering av sidestøtte Ta tak i hele den justerbare sidestøtten og løsne den fra borrelåsen (se fig. 3). Du kan nå justere den oppover og nedover til ønsket posisjon.
- Seite 7 Intern selen BeSafe iZi Up X1 Handicap kan brukes med eller uten intern selen, som vest og skrittsele. Det kan også brukes med bare noen av funksjonene, etter behov. 1) Vest ill 5 ill 6 Vesten fås i tre forskjellige størrelser – S, M og L.
- Seite 8 (10). Deretter løsner du borrelåsen (11) fra BeSafe iZi Up Handicap Beltesystemet kan nå fjernes. 2) Fjern skrittselen ved å løsne borrelåsen (12) 3) Når du monterer skrittselen, må du forsikre det om at borrelåsen for skrittselen (12) festes under borrelåsen for vesten (11), og at den...
- Seite 9 Montering i bilen 1. Monter BeSafe iZi Up X1 Handicap med eller uten svingsokkel. Montering med svingsokkel: 6) Klaff 7) Borrelås 8) Låsebolt ill 9 9) Låsehåndtak Fest stolen til svingsokkelen før du setter den inn i bilen. Kontroller at borrelåsen (7) på iZi Up X1 Handicap og svingsokkelen er presset godt sammen.
- Seite 10 (10). Deretter løsner du borrelåsen (11) fra BeSafe iZi Up Handicap Beltesystemet kan nå fjernes. 2) Fjern skrittselen ved å løsne borrelåsen (12) 3) Når du monterer skrittselen, må du forsikre det om at borrelåsen for skrittselen (12) festes under borrelåsen for vesten (11), og at den...
- Seite 11 Montering i bilen 1. Monter BeSafe iZi Up X1 Handicap med eller uten svingsokkel. Montering med svingsokkel: 6) Klaff 7) Borrelås 8) Låsebolt ill 9 9) Låsehåndtak Fest stolen til svingsokkelen før du setter den inn i bilen. Kontroller at borrelåsen (7) på iZi Up X1 Handicap og svingsokkelen er presset godt sammen.
- Seite 12 Dra låsehåndtaket (9) opp og vri det til siden. Plasser barnet i stolen. Fest vesten og evt. skrittselen. Drei stolen tilbake, slik at den vender forover. Kontroller at låsebolten (8) går inn i posisjons- hullet og klikker på plass. Vi anbefaler at stol- ryggen støttes opp når barnet plasseres i stolen i utsvingt posisjon.
- Seite 13 (fig. 11) eller uten (fig. 12) det interne beltesystemet. For tilbakelent posisjon, følg BeSafe iZi Up X1 originale monteringsanvisninger. Rengjøring Fjern trekket i henhold til BeSafe iZi Up X1 originale monteringsanvisninger, med unntak av beltesys- temet: Vaskes for hånd ved 40 °C. Drypptørkes.
-
Seite 14: Inhaltsverzeichnis
Thank you for choosing BeSafe iZi Up X1 Handicap BeSafe iZi Up X1 original user manual must be used when installing the seat in a car, and putting a child in the seat. Aids in the seat for special needs children are described in this instruction manual. -
Seite 15: Crucial Parts
Crucial parts Hareness system 1) Side support 2) Harness 3) Leg harness 4) Pommel 5) Turning base ill 1 Turning base 6) Flap 7) Velcro 8) Locking pin ill 2 9) Locking handle... -
Seite 16: Adjustment And Adaptions
Adjustment and adaptations 1) BeSafe iZi Up X1 Handicap can be used with or without the turning base. It can also be used with or without complete internal harness or with only some of the features, when needed. 2) Lateral adjustment... - Seite 17 Replace the side padding, see ill. 3, and pull down the zip fastener. 3) Height adjustment of side support Grip the whole adjustable side support, and loosen it from the Velcro (se ill. 3). Now you can adjust it upwards and downward to the desired position.
-
Seite 18: Harness System
Harness systems BeSafe iZi Up X1 Handicap can be used with or without the internal belt system like harness and leg harness. It can also be used with only some of the features, when needed. 1) Harness ill 5 ill 6 The harness comes in three different sizes, S, M and L. - Seite 19 2) Legg harness ill 7 The leg harness has one buckle each for quick snap and is fully adjustable. see ill 7 3) Extra head rest pillow The extra head rest pillow (ill 8) is attached with velcro and can be removed or inserted when needed.
- Seite 20 Installation or removal of the internal harness 10 Buckle for harness 11 Velcro for harness 12 Velcro for leg harness Pay attention when removing the internal harness, installation is done in reverse order. When not in use, store the harness systems.
- Seite 21 (10) and remove it from the cover. Loosen the Velcro (11) from the BeSafe iZi Up Handicap. The harness is now ready to be removed. 2) To remove the leg harness, loosen the Velcro (12)
-
Seite 22: Installation In The Car
Installation in the car 1. Install the BeSafe iZi Up X1 Handicap with or without the turning base. Installation with the turning base: 6) Flap 7) Velcro 8) Locking pin ill 9 9) Locking handle Attach the seat to the turning base before inserting into the car. - Seite 23 Pull the locking handle (9) up and rotate to the side. Place the child into the seat. Fasten the harness, leg harness, if applicable. Rotate the seat back to forward facing position. Make sure the locking pin (8) enters the positioning hole, click.
-
Seite 24: Cleaning
BeSafe iZi Up X1 original user manual. ill 11 ill 12 BeSafe iZi Up X1 Handicap can be used with (ill 11) or without (ill 12) the internal harness system. For reclining position, follow the BeSafe iZi Up X1 original assembly instructions. - Seite 25 Vielen Dank für die Wahl von BeSafe iZi Up X1 Handicap Bei dem Einbau des Stuhls im Fahrzeug und dem Einsetzen eines Kindes muss das originale Benutzerhandbuch von BeSafe iZi Up X1 verwendet werden. In diesem Anleitungshandbuch sind ebenfalls Hilfsmittel für Kinder mit besonderen Bedürfnissen...
- Seite 26 Wichtigste Bauteile Gurtsystem 1) Seitenstütze 2) Sitzgurt 3) Beingurt 4) Knauf 5) Drehplatte ill 1 Drehplatte 6) Lasche 7) Klettband 8) Verriegelungsstift ill 2 9) Verriegelungsgriff...
- Seite 27 Einstellungen und Anpassung 1) BeSafe iZi Up X1 Handicap kann mit oder ohne Drehplatte verwendet werden. Bei Bedarf kann der Sitz ebenfalls mit oder ohne komplettem Innengurt oder nur mit bestimmten Funktionen verwendet werden. 2) Seitliche Einstellung der Seitenstütze (1)
- Seite 28 Sicherstellen, dass der federgespannte Mechanismus richtig einrastet und dass dieser sich nicht seitlich verschieben lässt. Seitenpolster wieder aufsetzen, siehe Abb. 3. Anschließend Reißverschluss herunterziehen. 3) Höheneinstellung der Seitenstütze Die gesamte einstellbare Seitenstütze greifen und vom Klettstreifen lösen (siehe Abb. 3). Die Stütze kann jetzt nach oben und unten auf die gewünschte Lage eingestellt werden.
- Seite 29 Gurtsysteme BeSafe iZi Up X1 Handicap kann mit oder ohne das interne Gurtsystem wie Sitzgurt und Beingurt verwendet werden. Bei Bedarf kann es auch nur mit einigen Funktionen verwendet werden. 1) Der Sitzgurt ill 5 ill 6 Der Sitzgurt ist in drei verschiedenen Größen erhältlich, S, M und L.
- Seite 30 2) Der Beingurt ill 7 Der Beingurt hat jeweils eine schnell einrastende Schnalle, die sich unbegrenzt einstellen lassen, siehe Abb. 7. 3) Zusätzliche Kopfstützkissen Das zusätzliche Kopfstützkissen (Abb. 8) wird mit einem Klettstreifen befestigt und kann bei Bedarf entfernt oder eingeschoben ill 8 werden.
- Seite 31 An- und Abbau des Innengurts 10 Sitzgurtschnalle 11 Klettverschluss für Sitzgurt 12 Klettverschluss für Beingurt Passen Sie auf beim Ausbau des Innengurts, der Einbau erfolgt in umgekehrter Reihenfolge. Wenn sie nicht genutzt werden, sind die Gurtsysteme zu lagern.
- Seite 32 1) Um den Innengurt zu entfernen, die Schnalle (10) lösen und aus dem Bezug ziehen. 2) Zum Abnehmen des Beingurts den Klettstreifen (12) lösen. 3) Beim Anbau des Beingurts darauf achten, dass der Klettstreifen für den Beingurt (12) unter dem Klettstreifen des Sitzgurts (11) befestigt ist und nicht verdreht ist oder über Kreuz liegt.
- Seite 33 Einbau in das Fahrzeug 1. BeSafe iZi Up X1 Handicap kann mit oder ohne Drehplatte eingebaut werden. Einbau mit Drehplatte: 6) Lasche 7) Klettband 8) Verriegelungsstift ill 9 9) Verriegelungsgriff Sitz vor dem Einbau in das Fahrzeug auf der Drehplatte befestigen.
- Seite 34 Kind in den Sitz einsetzen. Sitzgurt befestigen, gefolgt vom Beingurt, falls vorhanden. Den Sitz wieder zurückdrehen, so dass er nach vorne zeigt. Sicherstellen, dass der Verriegelungsstift (8) mit einem Klick in die Positionierungsöffnung einrastet. Wir empfehlen, den Rücken des Sitzes abzustützen, wenn das Kind in ausgeschwenkter Position in den Fahrzeugsitz gesetzt wird.
- Seite 35 Den BeSafe iZi Up X1 Handicap zusätzlich zum Innengurt immer mit einem Dreipunktegurt befestigen. Beim Befestigen des Dreipunktegurts ist das originale Bedienungshandbuch von BeSafe iZi Up zu befolgen. ill 11 ill 12 Der BeSafe iZi Up X1 Handicap kann mit (Abb.
