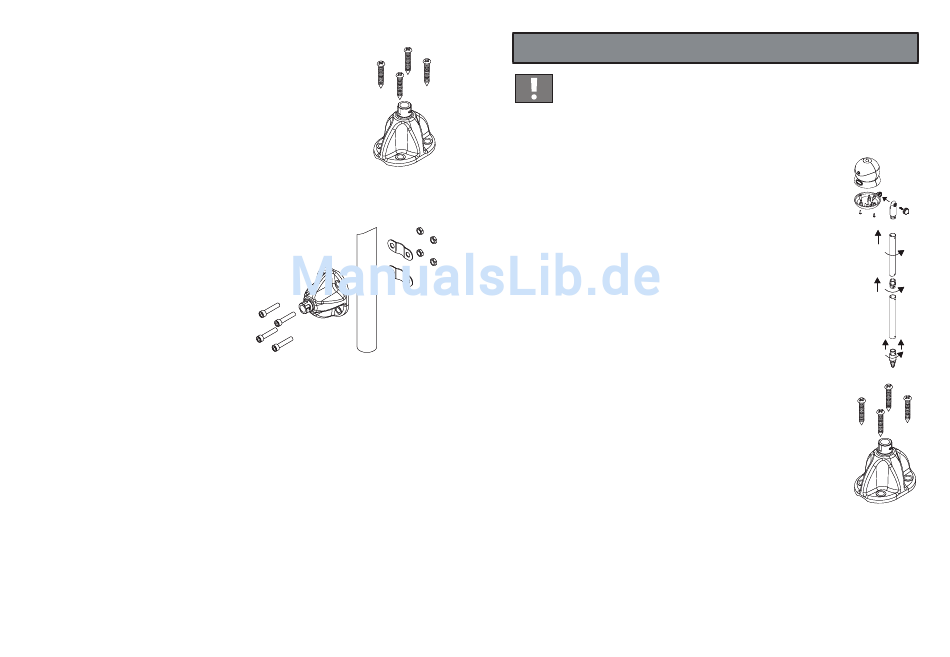

Monter sur surface de boit:
1.
Monter le stand plastique (g) avec une surface de
boit en utilisant quatres vis de boite (j).
2.
Faire steps de 1 à 5 de section "Assemblage et
montage sur terrain".
3.
Attcher le second ploe aluminium (f) avec le ploe
attaché (e) par rotation la file de cloche.
4.
Attacher le ploe d'aluminium attaché (e) avec le
stand plastique (g) par rotation file de cloche.
Montage sur un pole
1.
Monter le stand plastique (g) avec le cannelures contre le pole
( qui peut être un de deux
pole
d'aluminium(e)
l'autre pole avec dimension
similaire).
2.
Utiliser un de deux plaque
montage métale (k) et le
monter avec le pole ensemble
( qui peut être un de deux
pole
d'aluminium(e)
l'autre pole avec dimension
similaire).
3.
Aligner les trous de plaquette
de montage (k) et les trous de
relevant de stand plastique (g).
4.
Utiliser duex vis de fixation (i) afin de bloquer les plaques
montages (k) et stand plastique (g) avec le pole.
5.
Garder l'assemblage sur place, répéter le step de 2 à
4,procéder avec le second plaque de montage (k) et les
derniers deux vis de fixation (i) .
6.
Suivre les step de 2 et 3 de section "Montage sur un e surface
de bote".
7.
Attacher le connecteur plastique attaché (f) avec le stand
plastique (g) par rotation file de cloche.
8.
Vérifier la direction et alignement du capteur de UV et pole
assemblé et ensuite les vis pour tenir chaque part à sa place.
32
ou
ou
5. Positioning/installation
Before mounting the device to any wall or ground surface,
make sure you avoid any possible hidden gas, water and
power lines as damage to these could be dangerous!
Assembly and mounting on soil:
1.
Attach the detachable bracket (b) to the sensor (a)
by using the two small screws (i).
2.
Connect the plastic pole (d) to the detachable
bracket (b) and fix it with plastic screw nut (c).
3.
Attach the two aluminium poles (e) and the plastic
connectors (f) through clockwise rotation.
4.
Insert the earth pick into the soil.
Mounting on wooden surface:
1.
Mount the plastic stand (g) to a wooden surface
by using the four wood screws (j).
2.
Follow the above steps for the assemblz and attach
the last aluminium pole (e) to the plastic stand (g).
21
