R ü c k w a n d u n d S p i e g e l m o n t i e r e n
D u s c h t e m p e l ® 115 m a n u e l l
A
B

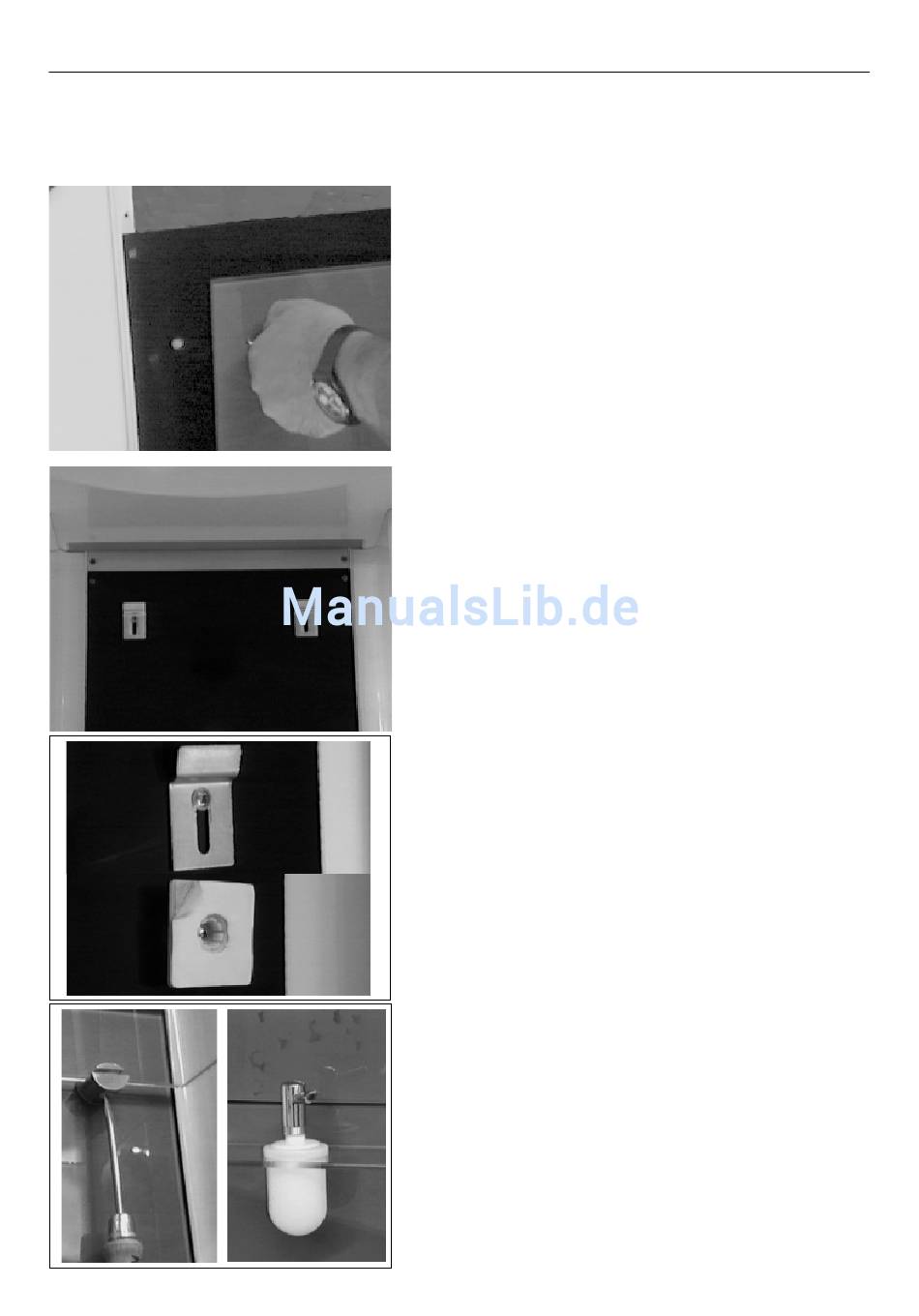

Rückwand montieren
Die untere Rückwand mit den Befestigungsbohrungen für
die Glasablage nach oben zwischen die beiden Wand-
profile stellen und mit den Senk-Blechschrauben mit
Kreuzschlitz 3,8x16 befestigen.Montieren Sie die untere
Glasscheibe mit den Haltern für die Glasablage. Dazu
hängen Sie das Glas mit den 2 Gewindebolzen in die
Rückwand ein. Sichern Sie nun die Scheibe mit den
Muttern und den Scheiben. Drücken Sie die Glasscheibe
im unteren Bereich gegen die Befestigungspunkte, zur
Fixierung die Scheibe nochmals abnehmen und erneut
gegen die Befestigungspunkte drücken. Wenn die
Befestigungspunke eingerastet sind, Muttern anziehen.
Montieren Sie die obere Rückwand des Duschtempel mit
den beiliegenden Senkkopfschrauben.
Spiegel montieren
Hängen Sie den Spiegel in die vormontierten Haken ein.
Prüfen Sie die Ausrichtung des Spiegels zur unteren
Glasscheibe. Der Spiegel darf nicht auf der Glasscheibe
aufstehen. Zur Korrektur die vormontierten Haken A an
der Rückwand lösen und neu ausrichten. Wenn die
Scheibe ausgerichtet ist, die Schutzfolien der unteren
Befestigungspunkte B entfernen und den Spiegel gegen
die Klebeflächen drücken.
Glasablage montieren
Die Ablage einschieben und mit einer Madenschraube
sichern. Den Lotionspender in die Ablage einsetzen.
Zum Reinigen und Befüllen des Lotionspenders den
Deckel mit Pumpe abnehmen.
Bei der Wandversion beide Seitenwände anbringen
und verriegeln.
