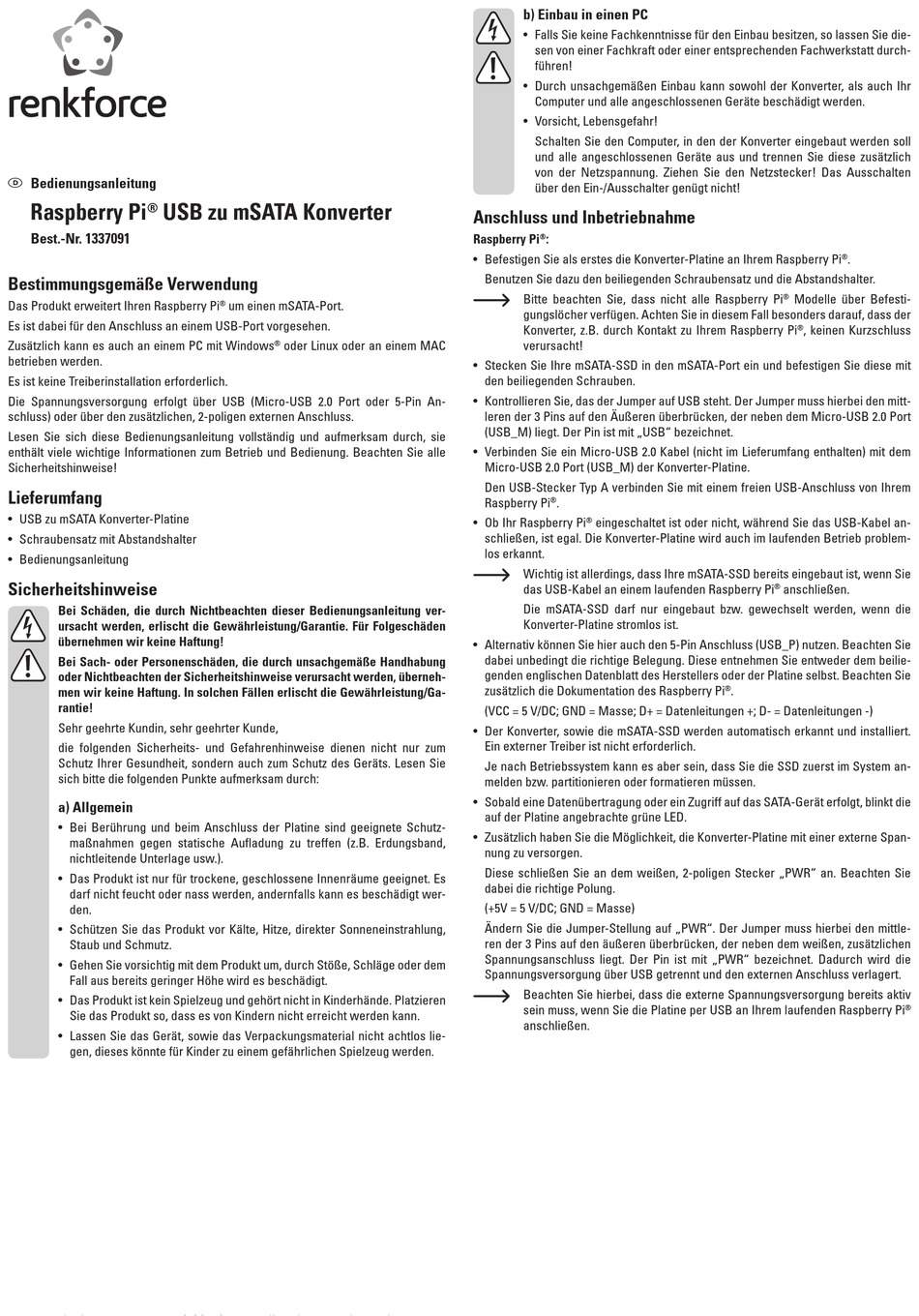

Renkforce Raspberry Pi 1337091 Bedienungsanleitung

D Bedienungsanleitung
Raspberry Pi USB zu mSATA Konverter
®
Best.-Nr. 1337091
Bestimmungsgemäße Verwendung
Das Produkt erweitert Ihren Raspberry Pi
Es ist dabei für den Anschluss an einem USB-Port vorgesehen.
Zusätzlich kann es auch an einem PC mit Windows
betrieben werden.
Es ist keine Treiberinstallation erforderlich.
Die Spannungsversorgung erfolgt über USB (Micro-USB 2.0 Port oder 5-Pin An-
schluss) oder über den zusätzlichen, 2-poligen externen Anschluss.
Lesen Sie sich diese Bedienungsanleitung vollständig und aufmerksam durch, sie
enthält viele wichtige Informationen zum Betrieb und Bedienung. Beachten Sie alle
Sicherheitshinweise!
Lieferumfang
• USB zu mSATA Konverter-Platine
• Schraubensatz mit Abstandshalter
• Bedienungsanleitung
Sicherheitshinweise
B ei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden
übernehmen wir keine Haftung!
B ei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, überneh-
men wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Ga-
rantie!
Sehr geehrte Kundin, sehr geehrter Kunde,
die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum
Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie
sich bitte die folgenden Punkte aufmerksam durch:
a) Allgemein
• Bei Berührung und beim Anschluss der Platine sind geeignete Schutz-
maßnahmen gegen statische Aufladung zu treffen (z.B. Erdungsband,
nichtleitende Unterlage usw.).
• Das Produkt ist nur für trockene, geschlossene Innenräume geeignet. Es
darf nicht feucht oder nass werden, andernfalls kann es beschädigt wer-
den.
• Schützen Sie das Produkt vor Kälte, Hitze, direkter Sonneneinstrahlung,
Staub und Schmutz.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem
Fall aus bereits geringer Höhe wird es beschädigt.
• Das Produkt ist kein Spielzeug und gehört nicht in Kinderhände. Platzieren
Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• Lassen Sie das Gerät, sowie das Verpackungsmaterial nicht achtlos lie-
gen, dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
um einen mSATA-Port.
®
oder Linux oder an einem MAC
®
b) Einbau in einen PC
• Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie die-
sen von einer Fachkraft oder einer entsprechenden Fachwerkstatt durch-
führen!
• Durch unsachgemäßen Einbau kann sowohl der Konverter, als auch Ihr
Computer und alle angeschlossenen Geräte beschädigt werden.
• Vorsicht, Lebensgefahr!
Schalten Sie den Computer, in den der Konverter eingebaut werden soll
und alle angeschlossenen Geräte aus und trennen Sie diese zusätzlich
von der Netzspannung. Ziehen Sie den Netzstecker! Das Ausschalten
über den Ein-/Ausschalter genügt nicht!
Anschluss und Inbetriebnahme
Raspberry Pi :
®
• Befestigen Sie als erstes die Konverter-Platine an Ihrem Raspberry Pi
Benutzen Sie dazu den beiliegenden Schraubensatz und die Abstandshalter.
Bitte beachten Sie, dass nicht alle Raspberry Pi
gungslöcher verfügen. Achten Sie in diesem Fall besonders darauf, dass der
Konverter, z.B. durch Kontakt zu Ihrem Raspberry Pi
verursacht!
• Stecken Sie Ihre mSATA-SSD in den mSATA-Port ein und befestigen Sie diese mit
den beiliegenden Schrauben.
• Kontrollieren Sie, das der Jumper auf USB steht. Der Jumper muss hierbei den mitt-
leren der 3 Pins auf den Äußeren überbrücken, der neben dem Micro-USB 2.0 Port
(USB_M) liegt. Der Pin ist mit „USB" bezeichnet.
• Verbinden Sie ein Micro-USB 2.0 Kabel (nicht im Lieferumfang enthalten) mit dem
Micro-USB 2.0 Port (USB_M) der Konverter-Platine.
Den USB-Stecker Typ A verbinden Sie mit einem freien USB-Anschluss von Ihrem
Raspberry Pi .
®
• Ob Ihr Raspberry Pi eingeschaltet ist oder nicht, während Sie das USB-Kabel an-
®
schließen, ist egal. Die Konverter-Platine wird auch im laufenden Betrieb problem-
los erkannt.
Wichtig ist allerdings, dass Ihre mSATA-SSD bereits eingebaut ist, wenn Sie
das USB-Kabel an einem laufenden Raspberry Pi
Die mSATA-SSD darf nur eingebaut bzw. gewechselt werden, wenn die
Konverter-Platine stromlos ist.
• Alternativ können Sie hier auch den 5-Pin Anschluss (USB_P) nutzen. Beachten Sie
dabei unbedingt die richtige Belegung. Diese entnehmen Sie entweder dem beilie-
genden englischen Datenblatt des Herstellers oder der Platine selbst. Beachten Sie
zusätzlich die Dokumentation des Raspberry Pi
(VCC = 5 V/DC; GND = Masse; D+ = Datenleitungen +; D- = Datenleitungen -)
• Der Konverter, sowie die mSATA-SSD werden automatisch erkannt und installiert.
Ein externer Treiber ist nicht erforderlich.
Je nach Betriebssystem kann es aber sein, dass Sie die SSD zuerst im System an-
melden bzw. partitionieren oder formatieren müssen.
• Sobald eine Datenübertragung oder ein Zugriff auf das SATA-Gerät erfolgt, blinkt die
auf der Platine angebrachte grüne LED.
• Zusätzlich haben Sie die Möglichkeit, die Konverter-Platine mit einer externe Span-
nung zu versorgen.
Diese schließen Sie an dem weißen, 2-poligen Stecker „PWR" an. Beachten Sie
dabei die richtige Polung.
(+5V = 5 V/DC; GND = Masse)
Ändern Sie die Jumper-Stellung auf „PWR". Der Jumper muss hierbei den mittle-
ren der 3 Pins auf den äußeren überbrücken, der neben dem weißen, zusätzlichen
Spannungsanschluss liegt. Der Pin ist mit „PWR" bezeichnet. Dadurch wird die
Spannungsversorgung über USB getrennt und den externen Anschluss verlagert.
Beachten Sie hierbei, dass die externe Spannungsversorgung bereits aktiv
sein muss, wenn Sie die Platine per USB an Ihrem laufenden Raspberry Pi
anschließen.
.
®
Modelle über Befesti-
®
, keinen Kurzschluss
®
anschließen.
®
.
®
®
