SPM U-go Betriebsanleitung Seite 61

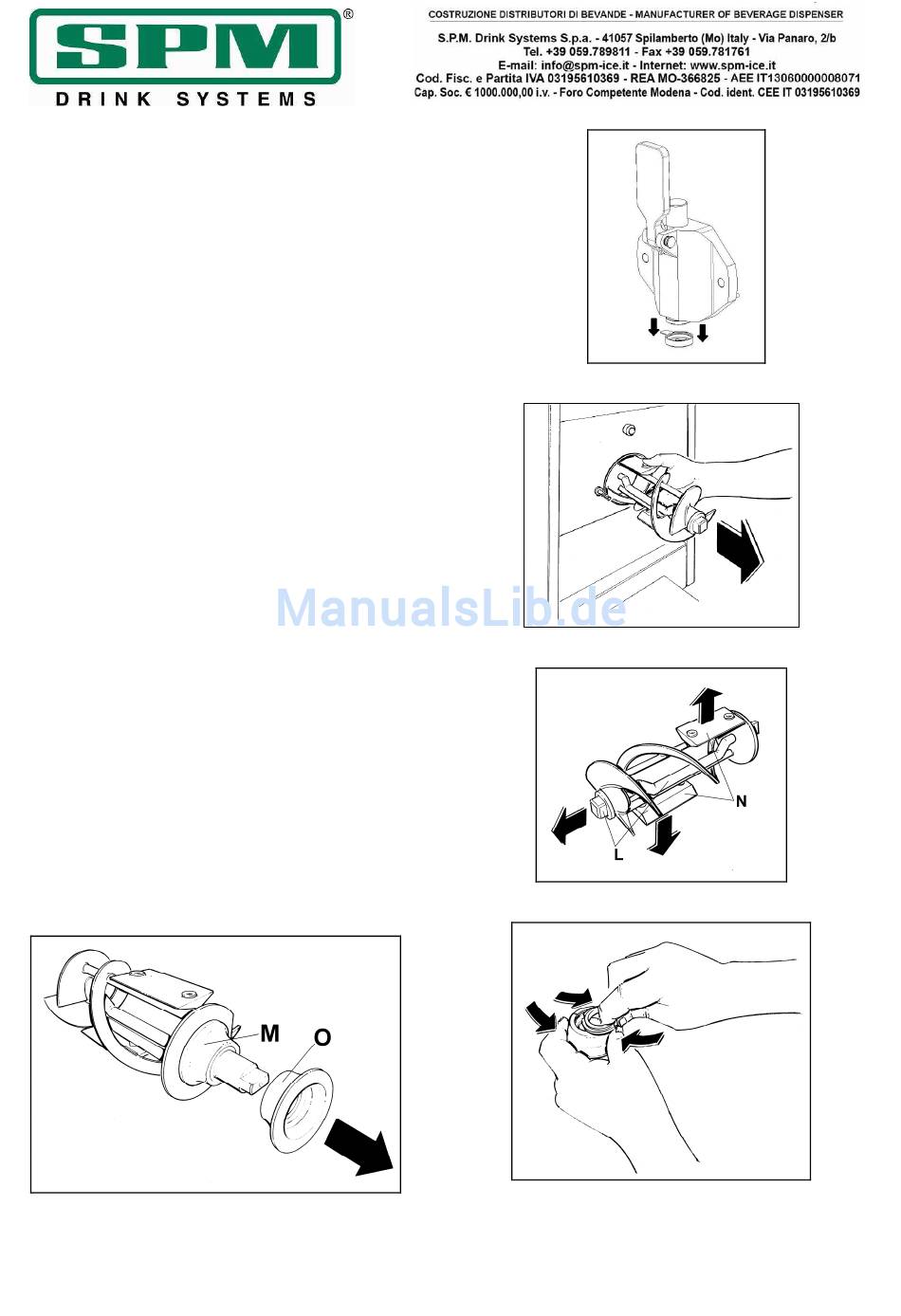

- Die Sternmatrize vom Flansch entfernen (Abb.
21).
- Die Mischerspirale und alle mit dieser
verbundenen Bauteile herausziehen (Abb. 22).
- Die Spirale zerlegen, wie in Abb. 23 und 24
dargestellt, wobei darauf geachtet werden
muss, dass die nachstehend aufgeführten Teile
entfernt werden:
•
Zentralwelle L (Abb. 23)
•
Die beiden Abstreifer N (Abb. 23)
•
Die beiden hinteren Dichtungen M und O
(Abb. 24)
- Die beiden hinteren Dichtungen in ihre
Einzelteile zerlegen, d.h. Buchse und
Napfdichtung (Abb. 25).
- Alle Einzelteile sorgfältig mit heißem Wasser
und Geschirrspülmittel reinigen.
Date of issue: February 2015
Abb. 21
Revision 3
Abb. 22
Abb. 23
Abb. 24
Abb. 25
Page 61/76
