Klemmenplan - Prominent Dulcodos Pool Soft Montageanleitung

Technische Daten
10.1

Klemmenplan

EINGÄNGE
Pause
Durchflußüberwachung
Niveaukontakt Behälter 1
Niveaukontakt Behälter 2
pH-Sensor
Pumpe alpha ALPc, Dulcoflex DF2a (pH)
Pumpe alpha ALPc, Dulcoflex DF2a (H
Netzanschluss

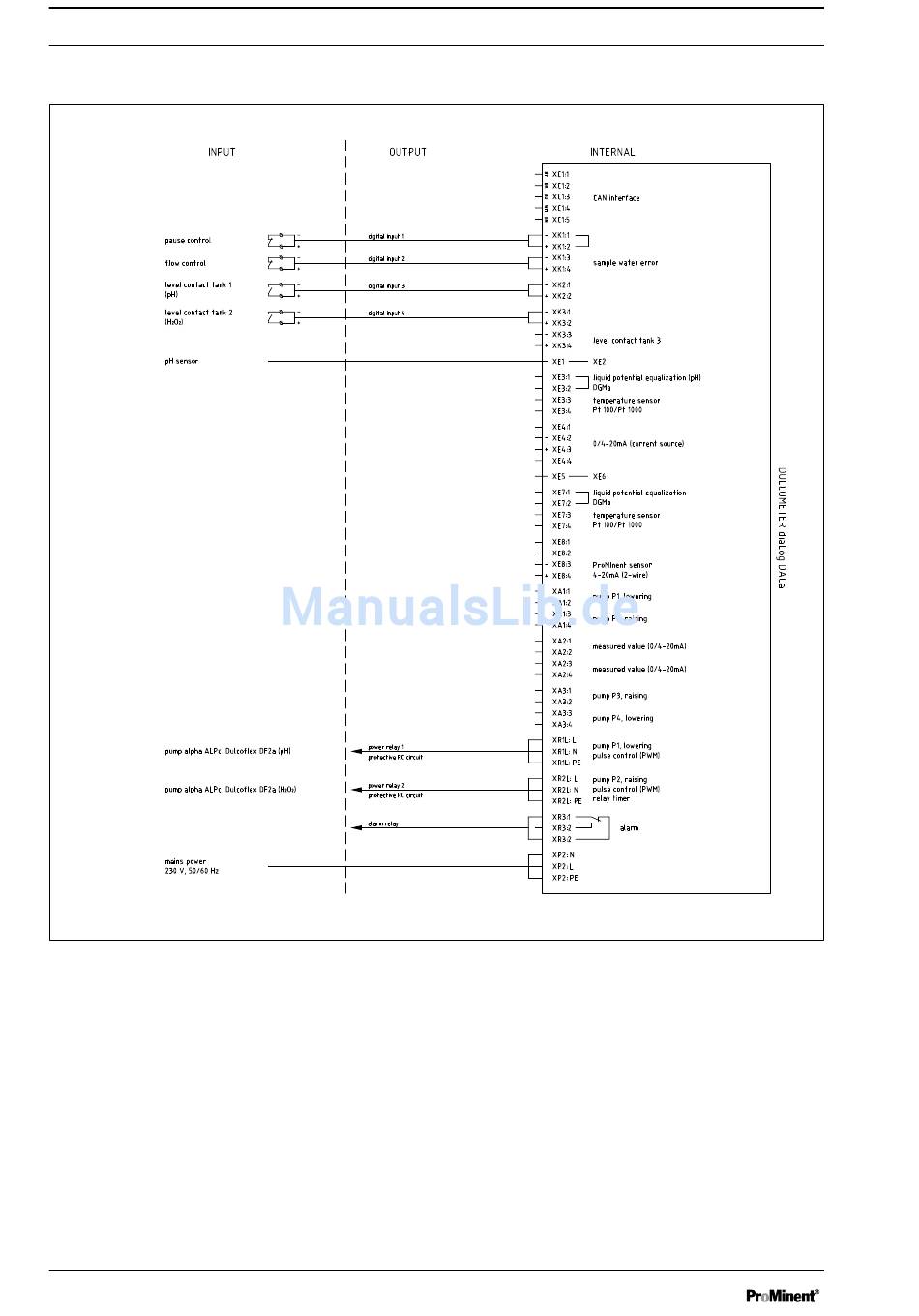

Abb. 33: Klemmenplan DULCODOS
60
AUSGÄNGE
Digitaler Kontakteingang 1
Digitaler Kontakteingang 2
Digitaler Kontakteingang 3
Digitaler Kontakteingang 4
Leistungsrelais 1
RC-Schutzbeschaltung
O ) Leistungsrelais 2
2
2
RC-Schutzbeschaltung
Alarmrelais
Soft / alpha ALPc / Dulcoflex
®
INTERN
CAN-Schnittstelle
Messwasserfehler
Niveaukontakt Behälter 3
Potenzialausgleich (pH)
Temperatursensor
(Stromquelle)
Potenzialausgleich
Temperatursensor
ProMinent-Sensor
(2 - Leiter)
Pumpe P1, senken
Pumpe P2, heben
Messwert
Messwert
Pumpe P3, senken
Pumpe P4, heben
Pumpe P1, senken
Impulslänge
Pumpe P2, heben
Impulslänge
Relais-Timer
Alarm
DF2a
®
A2164
